3.2)
Instalacja typu „dwuskrzydłowego"

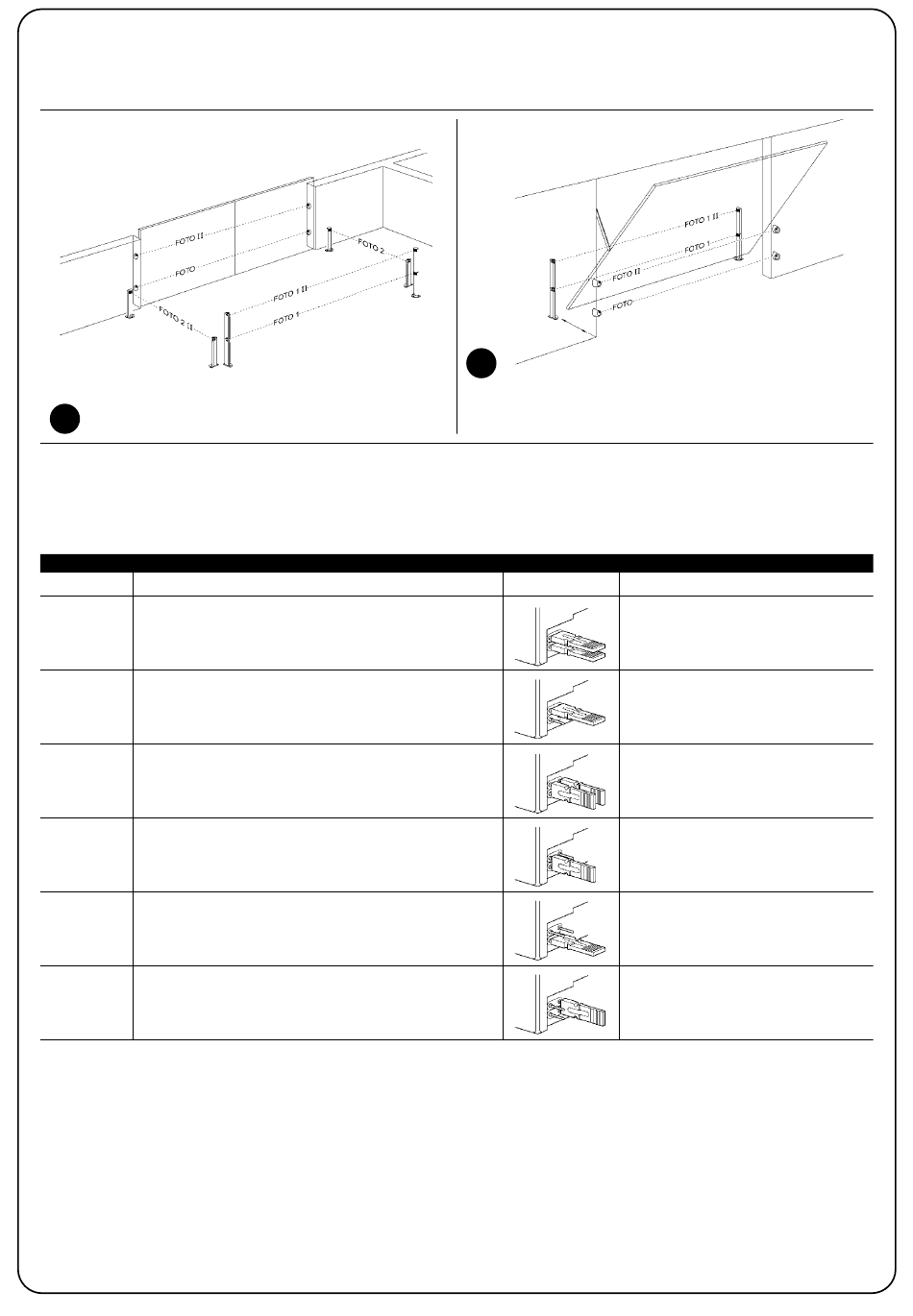

W automatyce typu "dwuskrzydłowego" w bramach dwuskrzydłowych fotokomórki można ustawić tak, jak na rysunku 4, a dla bram wahadłowych
tak, jak przedstawiono na rysunku 5.
4
Na rysunkach przedstawiona została maksymalna ilość fotokomórek, można jednak zainstalować ich mniej; w fazie programowania IB
automatycznie rozpozna urządzenia rzeczywiście zaistalowane.
Aby IB rozpoznał fotokomórki podłączone do bluebus, należy nadać każdej adres odpowiedni do wykonywanej funkcji-miejsca instalacji.
Czynności związane z nadaniem adresu polegają na założeniu mostka (zworki) w każdej fotokomórce TX i RX tak, jak przedstawiono w tabeli 3.
Tabela 3 Instalacja typu „dwuskrzydłowego".
Fotokomórka "zewnętrzna dolna" na bramie dwuskrzydłowej
FOTO lub "wewnętrzna dolna" na bramie wahadłowej z interwencją
przy zamykaniu.
Fotokomórka "zewnętrzna górna" na bramie dwuskrzydłowej
FOTO II lub "wewnętrzna górna" na bramie wahadłowej z interwencją
przy zamykaniu.
Fotokomórka "wewnętrzna dolna" na dwóch skrzydłach lub
FOTO 1 "zewnętrzny dolna" na wahadłowych wystających z interwencją
podczas zamykania jak i otwierania.
Fotokomórka "wewnętrzna górna" na dwóch skrzydłach lub
FOTO 1 II "zewnętrzny górna" na wahadłowych wystających z interwencją
podczas zamykania jak i otwierania.
FOTO 2 Fotokomórka "prawa" z interwencją w otwieraniu.
FOTO 2 II Fotokomórka "lewa" z interwencją w otwieraniu.
Uwaga A: Fotokomórki FOTO, FOTO II mają wpływ na stan przekaźnika "foto"; gdy jedna z tych dwóch linii fotokomórek zostanie zasłonięta to
IB otworzy styk przekaźnika wyjścia "foto"
Uwaga B: Fotokomórki FOTO 1 i FOTO 1 II mają wpływ na stan przekaźnika "foto 1"; gdy jedna z tych dwóch linii fotokomórek zostanie zasłonięta
to IB otworzy styk przekaźnika wyjścia "foto 1".
Uwaga C: Fotokomórki FOTO 2 i FOTO 2 II mają wpływ na stan przekaźnika "foto 2"; gdy jedna z dwóch linii fotokomórek zostanie zasłonięta to
IB otworzy styk przekaźnika wyjścia "foto 2".
44
Fotokomórka
5
Uwaga: Podczas fazy otwierania i zamykania brama nie może
zasłaniać fotokomórek FOTO 1 i FOTO 1II.
Mostki (zworki) Interwencja na wyjściu IB.
Przekaźnik: "foto"
(patrz uwaga A)
Przekaźnik: "foto"
(patrz uwaga A)
Przekaźnik: "foto 1"
(patrz uwaga B)
Przekaźnik: "foto 1"
(patrz uwaga B)
Przekaźnik: "foto 2"
(patrz uwaga C)
Przekaźnik: "foto 2"
(patrz uwaga C)
