RCM460Y / RCM465Y
Legende der Bedienelemente
1 Testtaste
2 ON-LED (grün) leuchtet, wenn Gerät im Betrieb ist.
3 LED „ALARM" (gelb) leuchtet wenn der Ansprechwert des
Differenzstroms und die Ansprechzeit überschritten sind.
LED leuchtet bei Unterbrechung des Messstromwandlers
(nur RCM460Y)
4 Ansprechverzögerung t/s für Differenzstrommessung im
Bereich von 0 ... 1 Sekunde einstellen.
5 Ansprechwert des Differenzstroms im Bereich von
30 mA ... 300 mA einstellen.
6 Symbol nach DIN EN 62020: RCM Typ A für Wechselfehler-
ströme und pulsierende Gleichfehlerströme

Montage und Anschluss

Stellen Sie vor Einbau des Gerätes und vor Arbei-
ten an den Anschlüssen des Gerätes sicher, dass
die Anlage spannungsfrei ist.
Wird dies nicht beachtet, so besteht für das Perso-
nal die Gefahr eines elektrischen Schlages.
Außerdem drohen Sachschäden an der elek-
trischen Anlage und die Zerstörung des Gerätes.
Montage
Das Gerät ist für folgende Einbauarten geeignet:
Installationsverteiler nach DIN 43871 oder
●
Schnellmontage auf Hutprofilschiene nach IEC 60715
●
oder Schraubmontage.
●

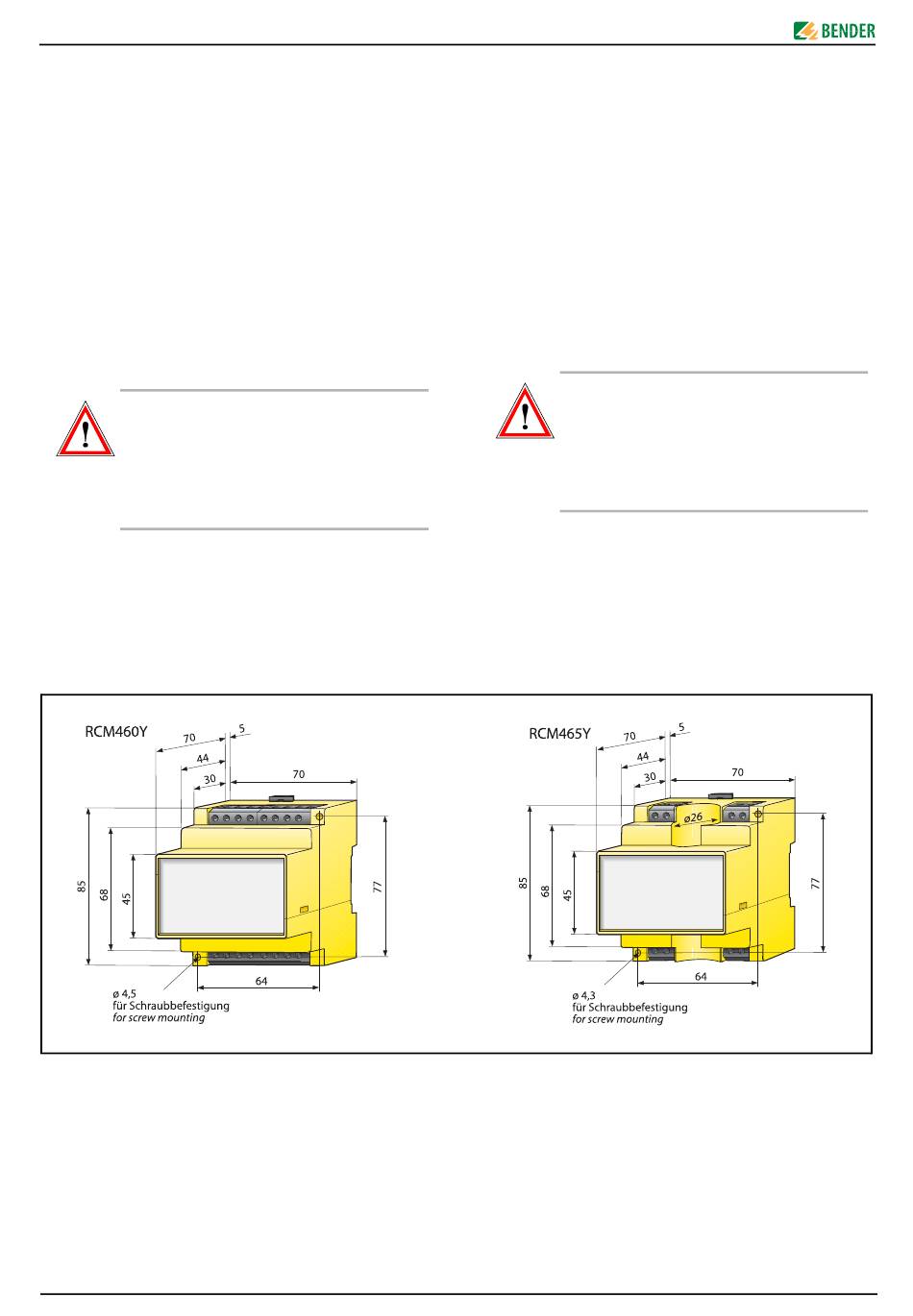

Maßbild
Abb. 2: Maßbild RCM460Y und RCM465Y,
alle Maße in mm
2
Legend to operating elements
1 TEST button
2 ON LED (green) lights up indicating device in operation.
3 ALARM LED (yellow) lights up when the response value of
the residual current is exceeded and after the expiry of
the response time.
LED lights also in case of CT interruption (RCM460Y only).
4 For setting the maximum time delay t/s for residual cur-
rent measurement in the range of 0 ... 1 second.
5 Setting the residual operating current to 30 mA ... 300 mA.
6 Symbol in compliance with DIN EN 62020: RCM type A for
residual alternating currents and pulsating direct currents

Installation and connection

Prior to installation and before work activities are
carried out on the connecting cables, make sure
that the mains power is disconnected.
Failure to comply with this safety information
may cause electric shock to personnel. Further-
more, substantial damage to the electrical instal-
lation and destruction of the device can occur.
Installation
The device is suited for:
mounting into standard distribution panels acc. to
●
DIN 43871
DIN rail mounting acc. to IEC 60715
●
or screw mounting.
●
Dimension diagram
Fig. 2: Dimension diagram RCM460Y and RCM465Y,
all dimensions in mm
