Überblick
1.2 Aufbau des Mobile Panels
Rückansicht und Schnittstellen

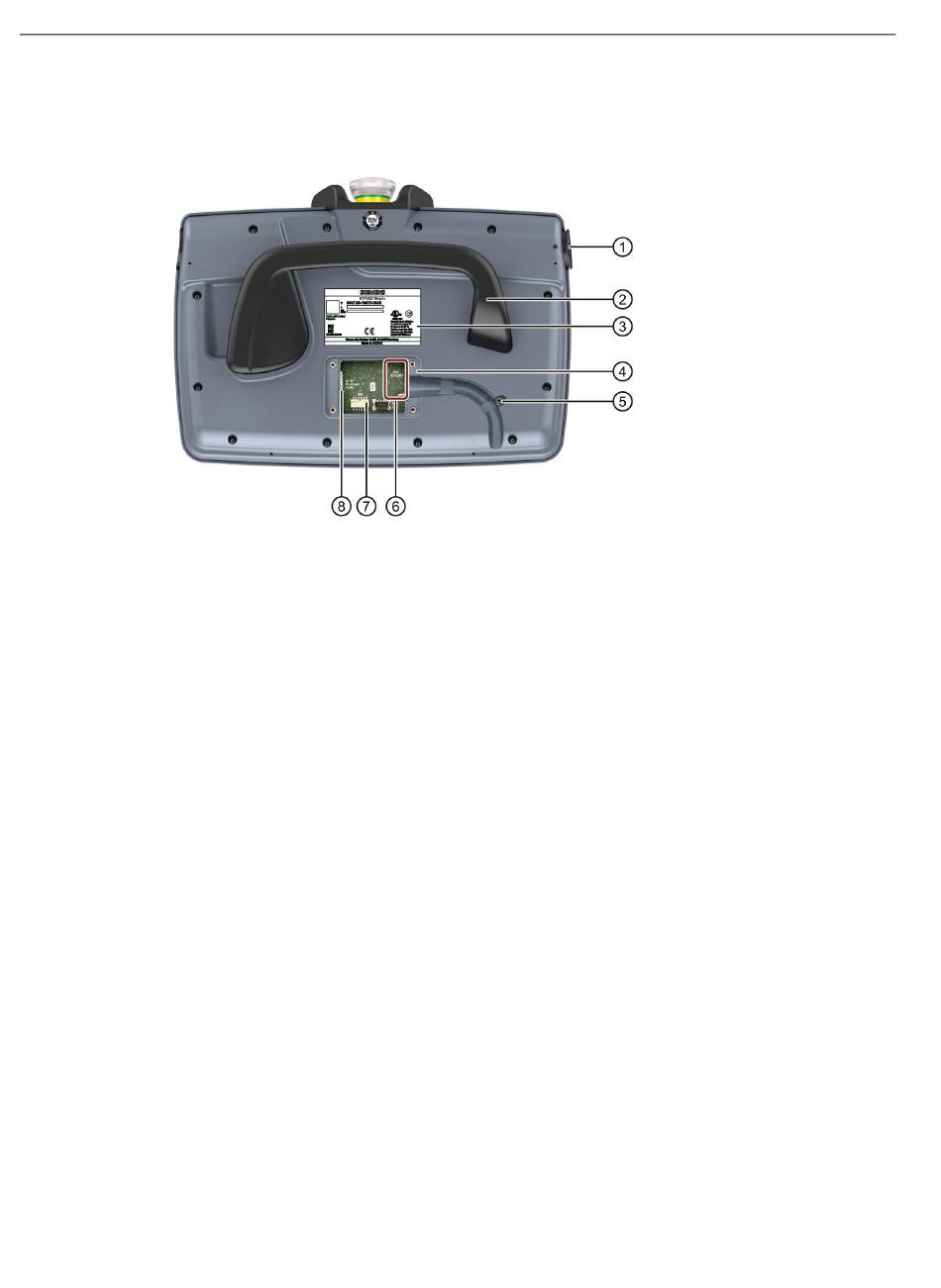

Die folgende Abbildung zeigt den Aufbau des Bediengeräts.
①
②
③
④
16
USB-Schnittstelle mit
Abdeckkappe
Griff
Typschild
Anschlussfach
⑤
Gewindehülse für Befestigungsschraube des
Kabelniederhalters
⑥
Steckplatz für eine SD-Speicherkarte
⑦
Pfosten-Steckverbinder, 12-polig für das Anschlusskabel
⑧
RJ45-Buchse PROFINET (LAN)
