Vorder- und Seitenansichten

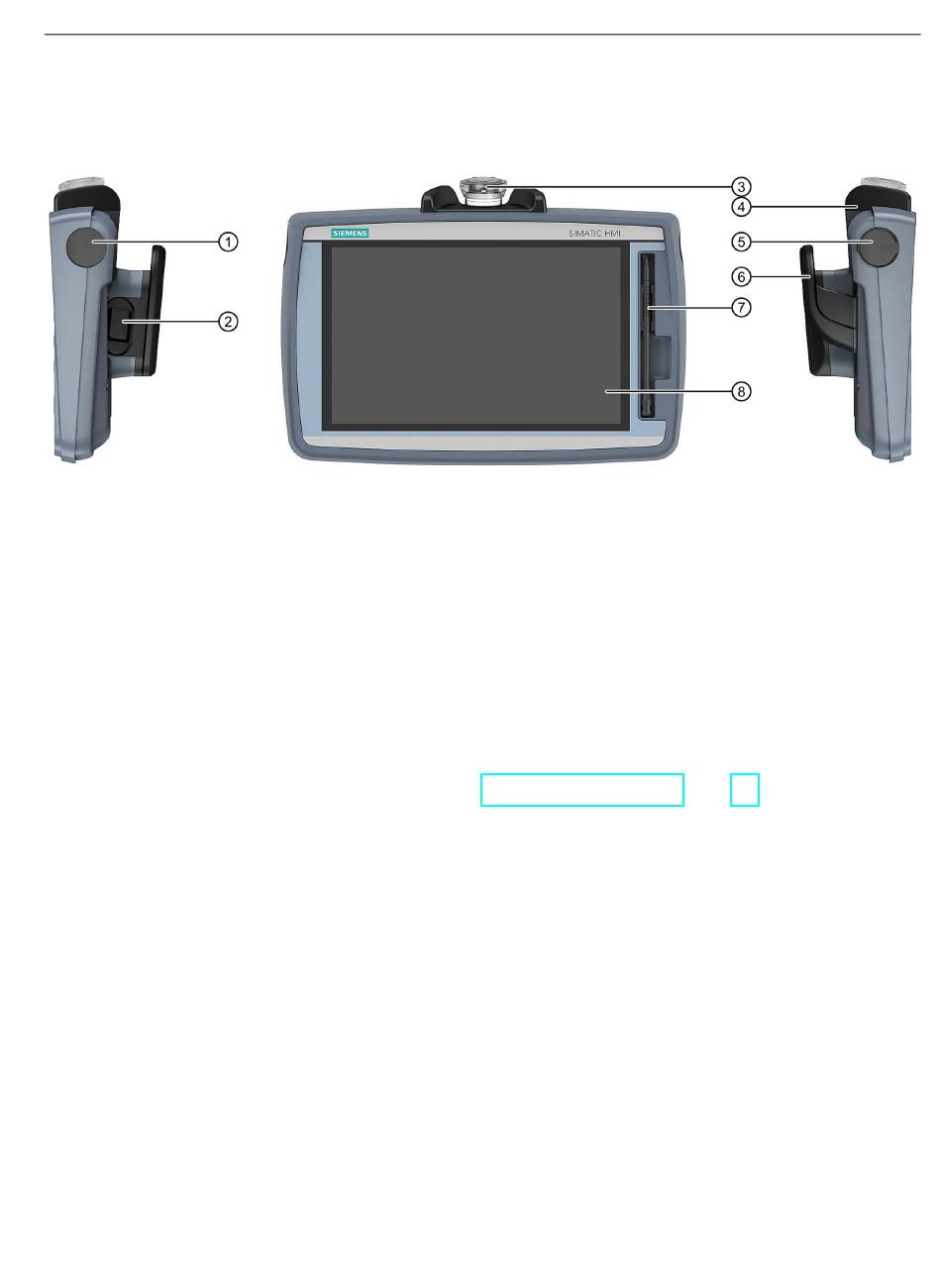

Die folgenden Abbildungen zeigen den Aufbau des Bediengeräts.
①
Abdeckung (kein Schlüsselschalter)
②
Zustimmtaster
③
NOT-Halt/Stopp-Taster
④
Fallschutz für den NOT-Halt/Stopp-Taster
⑤
Abdeckkappe für die USB-Schnittstelle
⑥
Griff
⑦
Halterung mit Touch-Stift
⑧
Display mit Touchscreen
Durch seine Platzierung ist der NOT-Halt-Taster gut zugänglich. Der NOT-Halt-Taster ist
durch seine Bauhöhe ein exponiertes Teil. Zwei Höcker schützen den NOT-Halt/Stopp-
Taster bei einem Aufprall vor Beschädigung, z. B. beim Herunterfallen. Die Höcker sind so
dimensioniert, dass der NOT-Halt/Stopp-Taster bei einem Aufprall auslösen kann.
Die Bedienelemente sind im Kapitel "Mobile Panel handhaben (Seite 71)" beschrieben.
