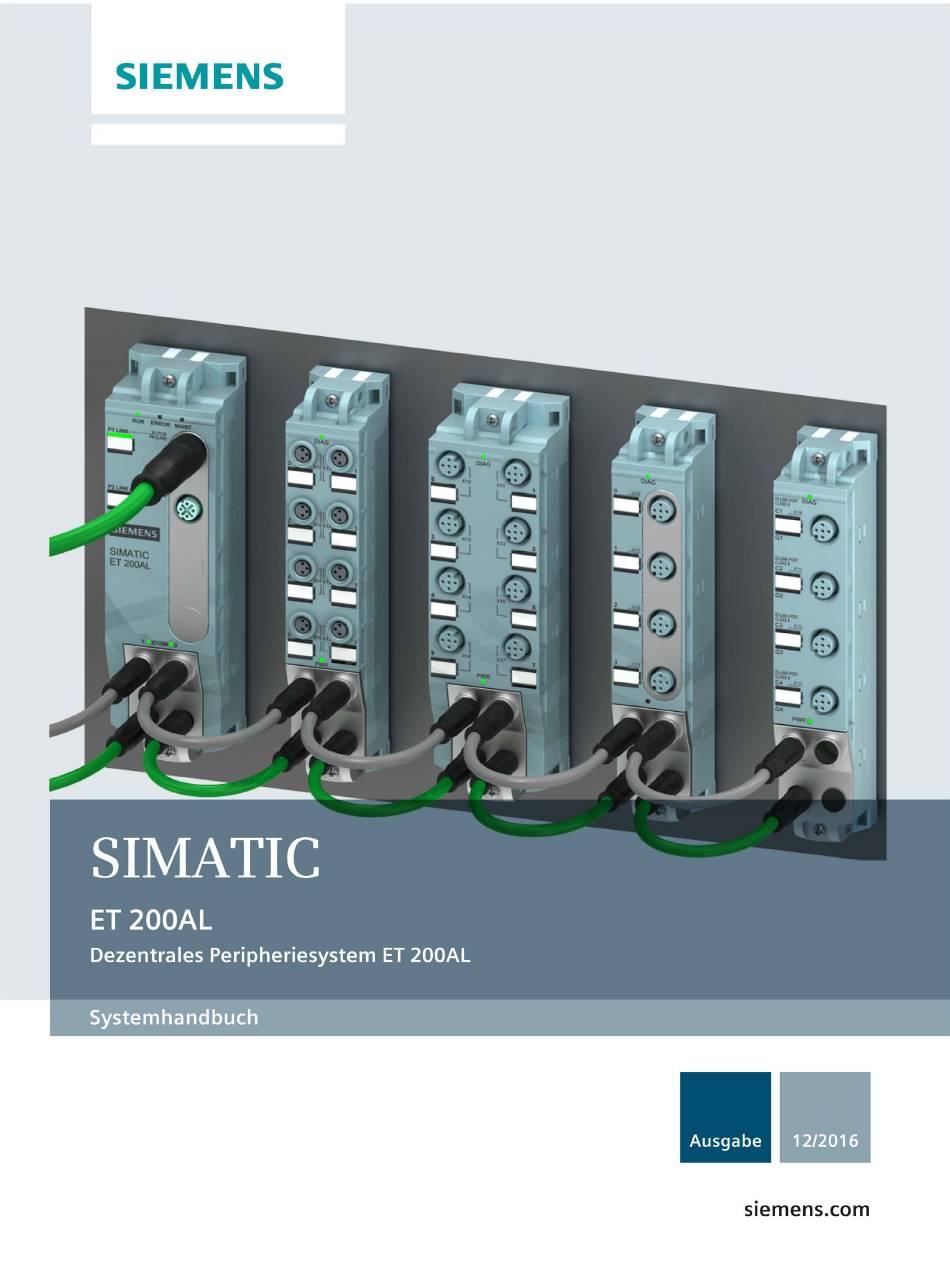

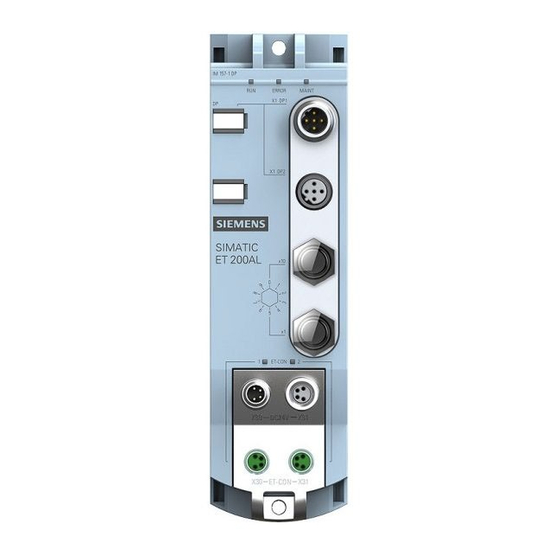

Siemens ET 200AL Systemhandbuch

Dezentrales peripheriesystem
Vorschau ausblenden Andere Handbücher für ET 200AL:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Siemens ET 200AL

Inhaltszusammenfassung für Siemens ET 200AL

  • Seite 2 Wegweiser Dokumentation ___________________ SIMATIC Systemübersicht ___________________ Einsatzplanung ET 200AL Dezentrales Peripheriesystem ___________________ Montieren ___________________ Anschließen Systemhandbuch ___________________ Projektieren ___________________ Konfigurationssteuerung (Optionenhandling) ___________________ Inbetriebnehmen ___________________ Instandhalten ___________________ Technische Daten Sicherheitsgerichtetes Abschalten von ET 200AL Standardmodulen ___________________ Maßbilder ___________________ Zubehör/Ersatzteile 12/2016 A5E31861473-AD...

  • Seite 3: Rechtliche Hinweise

    Hinweise in den zugehörigen Dokumentationen müssen beachtet werden. Marken Alle mit dem Schutzrechtsvermerk ® gekennzeichneten Bezeichnungen sind eingetragene Marken der Siemens AG. Die übrigen Bezeichnungen in dieser Schrift können Marken sein, deren Benutzung durch Dritte für deren Zwecke die Rechte der Inhaber verletzen kann. Haftungsausschluss Wir haben den Inhalt der Druckschrift auf Übereinstimmung mit der beschriebenen Hard- und Software geprüft.

  • Seite 4: Vorwort

    Vorwort Zweck der Dokumentation Diese Dokumentation gibt Ihnen wichtige Informationen, um das Dezentrale Peripherie- system SIMATIC ET 200AL zu projektieren, zu montieren, zu verdrahten und in Betrieb zu nehmen. Änderungen gegenüber der Vorgängerversion Gegenüber der Vorgängerversion enthält das vorliegende Handbuch Informationen zu...

  • Seite 5: Weitere Unterstützung

    Vorwort Weitere Unterstützung ● Informationen zum Angebot des Technical Support finden Sie im Kapitel Siemens Industry Online Support (Seite 6). ● Das Angebot an technischer Dokumentation für die einzelnen SIMATIC Produkte und Systeme finden Sie im Internet (http://www.siemens.com/simatic-tech-doku-portal). ● Informationen zum Online-Katalog und Online-Bestellsystem finden Sie im Kapitel Industry Mall (Seite 6).
  • Seite 6 Diese Informationen bietet Ihnen der Siemens Industry Online Support im Internet (http://www.siemens.com/automation/service&support). Industry Mall Die Industry Mall ist das Katalog- und Bestellsystem der Siemens AG für Automatisierungs- und Antriebslösungen auf Basis von Totally Integrated Automation (TIA) und Totally Integrated Power (TIP).

  • Seite 7: Inhaltsverzeichnis

    Inhaltsverzeichnis Vorwort ..............................4 Wegweiser Dokumentation ........................9 Systemübersicht ........................... 12 Was ist das Dezentrale Peripheriesystem SIMATIC ET 200AL? ........... 12 Komponenten .......................... 15 Einsatzplanung ............................. 16 Hardwareausbau ........................16 Aufbauvarianten mit ET-Connection ..................17 3.2.1 ET 200AL mit ET-Connection ....................17 3.2.2...
  • Seite 8 Übertragen des Steuerdatensatzes im Anwenderprogramm der CPU ........65 Verhalten im Betrieb ......................67 Inbetriebnehmen ........................... 68 PROFINET IO ........................68 8.1.1 ET 200AL am PROFINET IO in Betrieb nehmen ..............68 8.1.2 Anlauf an PROFINET IO ......................69 8.1.3 PROFIenergy ......................... 71 PROFIBUS DP ........................

  • Seite 9: Wegweiser Dokumentation

    Wegweiser Dokumentation Die Dokumentation für das Dezentrale Peripheriesystem SIMATIC ET 200AL gliedert sich in drei Bereiche. Die Aufteilung bietet Ihnen die Möglichkeit gezielt auf die gewünschten Inhalte zuzugreifen. Basisinformationen Das Systemhandbuch beschreibt ausführlich die Projektierung, Montage, Verdrahtung und Inbetriebnahme des Dezentralen Peripheriesystems SIMATIC ET 200AL. Die Online-Hilfe von STEP 7 unterstützt Sie bei der Projektierung und Programmierung.

  • Seite 10: Anwendungsbeispiele

    Überblick über Ihre laufenden Anfragen verschaffen. Um die volle Funktionalität von "mySupport" zu nutzen, müssen Sie sich einmalig registrieren. Sie finden "mySupport" im Internet (https://support.industry.siemens.com/My/ww/de/). "mySupport" - Dokumentation In "mySupport" haben Sie im Bereich Dokumentation die Möglichkeit ganze Handbücher oder nur Teile daraus zu Ihrem eigenen Handbuch zu kombinieren.
  • Seite 11 Es ist der Nachfolger des SIMATIC Selection Tools und fasst die bereits bekannten Konfiguratoren für die Automatisierungstechnik in einem Werkzeug zusammen. Mit dem TIA Selection Tool erzeugen Sie aus Ihrer Produktauswahl oder Produktkonfiguration eine vollständige Bestellliste. Sie finden das TIA Selection Tool im Internet (http://w3.siemens.com/mcms/topics/de/simatic/tia-selection-tool). Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 12: Systemübersicht

    Systemübersicht Was ist das Dezentrale Peripheriesystem SIMATIC ET 200AL? SIMATIC ET 200AL Das Dezentrale Peripheriesystem SIMATIC ET 200AL ist ein skalierbares und hochflexibles, dezentrales Peripheriesystem zur Anbindung der Prozess-Signale an eine übergeordnete Steuerung mit einem Feldbus. Kundennutzen des Systems Bild 2-1...

  • Seite 13: Einsatzgebiet

    2.1 Was ist das Dezentrale Peripheriesystem SIMATIC ET 200AL? Einsatzgebiet Das Dezentrale Peripheriesystem SIMATIC ET 200AL ist besonders für den Einsatz bei geringem Platz, bewegte Anwendungen und die Montage- und Handhabungstechnik geeignet. Durch den skalierbaren Aufbau haben Sie die Möglichkeit, den Ausbau exakt auf den Bedarf vor Ort auszurichten.

  • Seite 14: Beispielkonfiguration

    Systemübersicht 2.1 Was ist das Dezentrale Peripheriesystem SIMATIC ET 200AL? Beispielkonfiguration Das folgende Bild zeigt eine Beispielkonfiguration des Dezentralen Peripheriesystems SIMATIC ET 200AL mit einem PROFINET-Interfacemodul. ① Interfacemodul (PROFINET) ② Digitalein-/Digitalausgabemodul ③ Digitalausgabemodul ④ Analogeingabemodul ⑤ Kommunikationsmodul ⑥ PROFINET-Leitung ⑦...

  • Seite 15: Komponenten

    2.2 Komponenten Komponenten Komponenten des Dezentralen Peripheriesystems ET 200AL Die folgende Tabelle zeigt und erläutert die Funktion der wichtigsten Komponenten des Dezentralen Peripheriesystems ET 200AL. Tabelle 2- 1 Komponenten des Dezentralen Peripheriesystems ET 200AL Komponente Funktion Abbildung Interfacemodul für Das Interfacemodul verbindet das Dezent- •...

  • Seite 16: Einsatzplanung

    Einsatzplanung Hardwareausbau Maximalausbau mechanisch Die folgenden Tabellen zeigen die Regeln des mechanischen Aufbaus. Sobald eine der folgenden Regeln zutrifft, ist der Maximalausbau erreicht. Tabelle 3- 1 Maximalausbau mechanisch - an ET 200AL Interfacemodul Eigenschaften Regel (maximal) Interfacemodule ab Interfacemodule ab...

  • Seite 17: Aufbauvarianten Mit Et-Connection

    Der maximale Einspeisestrom der Peripheriemodule beträgt je 4 A bei 1L+ Versorgungsspannung (Non-Switched) und 2L+ Lastspannung (Switched). Wenn der maximale Einspeisestrom erreicht wird, müssen Sie eine neue Potenzialgruppe öffnen. Verweis Weitere Informationen finden Sie im Kapitel Anschlussleitungen für ET 200AL (Seite 39). Aufbauvarianten mit ET-Connection 3.2.1 ET 200AL mit ET-Connection Jedes ET 200AL Interfacemodul besitzt 2 ET-Connection Anschlüsse.
  • Seite 18 Einsatzplanung 3.2 Aufbauvarianten mit ET-Connection ET-Connection1 und ET-Connection2 Das folgende Bild zeigt einen Aufbau im IP65/IP67-Umfeld mit zwei ET-Connection Linien. Bild 3-2 ET 200AL mit ET-Connection1 und ET-Connection2 Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 19: Mischaufbau Et 200Al/Et 200Sp Mit Et-Connection

    Mischaufbau ET 200AL/ET 200SP mit ET-Connection Mischaufbau ET 200AL und ET 200SP Sie haben die Möglichkeit die Peripheriemodule des Dezentralen Peripheriesystems ET 200AL (IP65/IP67) in einen Aufbau des Dezentralen Peripheriesystems ET 200SP (IP20) einzubinden. Das folgende Bild zeigt eine Kombination der Module des Dezentralen Peripheriesystems ET 200AL und ET 200SP.

  • Seite 20: Voraussetzung

    ● Die Buslänge des Dezentralen Peripheriesystems ET 200SP beträgt maximal 1 m (ohne Interfacemodul/CPU, einschließlich BU-Send, BA-Send 1×FC und Servermodul). ● An ET-Connection sind maximal 16 ET 200AL Peripheriemodule anschließbar. ● Die maximale Länge der Busleitung für ET-Connection zwischen zwei Modulen beträgt 15 m.
  • Seite 21 5. Schließen Sie das andere Ende der Busleitung für ET-Connection (mit M8-Stecker) an das erste ET 200AL Peripheriemodul an (Buchse X30 ET-Connection IN). 6. Schließen Sie die Versorgungsspannung (DC 24 V) an den ET 200AL Peripheriemodulen an (X80-Stecker). Dezentrales Peripheriesystem...

  • Seite 22: Montieren

    Montieren Grundlagen Einleitung Alle Module des Dezentralen Peripheriesystems ET 200AL sind für die Schutzart IP65/IP67 ausgelegt. Das heißt, Sie dürfen dieses System direkt in Ihrer Anlage montieren. Einbaulage Sie können das Dezentrale Peripheriesystem ET 200AL in jeder Einbaulage montieren. Mindestabstände Beachten Sie, ab einer Umgebungstemperatur von 50 °C, bei der Montage der Module einen...

  • Seite 23: Module Montieren

    4.2 Module montieren Module montieren Einleitung Die Module des Dezentralen Peripheriesystems ET 200AL sind für eine Montage auf einem ebenen festen Untergrund ausgelegt. Durch die axialsymmetrischen Bohrlöcher der Module haben Sie die Möglichkeit die Module auf einem Aluminiumprofil, unter Verwendung von Nutsteinen, zu befestigen.

  • Seite 24: Bohrungen Der Module

    Montieren 4.2 Module montieren Bohrungen der Module Alle Module des Dezentralen Peripheriesystems ET 200AL weisen ein einheitliches Bohrbild auf. ● Alle Modulgehäuse sind axialsymmetrisch. ● Der Abstand zwischen oberem und unterem Bohrloch ist bei allen Modulen identisch. Interfacemodul und 45 mm Peripheriemodule montieren (frontal) Videosequenz ansehen (https://support.industry.siemens.com/cs/ww/de/view/59193566)
  • Seite 25 Montieren 4.2 Module montieren Das folgende Bild zeigt die Maße zur Befestigung am Beispiel des Interfacemoduls IM 157-1 PN und des 45 mm Peripheriemoduls DQ 8x24VDC/2A 8xM12. Bild 4-2 Maße für Montage von Interfacemodulen und 45 mm Peripheriemodulen Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...
  • Seite 26 Montieren 4.2 Module montieren 30 mm Peripheriemodule montieren (frontal oder seitlich) Videosequenz ansehen (https://support.industry.siemens.com/cs/ww/de/view/59193566) Die 30 mm Peripheriemodule haben oben und unten eine Befestigungsstelle. Ebenfalls haben Sie die Möglichkeit die 30 mm Peripheriemodule seitlich zu befestigen. Bei einer seitlichen Befestigung müssen Sie die beiliegenden Distanzstücke verwenden.

  • Seite 27: Befestigung Für Kabelbinder

    Montieren 4.2 Module montieren Befestigung für Kabelbinder Alle Module des Dezentralen Peripheriesystems ET 200AL verfügen über integrierte Befestigungsstellen für Kabelbinder. Die Befestigungsstellen befinden sich an allen vier Ecken der Module. Das folgende Bild zeigt die linke obere Befestigungsstelle für 2,5 mm breite Kabelbinder zum Befestigen der Leitungen.

  • Seite 28: Anschließen

    Einsatzgebiet die Beachtung spezieller Regeln und Vorschriften. Dieses Kapitel gibt einen Überblick über die wichtigsten Regeln, die Sie bei einer Integration des Dezentralen Peripheriesystems ET 200AL in eine Anlage bzw. in ein System beachten müssen. Spezifischer Einsatzfall Beachten Sie die für spezifische Einsatzfälle geltenden Sicherheits- und Unfallverhütungs-...

  • Seite 29: Netzspannung

    Nachfolgend ist beschrieben, was Sie zum Schutz vor elektrischen Einwirkungen bzw. Fehlern beachten müssen: ● Bei allen Anlagen oder Systemen, in denen das Dezentrale Peripheriesystem ET 200AL eingebaut ist, müssen Sie darauf achten, dass die Anlage oder das System zur Ableitung von elektromagnetischen Störungen an Funktionserde angeschlossen ist.

  • Seite 30: Betrieb Des Et 200Al An Geerdeter/Ungeerdeter Einspeisung

    Betrieb des ET 200AL an geerdeter/ungeerdeter Einspeisung Einleitung Im Folgenden finden Sie Informationen zum Gesamtaufbau eines Dezentralen Peripherie- systems ET 200AL an einer geerdeten Einspeisung (TN-S-Netz). Die hier behandelten Themen sind im Einzelnen: ● Abschaltorgane, Kurzschluss- und Überlastschutz nach IEC 60364 (entspricht DIN VDE 0100) und IEC 60204 (entspricht DIN VDE 0113) ●...
  • Seite 31 Anschließen 5.2 Betrieb des ET 200AL an geerdeter/ungeerdeter Einspeisung ET 200AL im Gesamtaufbau Das folgende Bild zeigt das Dezentrale Peripheriesystem ET 200AL im elektrischen Gesamtaufbau am Beispiel eines Interfacemoduls. ① Hauptschalter ② Kurzschluss- und Überspannungsschutz ③ Sicherungen für Leitungsschutz (Sicherungsautomat für 4 A) ④...

  • Seite 32: Komponenten Und Schutzmaßnahmen

    Schutz von Kabeln und Leitungen bei Überstrom Isolationsüberwachung Sie müssen in folgenden Fällen eine Isolationsüberwachung vorsehen: ● Beim Aufbau des Dezentralen Peripheriesystems ET 200AL mit ungeerdetem Bezugspotenzial ● Wenn durch Fehler gefährliche Anlagenzustände auftreten können Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 33: Elektrischer Aufbau Der Et 200Al

    Anschließen 5.3 Elektrischer Aufbau der ET 200AL Elektrischer Aufbau der ET 200AL Potenzialtrennung Beim elektrischen Aufbau des Dezentralen Peripheriesystems ET 200AL besteht Potenzialtrennung zwischen: ● Lastspannung 2L+ und allen anderen Schaltungsteilen ● Kommunikationsschnittstellen (PROFINET/PROFIBUS) des Interfacemoduls und allen anderen Schaltungsteilen ●...

  • Seite 34: Verbindung Eines Digitalausgangs Mit Einem Digitaleingang

    Anschließen 5.3 Elektrischer Aufbau der ET 200AL Bild 5-3 Potenzialverhältnisse des Dezentralen Peripheriesystems ET 200AL (Teil 2) Verbindung eines Digitalausgangs mit einem Digitaleingang WARNUNG Potenzialgruppen beachten Wenn ein Digitalausgang mit einem Digitaleingang verbunden ist, beachten Sie die Potenzialgruppen. Je nach Konfiguration können 1M und 2M dadurch verbunden werden, was zum Aufheben der Potenzialtrennung zwischen 1L+ und 2L+ führt.

  • Seite 35: Spannungsversorgung Des Aufbaus

    Sicherung DC 24 V/4 A (Auslösecharakteristik Typ B oder C) absichern. Spannungsversorgung des Aufbaus Für das Dezentrale Peripheriesystem ET 200AL stehen 2 Spannungsgruppen zur Verfügung, 1L+ (Versorgungsspannung) und 2L+ (Lastspannung). Um alle Module eines Aufbaus mit der benötigten Spannung zu versorgen, kann eine erneute Einspeisung erforderlich werden.

  • Seite 36: Et 200Al An Funktionserde Anschließen

    Anschließen 5.4 ET 200AL an Funktionserde anschließen ET 200AL an Funktionserde anschließen Einleitung Sie müssen das Dezentrale Peripheriesystems ET 200AL mit der Funktionserde (FE) verbinden. Was ist Funktionserde? Alle ET 200AL Module besitzen einen Funktionserde-Anschluss. Dieser Anschluss dient zur Störempfindlichkeitsunterdrückung, aber nicht für Schutzzwecke. Mit dem Funktionserde- Anschluss stellen Sie eine elektrische Verbindung direkt zu einem Punkt Ihrer Anlage oder zu einer Abschirmung her.

  • Seite 37: Et 200Al Module Auf Nicht Leitendem Untergrund Montieren

    1,2 Nm. Hinweis Erdung bei leitendem Befestigungsgrund Wenn Sie ein Modul des Dezentralen Peripheriesystems ET 200AL auf einem leitenden, geerdeten Untergrund befestigen, stellt die untere Befestigungsschraube eine leitende Verbindung zum Erdpotenzial her. Sorgen Sie für eine niederimpedante Verbindung zwischen dem Modul und dem leitenden Untergrund sowie zwischen leitendem Untergrund und Funktionserde.
  • Seite 38 Anschließen 5.4 ET 200AL an Funktionserde anschließen Montieren Um Module des Dezentralen Peripheriesystems ET 200AL an Funktionserde anzuschließen, gehen Sie folgendermaßen vor: 1. Bohren Sie 2 Befestigungslöcher. 2. Isolieren Sie die Erdungsleitung ab. 3. Befestigen Sie den Kabelschuh an der Erdungsleitung.

  • Seite 39: Anschlussleitungen Für Et 200Al

    Spannungsabfall bei einem Leitungsquerschnitt von 0,5 mm Für die Abschätzung des Spannungsabfalls in Ihrem Dezentralen Peripheriesystem ET 200AL müssen Sie die Spannungsabfälle der Leitungen addieren. Für jedes verwendete Modul müssen Sie noch einen Spannungsabfall von ca. 0,1 V dazuaddieren. Dezentrales Peripheriesystem...

  • Seite 40: Verdrahten

    Anschließen 5.6 Verdrahten Beispiel Bei einem 7 m Stromversorgungskabel mit ∅ 0,5 mm beträgt der Spannungsabfall ca. 1,5 V bei 3 A Belastung. Verdrahten Anschluss Schließen Sie alle Leitungen an der Vorderseite der Module an: ● Versorgungsspannung und ET-Connection an die 4-poligen M8-Rundbuchsen und M8-Rundstecker ●...

  • Seite 41: M8-Stecker Anschließen

    Anschließen 5.6 Verdrahten Benötigtes Zubehör beim Anschluss von ET-Connection Sie benötigen folgendes Zubehör: ● ET-Connection Leitungen ● 4-polige M8-Anschluss-Stecker Hinweis ET-Connection Leitungen Verwenden Sie zum Anschluss von ET-Connection nur die angebotenen Leitungen. M8-Stecker anschließen Um M8-Stecker anzuschließen, gehen Sie folgendermaßen vor: 1.

  • Seite 42: M12-Stecker Anschließen

    Analogeingabemoduls AI 4xU/I/RTD 4xM12. Bild 5-9 M12-Stecker anschließen Anschlussbelegung der Buchsen Die Anschlussbelegung der Buchsen finden Sie in den Gerätehandbüchern der Interfacemodule (https://support.industry.siemens.com/cs/ww/de/ps/14246/man) und der Peripheriemodule (https://support.industry.siemens.com/cs/ww/de/ps/14247/man) im Kapitel Anschlussbelegung und auf der Seitenfläche des Moduls. Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 43: Verschließen Nicht Benutzter Buchsen

    Anschließen 5.6 Verdrahten Y-Kabel Das Y-Kabel ermöglicht einen Doppelanschluss von Aktoren bzw. Sensoren an den Ein- oder Ausgängen. Die Verwendung des Y-Kabels ist dann empfehlenswert, wenn pro Buchse eines Peripheriegerätes 2 Kanäle belegt sind. Das Y-Kabel teilt die beiden Kanäle auf 2 Kupplungsstecker auf.

  • Seite 44: Et 200Al Kennzeichnen

    5.7 ET 200AL Kennzeichnen ET 200AL Kennzeichnen 5.7.1 Werkseitige Kennzeichnungen Einleitung Zur besseren Orientierung ist das Dezentrale Peripheriesystem ET 200AL mit verschiedenen Kennzeichnungen ausgestattet, die Sie beim Konfigurieren und Anschließen der Module unterstützen. Kennzeichnung der Schnittstellen Werksseitig sind die Schnittstellen der Module beschriftet.

  • Seite 45: Optionale Kennzeichnungen

    5.7.2 Optionale Kennzeichnungen Einleitung Neben den werkseitigen Kennzeichnungen gibt es beim Dezentralen Peripheriesystem ET 200AL auch optionale Möglichkeiten zur Beschriftung bzw. Kennzeichnung von Schnittstellen und Modulen. Kennzeichnungsschild Die Kennzeichnungsschilder liegen jedem Modul als Streifen bei und sind maschinell beschriftbar. Ein Streifen hat 10 Kennzeichnungsschilder von 10 x 5 mm in der Farbe RAL9016.

  • Seite 46: Kennzeichnungsschild Montieren

    Anschließen 5.7 ET 200AL Kennzeichnen 5.7.3 Kennzeichnungsschild montieren Einleitung In diesem Kapitel wird beschrieben, wie Sie die Kennzeichnungsschilder montieren bzw. demontieren. Benötigtes Werkzeug Sie benötigen einen Schraubendreher mit 3 mm Klingenbreite (nur zur Demontage der Kennzeichnungsschilder). Vorgehen - Montage Um ein Kennzeichnungsschild zu montieren, gehen Sie folgendermaßen vor: 1.

  • Seite 47: Projektieren

    Projektieren Einleitung Sie konfigurieren und parametrieren das Dezentrale Peripheriesystem ET 200AL (Interfacemodule und Peripheriemodule) mit STEP 7 oder der Projektiersoftware eines anderen Herstellers. Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...
  • Seite 48 STEP 7 (TIA Portal) ab V13 Update 3 PROFINET IO • GSD-Datei: GSDML-Vx.y- Software eines anderen Herstellers Dokumentation Siemens-ET200AL-"Datum im des Herstellers Format yyyymmdd".xml (https://support.industry.siemens.c om/cs/ww/de/view/92346477) z. B.: GSDML-V2.31-Siemens- ET200AL-20140507.xml PROFIBUS DP • GSD-Datei: siem81A9.gsg (https://support.industry.siemens.c om/cs/ww/de/view/92346281) Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 49: Konfiguration Projektieren - Profinet Vollausbau

    Projektieren Projektieren des Dezentralen Peripheriesystems ET 200AL Beachten Sie die Online-Hilfe von STEP 7 bzw. die Dokumentation des Herstellers der Projektiersoftware. Konfiguration projektieren - PROFINET Vollausbau Die Anschlüsse für ET-Connection belegen in der Projektierung jeweils einen Steckplatz. Die Steckplätze für ET-Connection1 und ET-Connection2 sind in der PROFINET GSD-Datei statisch vorgegeben.

  • Seite 50: Konfiguration Projektieren - Profibus Vollausbau

    ● Übersichtlichkeit bei der Konfigurationssteuerung ● Erleichterung bei Diagnosemeldungen und Fehlersuche Das folgende Bild zeigt den Vollausbau mit Modulen des Dezentralen Peripheriesystems ET 200AL. Bild 6-2 PROFIBUS-Vollausbau Verweis Weitere Informationen zu diesem Thema finden Sie im Kapitel Konfigurationssteuerung (Optionenhandling) (Seite 51).

  • Seite 51: Konfigurationssteuerung (Optionenhandling)

    Anwenderprogramm zu verändern. Funktionsprinzip Konfigurationssteuerung Durch die Konfigurationssteuerung können Sie mit einer einzigen Projektierung des Dezentralen Peripheriesystems ET 200AL unterschiedliche Ausbaustufen einer Serienmaschine betreiben. ● In einem Projekt ist ein Stationsmaster (Maximalkonfiguration) konfiguriert. Der Stationsmaster umfasst alle Module, die für alle möglichen Anlagenteile einer modularen Serienmaschine benötigt werden.
  • Seite 52 Konfigurationssteuerung (Optionenhandling) 7.1 Konfigurationssteuerung Das folgende Bild zeigt 3 Ausbaustufen einer Serienmaschine mit den dazugehörigen Stationsoptionen des Dezentralen Peripheriesystems ET 200AL. Bild 7-1 Verschiedene Ausbaustufen einer Serienmaschine mit den dazugehörigen Stationsoptionen des Dezentralen Peripheriesystems ET 200AL Vorteile ● Einfache Projektabwicklung und Inbetriebnahme durch die Verwendung eines einzigen STEP 7 Projektes für alle Stationsoptionen.

  • Seite 53: Vorgehensweise

    Im Internet finden Sie die Bausteinbibliothek OH_S71x00_Library (https://support.industry.siemens.com/cs/ww/de/view/29430270) zum Download. Die Bausteinbibliothek enthält Datentypen mit der Struktur der Steuerdatensätze für das Dezentrale Peripheriesystem ET 200AL. Mit Hilfe dieser Datentypen können Sie aufwandsarm die Konfigurationssteuerung für Ihre flexible Automatisierungslösung realisieren. Dezentrales Peripheriesystem...

  • Seite 54: Projektieren

    Wenn ein Peripheriemodul fehlt oder ein falsches bzw. zusätzliches Peripheriemodul steckt und der Parameter "Anlauf bei Soll- ungleich Istausbau" deaktiviert ist, läuft das Dezentrale Peripheriesystem ET 200AL nicht an. Die Diagnose "Slot x kein Modul" bzw. "Slot x falsches Modul" wird gemeldet.

  • Seite 55: Erforderliche Schritte

    Konfigurationssteuerung (Optionenhandling) 7.2 Projektieren Erforderliche Schritte Aktivieren Sie bei der Projektierung des Interfacemoduls den Parameter "Umkonfigurieren des Geräts über Anwenderprogramm ermöglichen". ● Sie finden den Parameter "Umkonfigurieren des Geräts über Anwenderprogramm ermöglichen" in den Eigenschaften des Interfacemoduls unter "Baugruppenparameter" > "Konfigurationssteuerung".

  • Seite 56: Erstellen Des Steuerdatensatzes

    1. Legen Sie einen PLC-Datentypen an, der die Struktur des Steuerdatensatzes für ein ET 200AL-Interfacemodul enthält Die Struktur des Steuerdatensatz finden Sie im Kapitel Steuerdatensatz für das Dezentrale Peripheriesystem ET 200AL (Seite 58). Bild 7-3 Steuerdatensatz 196 erstellen 2. Legen Sie einen globalen Datenbaustein an.
  • Seite 57 7.3 Erstellen des Steuerdatensatzes 3. Legen Sie im Datenbaustein ein Array vom Datentyp des oben erstellten PLC-Datentypen Das folgende Bild zeigt einen Datenbaustein, der Steuerdatensätze für ein ET 200AL-Interfacemodul enthält. In diesem Beispiel enthält der Datenbaustein drei Steuerdatensätze. Bild 7-4 Datenbaustein für Konfigurationssteuerung...

  • Seite 58: Steuerdatensatz Für Das Dezentrale Peripheriesystem Et 200Al

    ● Die Topologiemodule müssen immer im Datensatz vorhanden sein: – Das Topologiemodul ET-Connection 1 befindet sich immer auf Steckplatz 1. – Das Topologiemodul ET-Connection 2 befindet sich immer auf Steckplatz 18. 7.3.2 Steuerdatensatz für das Dezentrale Peripheriesystem ET 200AL Steckplatzzuordnung Hinweis Topologiemodule ET-Connetion1 und ET-Connection2 Die beiden Topologiemodule ET-Connection1 und ET-Connection2 sind bei der Konfigu- rationssteuerung wie reale Module zu behandeln.

  • Seite 59: Steuerdatensatz

    Konfigurationssteuerung (Optionenhandling) 7.3 Erstellen des Steuerdatensatzes Steuerdatensatz Für die Konfigurationssteuerung beim Dezentralen Peripheriesystem ET 200AL definieren Sie einen Steuerdatensatz 196 V2.1, der eine Steckplatzzuordnung für die Module enthält. Die folgende Tabelle zeigt den Aufbau des Steuerdatensatzes mit Erläuterungen zu den einzelnen Elementen.

  • Seite 60: Kombinatorik Von Konfigurationssteuerung Und Shared Device (Bei Profinet)

    Steckplätze ein Steuerdatensatz 196 vorhanden ist. Das Interfacemodul nimmt eine 1-zu-1-Zuordung für diese Steckplätze an. Kombinatorik von Konfigurationssteuerung und PROFIenergy (bei PROFINET) Sie können für das Dezentrale Peripheriesystem ET 200AL Konfigurationssteuerung zusammen mit PROFIenergy verwenden. Beachten Sie, dass Sie beim Erstellen des Datensatz 3 die Steckplätze der verwendeten Stationsoption verwenden.

  • Seite 61: Rückmeldedatensatz Beim Dezentralen Peripheriesystem Et 200Al

    Konfigurationssteuerung (Optionenhandling) 7.3 Erstellen des Steuerdatensatzes 7.3.3 Rückmeldedatensatz beim Dezentralen Peripheriesystem ET 200AL Funktionsprinzip Der Rückmeldedatensatz gibt Ihnen Auskunft über die Richtigkeit der Modulzuordnung und bietet damit eine Möglichkeit, Zuordnungsfehler im Steuerdatensatz zu erkennen. Der Rückmeldedatensatz wird über einen separaten Datensatz 197 V2.0 abgebildet.

  • Seite 62: Fehlermeldungen

    Konfigurationssteuerung (Optionenhandling) 7.3 Erstellen des Steuerdatensatzes Fehlermeldungen Beim Lesen des Rückmeldedatensatzes gibt die Anweisung RDREC im Fehlerfall über den Bausteinparameter STATUS folgende Fehlermeldungen zurück: Tabelle 7- 4 Fehlermeldungen Fehlercode Bedeutung 80B1 Unzulässige Länge; Die Längenangabe im Datensatz 197 ist nicht korrekt.
  • Seite 63 Konfigurationssteuerung (Optionenhandling) 7.3 Erstellen des Steuerdatensatzes Bild 7-6 Beispiel: Hardwareausbau der Stationsoption 2 und 4 mit dem dazugehörigen Steuerdatensatz in STEP 7 Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 64: Erweiterung Um Eine Stationsoption

    Konfigurationssteuerung (Optionenhandling) 7.3 Erstellen des Steuerdatensatzes Erweiterung um eine Stationsoption Im folgenden Bild sehen Sie den Aufbau mit den Stationsoptionen 2 und 4, der nachträglich um die Stationsoption 3 erweitert wurde. Die Module der Option 3 werden an die bereits vorhandenen Module angefügt. Bild 7-7 Beispiel: Hardwareausbau der Stationsoption 2 bis 4 mit dem dazugehörigen Steuerdatensatz in STEP 7...

  • Seite 65: Übertragen Des Steuerdatensatzes Im Anwenderprogramm Der Cpu

    RECORD Zu übertragender Steuerdatensatz. Zum Aufbau des Steuerdatensatzes siehe Kapitel Steuerdatensatz für das Dezentrale Peripheriesystem ET 200AL (Seite 58). Auswahl der Stationsoption im Anwenderprogramm Damit die CPU weiß, welche Stationsoption Sie betreiben wollen, müssen Sie im Anwenderprogramm eine Auswahlmöglichkeit zwischen den verschieden Steuerdatensätzen einrichten.

  • Seite 66: Besonderheiten Beim Übertragen Des Steuerdatensatzes An Das Interfacemodul

    7.4 Übertragen des Steuerdatensatzes im Anwenderprogramm der CPU Besonderheiten beim Übertragen des Steuerdatensatzes an das Interfacemodul ● Wenn Sie die Konfigurationssteuerung aktiviert haben, ist die ET 200AL-Station ohne Steuerdatensatz nicht betriebsbereit. Solange kein gültiger Steuerdatensatz übertragen wurde, sind die Peripheriemodule aus Sicht der CPU ausgefallen und zeigen Ersatzwertverhalten.

  • Seite 67: Verhalten Im Betrieb

    Konfigurationssteuerung (Optionenhandling) 7.5 Verhalten im Betrieb Verhalten im Betrieb Auswirkung der Diskrepanz zwischen Stationsmaster und Stationsoption Für die Online-Anzeige und für die Anzeige im Diagnosepuffer (Modul o.k. oder Modul fehlerhaft) wird immer der Stationsmaster herangezogen; nicht die davon abweichende Stationsoption. Beispiel: Ein Modul liefert eine Diagnose.

  • Seite 68: Inbetriebnehmen

    Personen oder Anlagen während des Betriebs in Gefahr zu bringen. Vorgehen Die folgende Tabelle zeigt die Kapitel/Dokumente, in denen die erforderlichen Handlungen beschrieben sind. Tabelle 8- 1 Voraussetzungen für das Dezentrale Peripheriesystem ET 200AL am PROFINET IO Schritt Vorgehen Siehe ...

  • Seite 69: Anlauf An Profinet Io

    Anlauf an PROFINET IO Funktionsweise Das folgende Bild zeigt als Flussdiagramm schematisch den Anlauf des Dezentralen Peripheriesystems ET 200AL am PROFINET IO (= IO-Device). Bild 8-1 Anlauf des Dezentralen Peripheriesystems ET 200AL an PROFINET IO Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...
  • Seite 70 Inbetriebnehmen 8.1 PROFINET IO Das folgende Bild zeigt als Flussdiagramm schematisch den Anlauf eines ET 200AL Peripheriemoduls nach einem ET 200AL PROFINET-Interfacemodul. Bild 8-2 Anlauf eines des ET 200AL Peripheriemoduls Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 71: Profienergy

    ● Gerätehandbücher Peripheriemodule (https://support.industry.siemens.com/cs/ww/de/ps/14247/man) ● Systemhandbuch PROFINET Systembeschreibung (https://support.industry.siemens.com/cs/ww/de/view/19292127) ● Funktionshandbuch PROFINET mit STEP 7 V14 (https://support.industry.siemens.com/cs/ww/de/view/49948856), Kapitel: Energie sparen mit PROFIenergy ● Anwendungsleitfaden zur Umsetzung von Abschaltkonzepten mit PROFIenergy (https://support.industry.siemens.com/cs/ww/de/view/96837137) ● Energie sparen mit SIMATIC S7 (STEP 7 ab V5.5) (https://support.industry.siemens.com/cs/ww/de/view/41986454)

  • Seite 72: Profibus Dp

    Personen oder Anlagen während des Betriebs in Gefahr zu bringen. Vorgehen Die folgende Tabelle zeigt die Kapitel/Dokumente, in denen die erforderlichen Handlungen beschrieben sind. Tabelle 8- 2 Voraussetzungen für das Dezentrale Peripheriesystem ET 200AL am PROFIBUS DP Schritt Vorgehen Siehe ...

  • Seite 73: Anlauf An Profibus Dp

    Anlauf an PROFIBUS DP Funktionsweise Das folgende Bild zeigt als Flussdiagramm schematisch den Anlauf des Dezentralen Peripheriesystems ET 200AL am PROFIBUS DP (= DP-Slave). Bild 8-3 Anlauf des Dezentralen Peripheriesystems ET 200AL an PROFIBUS DP Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...
  • Seite 74 Inbetriebnehmen 8.2 PROFIBUS DP Das folgende Bild zeigt als Flussdiagramm schematisch den Anlauf eines ET 200AL Peripheriemoduls nach einem ET 200AL PROFIBUS-Interfacemodul. Bild 8-4 Anlauf eines ET 200AL Peripheriemoduls Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 75: Identifikations- Und Maintenancedaten

    Maintenancedaten (I&M1, 2, 3): Anlagenabhängige Informationen, z. B. der Einbauort. Maintenancedaten werden während der Projektierung erstellt und in das Modul geschrieben. Alle Module des Dezentralen Peripheriesystems ET 200AL unterstützen Identifikationsdaten (I&M0 bis I&M3). Die Identifikationsdaten I&M unterstützen Sie bei folgenden Tätigkeiten: ●...

  • Seite 76: Vorgehen Zum Eingeben Der Maintenancedaten Über Step

    Maintenance" und geben Sie die Daten ein. Beim Laden der Hardware-Konfiguration werden die I&M-Daten ebenfalls geladen. Verweis Weitere Informationen zu den I&M-Daten der ET 200SP (Mischaufbau) finden Sie im Systemhandbuch Dezentrales Peripheriesystem ET 200SP (https://support.industry.siemens.com/cs/ww/de/view/58649293). Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...

  • Seite 77: Aufbau Des Datensatzes Für I&M-Daten

    Inbetriebnehmen 8.3 Identifikations- und Maintenancedaten 8.3.2 Aufbau des Datensatzes für I&M-Daten I&M-Datensätze lesen (dezentral über PROFINET IO) Über Datensatz lesen (Anweisung "RDREC") können Sie gezielt auf bestimmte Identifika- tionsdaten zugreifen. Unter dem zugehörigen Datensatz-Index erhalten Sie den ent- sprechenden Teil der Identifikationsdaten. Die folgende Tabelle zeigt das Prinzip, wie die Datensätze aufgebaut sind.
  • Seite 78 Voreinstellung Erläuterung Identifikationsdaten 0: (Datensatz-Index AFF0 hex) VendorIDHigh lesen (1 byte) Hier ist der Name des Herstellers ge- speichert (42 = SIEMENS AG). VendorIDLow lesen (1 byte) Order_ID lesen (20 byte) 6ES7157-1AB00-0AB0 Bestellnummer des Moduls (z. B. vom PROFINET Interfacemodul)

  • Seite 79: I&M-Datensätze Lesen Mit Datensatz 255 (Dezentral Über Profibus Dp)

    Inbetriebnehmen 8.3 Identifikations- und Maintenancedaten I&M-Datensätze lesen mit Datensatz 255 (dezentral über PROFIBUS DP) Die Module unterstützen den genormten Zugriff auf die Identifikationsdaten über den DS 255 (Index 65000 bis 65003). Weitere Informationen zur Datenstruktur des DS 255 finden Sie in den Festlegungen der Profile Guideline - Order No.

  • Seite 80: Instandhalten

    Wenn Sie die Module bei eingeschalteter Spannung entfernen/einfügen, kann dies zu undefinierten Zuständen in Ihrer Anlage führen. Als Folge kann ein Sachschaden am Dezentralen Peripheriesystem ET 200AL eintreten. Entfernen oder tauschen Sie die Module nur bei abgeschalteter Spannung. Halten Sie beim Projektieren einer Anlage immer die notwendigen Normen und Sicherheitsrichtlinien ein.
  • Seite 81 Modulen gleichen Typs unterscheiden. Wir empfehlen eine eindeutige Beschriftung der ET 200AL Peripheriemodulen mit der Steckplatznummer. Das folgende Bild zeigt eine Empfehlung für die Kennzeichnung der ET 200AL Peripherie- module mit der Steckplatznummer. ① Empfehlung für die Kennzeichnung der Steckplatznummer...

  • Seite 82: Firmware-Update

    Mit Hilfe von Firmware-Update aktualisieren Sie die Firmware des Interfacemoduls und der Peripheriemodule. Hinweis Kurzzeitige Busunterbrechung Wenn Sie ein Firmware-Update eines ET 200AL Peripheriemoduls durchführen, dann wird ET-Connection durch den Neustart des Peripheriemoduls kurzzeitig unterbrochen. Alle nachfolgenden ET 200AL Peripheriemodule melden einen Ziehen/Stecken-Alarm. Möglichkeit zum Firmware-Update Sie haben zwei Möglichkeiten ein Firmware-Update durchzuführen:...

  • Seite 83: Interfacemodul Auf Werkseinstellungen Zurücksetzen (Profinet)

    Instandhalten 9.3 Interfacemodul auf Werkseinstellungen zurücksetzen (PROFINET) Interfacemodul auf Werkseinstellungen zurücksetzen (PROFINET) Einleitung Beim "Rücksetzen auf Werkseinstellungen" wird das Interfacemodul in den "Auslieferungs- zustand" versetzt. Das bedeutet, dass die gesamten Informationen, die auf dem Interface- modul intern gespeichert waren, gelöscht werden. Ergebnis nach Rücksetzen auf Werkseinstellungen Die folgende Tabelle zeigt eine Übersicht über die Inhalte der Speicherobjekte nach dem Rücksetzen auf Werkseinstellungen.
  • Seite 84 Verbindung bestehen. Vorgehen über STEP 7 (TIA Portal) Schließen Sie das PG/PC an die PROFINET IO-Schnittstelle des Dezentralen Peripheriesystems ET 200AL an. Stellen Sie sicher, dass eine Online-Verbindung zum Interfacemodul besteht, das auf Werkseinstellungen zurückgesetzt werden soll. 1. Öffnen Sie die Online- und Diagnosesicht des Interfacemoduls.

  • Seite 85: Module Reinigen

    9.4 Module reinigen Module reinigen ET 200AL Module erfüllen im verdrahteten Zustand die Schutzart IP65/IP67 und bedürfen keiner Reinigung. Wenn Sie die Module doch reinigen müssen, dann können Sie dafür ein trockenes oder feuchtes Tuch verwenden. Achten Sie bei der Reinigung mit Feuchtigkeit darauf, dass die Schutzart IP65/IP67 eingehalten wird.

  • Seite 86: Technische Daten

    Technische Daten Einleitung In diesem Kapitel finden Sie die technischen Daten des Systems: ● Die Normen und Prüfwerte, die das Dezentrale Peripheriesystem ET 200AL einhält und erfüllt. ● Die Prüfkriterien, nach denen das Dezentrale Peripheriesystem ET 200AL getestet wurde. Technische Daten zu den Modulen Die technischen Daten der einzelnen Module finden Sie in den Gerätehandbüchern der...
  • Seite 87 Technische Daten 10.1 Normen und Zulassungen CE-Kennzeichnung Das Dezentrale Peripheriesystem ET 200AL erfüllt die Anforderungen und Schutzziele der folgenden Richtlinien und stimmt mit den harmonisierten europäischen Normen (EN) überein, die für Speicherprogrammierbare Steuerungen in den Amtsblättern der Euro- päischen Gemeinschaft bekannt gegeben wurden: ●...

  • Seite 88: Schiffsbau-Zulassung

    10.1 Normen und Zulassungen IEC 61131-2 Das Dezentrale Peripheriesystem ET 200AL erfüllt die Anforderungen und Kriterien der Norm IEC 61131-2, ohne die Anforderungen, die in der Norm in den Kapiteln 11 bis 14 genannt werden (Speicherprogrammierbare Steuerungen, Teil 2: Betriebsmittelan- forderungen und Prüfungen).

  • Seite 89: Einsatz In Wohngebieten

    Technische Daten 10.1 Normen und Zulassungen Einsatz in Wohngebieten Wenn Sie das Dezentrale Peripheriesystem ET 200AL in Wohngebieten einsetzen, müssen Sie bezüglich der Emission von Funkstörungen die Einhaltung der EN 61000-6-3 sicherstellen. Hinweis Einsatz in Wohngebieten Das Dezentrale Peripheriesystem ET 200AL ist für den Einsatz in Industriegebieten bestimmt;...

  • Seite 90: Elektromagnetische Verträglichkeit

    Umgebung zufriedenstellend zu funktionieren, ohne diese Um- gebung zu beeinflussen. Ein Peripheriegerät des Dezentralen Peripheriesystems ET 200AL erfüllt die Anforderungen des EMV-Gesetzes des europäischen Binnenmarktes. Voraussetzung dafür ist, dass ein Peripheriegerät des Dezentralen Peripheriesystems ET 200AL den Vorgaben und Richtlinien zum elektrischen Aufbau entspricht.

  • Seite 91: Sinusförmige Störgrößen

    Technische Daten 10.2 Elektromagnetische Verträglichkeit Sinusförmige Störgrößen Die folgenden Tabellen zeigen die elektromagnetische Verträglichkeit der dezentralen Peripheriegeräte gegenüber sinusförmigen Störgrößen. Tabelle 10- 3 HF-Einstrahlung HF-Einstrahlung nach IEC 61000-4-3 entspricht Schärfegrad Elektromagnetisches HF-Feld, amplitudenmoduliert 80 bis 1000 MHz 10 V/m 1,4 bis 2 GHz 3 V/m 2 bis 2,7 GHz 1 V/m...

  • Seite 92: Transport- Und Lagerbedingungen

    10.3 Transport- und Lagerbedingungen Transport- und Lagerbedingungen Die Module des Dezentralen Peripheriesystems ET 200AL übertreffen bezüglich Transport- und Lagerbedingungen die Anforderungen nach IEC 61131-2. Die folgende Tabelle zeigt die Bedingungen, die für Module gelten, die in der Originalverpackung transportiert bzw.

  • Seite 93: Prüfungen Auf Mechanische Umgebungsbedingungen

    Technische Daten 10.4 Mechanische und klimatische Umgebungsbedingungen Prüfungen auf mechanische Umgebungsbedingungen Die folgende Tabelle zeigt die Art und den Umfang der Prüfungen auf mechanische Umgebungsbedingungen. Tabelle 10- 9 Prüfungen auf mechanische Umgebungsbedingungen Prüfung auf ... Prüfnorm Werte Schwingungen Schwingungsprüfung Schwingungsart: Frequenzdurchläufe mit einer Ände- nach IEC 60068-2-6 rungsgeschwindigkeit von 1 Oktave/Minute.

  • Seite 94: Angaben Zur Isolation, Schutzklasse, Schutzart Und Nennspannung

    (Das Wasser darf nicht in schädlichen Mengen in das Gehäuse eindringen) Nennspannung zum Betrieb Die folgende Tabelle zeigt die Nennspannung und die entsprechende Toleranz mit der das Dezentrale Peripheriesystem ET 200AL arbeitet. Tabelle 10- 11 Nennspannung zum Betrieb Nennspannung (SELV/PELV)

  • Seite 95: Sicherheitsgerichtetes Abschalten Von Et 200Al Standardmodulen

    Nachfolgender Aufbau beschreibt, wie Sie ET 200AL Standardmodule fehlersicher abschalten. Durch den dargestellten Aufbau werden alle Digitalausgänge, die mit der Versorgung 2L+ und 2M der ET 200AL Standardmodule betrieben werden, in den sicheren AUS-Zustand geschaltet. Dabei wird die Sicherheitsklasse SIL2/Kategorie 3/PLd erreicht. Funktionsweise Das übergeordnete Sicherheitsschaltgerät (z.
  • Seite 96 Sicherheitsgerichtetes Abschalten von ET 200AL Standardmodulen Prinzipschaltbild Bild A-1 Übergeordnete Sicherheitsschaltung mit Sicherheitsschaltgerät Hinweis Einsatz von IO-Link Devices Beachten Sie, dass zur Nutzung des sicherheitsgerichteten Abschaltens das IO-Link Device entsprechende Sicherheitskenngrößen aufweisen muss. TÜV-Zertifikat (Bericht Nr. SN89858T, Revision 1.1 vom 10.11.2016) Kopien des TÜV-Zertifikats und des Berichts zum Zertifikat fordern Sie bei folgender...

  • Seite 97: Maßbilder

    Das folgende Bild zeigt die Höhe und die Breite der Module. Die Tiefe der Module variiert zwischen 40 mm und 46 mm. Detaillierte Angaben zu den Maßen der einzelnen Module finden Sie in den Gerätehandbüchern der Interfacemodule (https://support.industry.siemens.com/cs/ww/de/ps/14246/man) und Peripheriemodule (https://support.industry.siemens.com/cs/ww/de/ps/14247/man) im Kapitel Maßbild. Bild B-1 Maßbilder der Module (Frontansicht) Dezentrales Peripheriesystem...

  • Seite 98: Zubehör/Ersatzteile

    Zubehör/Ersatzteile Zubehör/Ersatzteile Zubehör für das Dezentrale Peripheriesystem ET 200AL Tabelle C- 1 Zubehör für ET-Connection Bezeichnung Länge Artikelnummer Busleitung für ET-Connection M8, beidseitig konfektioniert 0,19 m 6ES7194-2LH02-0AA0 mit 2 x M8-Steckern, 4-polig, geschirmt 0,3 m 6ES7194-2LH03-0AA0 1,0 m 6ES7194-2LH10-0AA0 2,0 m...
  • Seite 99 Zubehör/Ersatzteile C.1 Zubehör/Ersatzteile Tabelle C- 2 Zubehör für Spannungsversorgung Bezeichnung Länge Artikelnummer Powerleitung M8, beidseitig konfektioniert mit M8 Stecker 0,19 m 6ES7194-2LH02-1AA0 und M8-Buchse, 4-polig 0,3 m 6ES7194-2LH03-1AA0 1,0 m 6ES7194-2LH10-1AA0 2,0 m 6ES7194-2LH20-1AA0 5,0 m 6ES7194-2LH50-1AA0 10,0 m 6ES7194-2LN10-1AA0 15,0 m 6ES7194-2LN15-1AA0 Powerleitung M8, beidseitig konfektioniert mit M8-Stecker...
  • Seite 100 Zubehör/Ersatzteile C.1 Zubehör/Ersatzteile Tabelle C- 4 Unkonfektionierte Kabel M12 Bezeichnung Artikelnummer Unkonfektionierte Kabel für X1 DP1 und X1 DP2 PROFIBUS FC Leitung FC Standard Cable 6XV1830-0EH10 FC Trailing Cable (Schleppleitung) 6XV1830-3EH10 FC Food Cable (PE-Mantel) 6XV1830-0GH10 FC Robust Cable (PUR-Mantel) 6XV1830-0JH10 FC FRNC Cable (FRNC-Mantel) 6XV1830-0LH10...
  • Seite 101 Zubehör/Ersatzteile C.1 Zubehör/Ersatzteile Bezeichnung Artikelnummer Vorkonfektionierte Kabel für X1 P1R PN (LAN) und X1 P2R PN (LAN) PROFINET M12 Steckleitung schleppfähige Leitung vor- 0,3 m 6XV1870-8AE30 konfektioniert beidseitig mit M12-Steckern 180° (Stift) 0,5 m 6XV1870-8AE50 1,0 m 6XV1870-8AH10 1,5 m 6XV1870-8AH15 2,0 m 6XV1870-8AH20...

  • Seite 102: Leitungen

    Zubehör/Ersatzteile C.2 Leitungen Online-Katalog Weitere Artikelnummern zum Dezentralen Peripheriesystem ET 200AL finden Sie im Internet (https://mall.industry.siemens.com) im Online-Katalog und Online-Bestellsystem. Leitungen Leitungen für ET-Connection Die Leitungen für ET-Connection sind in folgenden Ausführungen und Längen erhältlich: ● Busleitung (4-adrig), beidseitig konfektioniert mit 2x M8-Steckern, 4-polig, geschirmt –...

  • Seite 103: Leitungen Für Spannungsversorgung

    Zubehör/Ersatzteile C.2 Leitungen Allgemeine Informationen Außendurchmesser des Innenleiters 0,5 mm Außendurchmesser der Aderisolierung 1,0 mm Außendurchmesser des Kabelmantels 5 mm Anzahl der Biegezyklen 1000000* ; Schleppkettentauglich für 1 Mio. Bie- gezyklen bei einem Biegeradius von 100 mm, einer Geschwindigkeit von 4 m/s und einer Be- schleunigung von 4 m/s²...
  • Seite 104 Die folgende Tabelle zeigt die technischen Eigenschaften der Leitung der Spannungsversorgung. Tabelle C- 8 Leitungen für Spannungsversorgung Allgemeine Informationen Produkttyp-Bezeichnung POWERLEITUNG M8 Funktion Zum Anschluss an ET 200AL für DC 24 V Span- nungsversorgung Schutzart und Schutzklasse IP65 IP67 Umgebungsbedingungen Umgebungstemperatur während Montage minimal -30 °C...

  • Seite 105: Anschlussbelegung Und Adernfarbe

    Zubehör/Ersatzteile C.3 Anschlussbelegung und Adernfarbe Anschlussbelegung und Adernfarbe Anschlussbelegung der Buchsen für ET-Connection Die folgenden Tabellen zeigen die Anschlussbelegung der 2 Buchsen für den Anschluss von ET-Connection. Tabelle C- 9 Anschlussbelegung für ET-Connection (Interfacemodule) Belegung Zuordnung der Frontansicht der Buchsen Adernfarbe des X30 - Buchse X31 - Buchse...

  • Seite 106: Anschlussbelegung Des Steckers Zur Einspeisung Der Versorgungsspannung

    Zubehör/Ersatzteile C.3 Anschlussbelegung und Adernfarbe Anschlussbelegung des Steckers zur Einspeisung der Versorgungsspannung Die folgende Tabelle zeigt die Anschlussbelegung zur Einspeisung der Versorgungsspannung. Tabelle C- 11 Anschlussbelegung des Versorgungsspannungssteckers Belegung Zuordnung der Adern- Frontansicht des farbe des Kabels der Steckers X80 - Stecker (Power Input) Powerleitung Versorgungsspannung 1L+ (Non-Switched) braun...

  • Seite 107: Glossar

    Glossar Anschluss-Stecker Physikalische Verbindung zwischen Teilnehmer und Leitung. Bezugspotenzial Potenzial, von dem aus die Spannungen der beteiligten Stromkreise betrachtet und/oder gemessen werden. gemeinsamer Übertragungsweg, mit dem alle Teilnehmer verbunden sind; besitzt zwei definierte Enden. Dezentrales Peripheriesystem System mit Ein-/Ausgabemodulen, die dezentral in größerer Entfernung von der steuernden CPU aufgebaut sind.
  • Seite 108 Glossar GSD-Datei Als Generic Station Description enthält diese Datei im XML-Format alle Eigenschaften eines PROFINET- bzw. PROFIBUS-Geräts, die für dessen Projektierung notwendig sind. Identifikationsdaten Informationen, die in Modulen gespeichert werden, und die den Anwender bei der Über- prüfung der Anlagenkonfiguration und dem Auffinden von Hardware-Änderungen unterstützen.

  • Seite 109: Tia Portal

    Glossar PROFINET IO-Controller Gerät, über das angeschlossene IO-Devices, (z. B. Dezentrale Peripheriesysteme) angesprochen werden. Das bedeutet: der IO-Controller tauscht Ein- und Ausgangssignale mit zugeordneten IO-Devices aus. Oft handelt es sich beim IO-Controller um die CPU, in der das Anwenderprogramm abläuft. PROFINET IO-Device dezentral angeordnetes Feldgerät, das einem oder mehreren IO-Controllern zugeordnet sein kann (z.

  • Seite 110: Index

    Aufbauvariante Funktionserde, 36 ET-Connection1, 17 ET-Connection1 und ET-Connection2, 18 Mischaufbau, 19 geerdete Einspeisung, 30 Gesamtaufbau, 31 Beispiel Konfiguration ET 200AL, 14 Bezugspotenzial Identifikationsdaten, 75 geerdet, 30 Impulsförmige Störgrößen, 90 ungeerdet, 30 Inbetriebnehmen, 68, 72 Bohrungen, 24 Anlauf mit PROFIBUS DP, 73...
  • Seite 111 ET-Connection, 102, 102 Schwingungen, 93 für Spannungsversorgung, 103 SELV, 30 Leitungslänge, 39 Sichere elektrische Trennung, 30 Leitungsschutz, 35 Sicherheitsschaltgerät, 95 SIMATIC ET 200AL, 12 Sinusförmige Störgrößen, 91 Steckplatznummer, 81 Stromversorgung M12-Stecker, 42 Powerleitung, 15 M8-Stecker, 41 Stecker, 15 Maintenancedaten, 75 Maßbild...
  • Seite 112 Index Werkzeug, 23 Zubehör, 98 Zulassungen, 86 Dezentrales Peripheriesystem Systemhandbuch, 12/2016, A5E31861473-AD...
