3. Sicherheitsabstände
Die angegebenen Sicherheitsabstände gelten für
brennbare Baustoffe oder Bauteile mit brennbaren
Bestandteilen und einem Wärmedurchlasswider-
stand R ≤ 6 m²k/W. Bei besonders temperatur-
empfindlichen Materialien wie z.B. Glas können
größere Abstände erforderlich sein.

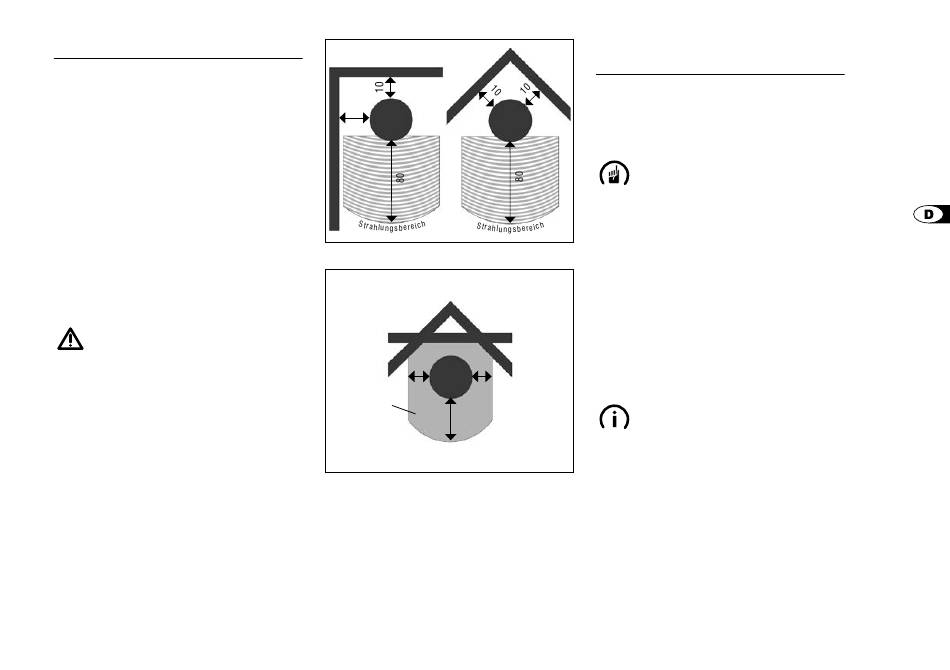

80 cm vor und 30 cm neben dem Kaminofen darf
sich im Strahlungsbereich der Feuerraumscheibe
kein brennbares bzw. wärmeempfindliches Materi-
al (z.B. Möbel, Holz- oder Kunststoffverkleidungen,
Vorhänge usw.) befinden (Abb. 1).
Außerhalb des Strahlungsbereiches sind an den
Seiten des Kaminofens 10 cm und dahinter 10
cm Abstand zu brennbaren Materialien einzuhalten
(Abb. 1).
WARNUNG!
Bei brennbaren Fußbodenmaterialien
(z.B. Holz, Laminat, Teppich) ist eine Bo-
denplatte aus nicht brennbarem Material
vorgeschrieben (z.B. Fliesen, Sicherheits-
glas, Schiefer, Stahlblech).
Die Bodenplatte muss den Grundriss des
Kaminofens vorne um mindestens 50 cm
und seitlich um mindestens 22 cm über-
ragen (Abb. 2).
Darstellung der Sicherheitsabstände ohne
Drehfunktion. Sollte eine Bodenplatte er-
forderlich sein, muss deren Größe dem
drehbaren Bereich des Kaminofens ange-
passt sein. (Abb. 2)
30
Abb. 1
22 22
Bodenplatte
50
Abb. 2
4. Mehrfachbelegung bei raumluftunab-
hängiger Betriebsweise
Bei raumluftunabhängiger
Lisboa ist unter folgenden Voraussetzungen der
Anschluss an mehrfach belegte Schornsteine mög-
lich:
VORSICHT!
Alle angeschlossenen Feuerstätten müs-
sen sich in der gleichen Nutzungseinheit
bzw. im selben Wirkungsbereich der Lüf-
tungsanlage befinden.
Die Eintrittsöffnungen für die Verbren-
nungsluftleitungen befinden sich in glei-
chen Druckverhältnissen, windbedingte
Druckschwankungen sind zu vermeiden.
Bei Anschluss an einen LAS/LAF-Schorn-
stein muss dieser über eine Zulassung zur
Mehrfachbelegung für Feuerstätten für
feste Brennstoffe verfügen.
HINWEIS!
Die bauaufsichtliche Zulassung für den
raumluftunabhängigen Betrieb des Ka-
minofens Lisboa können Sie als PDF auf
www.hase.de einsehen und ausdrucken.
Angaben in cm
Betriebsweise des
