Beschreibung des Panels

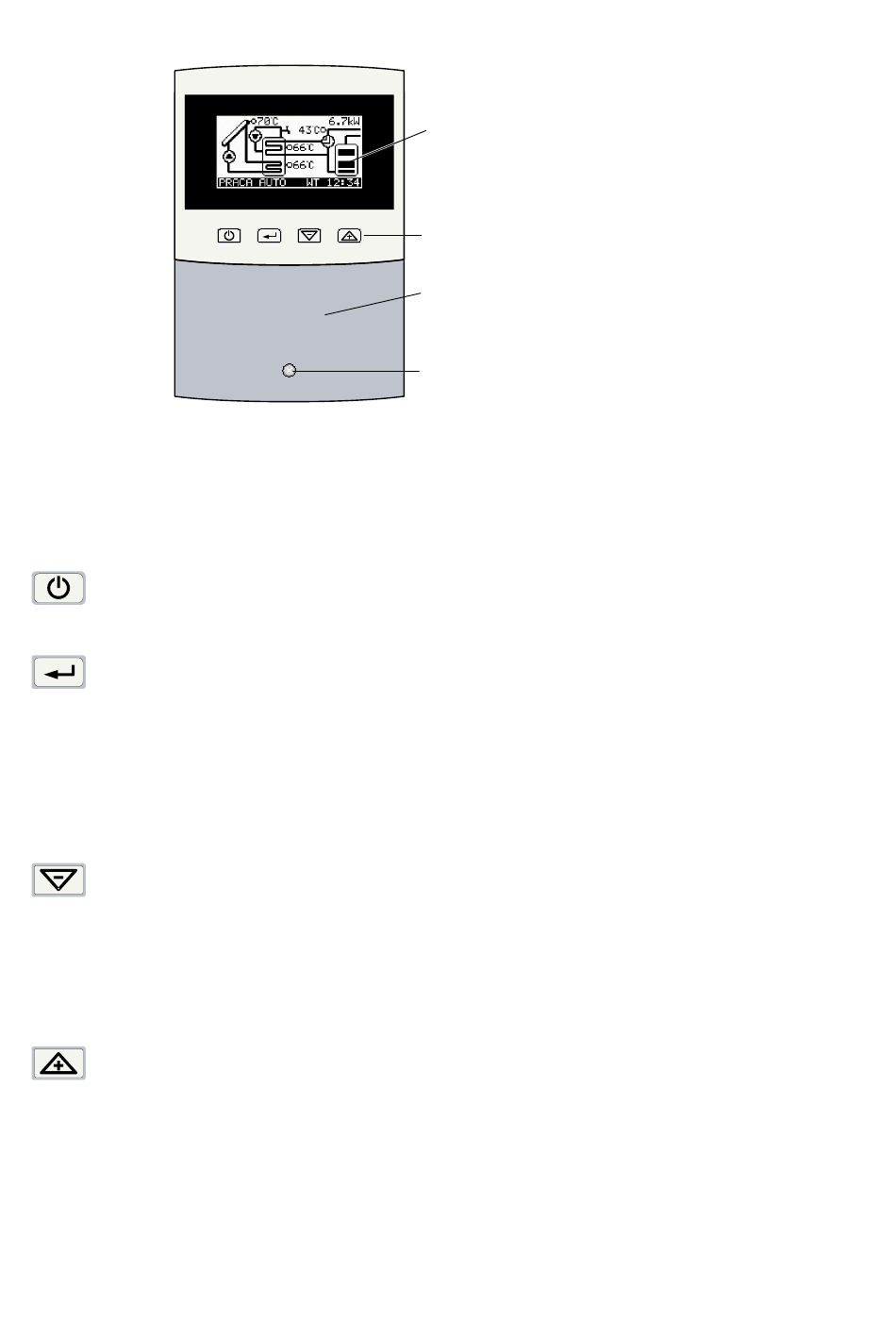

Bild 1. Elemente auf dem Panel des Reglers
Bedienung des Reglers
Tastenfunktionen
ON/OFF-Taste
Durch die Betätigung dieser Taste gelangt man in die höhere Menüebene oder
zum Hauptbildschirm, der das Schema der Solaranlage anzeigt.
ENTER-Taste
Durch die Betätigung dieser Taste gelangt man von der Ebene der
Informationsbildschirme zum Hauptmenü.
Von der Hauptmenüebene gelangt man mit Hilfe von dieser Taste zu einem
gewählten Untermenü.
Im Untermenü schaltet die Taste zwischen dem Durchsehen der Parameterliste
und dem Betreib um, in dem die Parameter geändert werden können
(Bearbeitungsbetrieb)
Minus-Taste/Pfeil nach unten
Auf der Ebene der Informationsbildschirme wechselt diese Taste den
eingeblendeten Bildschirm.
Auf der Ebene des Hauptmenüs und des Untermenüs wechselt die Taste den
gewählten Parameter.
Im Betrieb der Parameterbearbeitung verringert die Taste den bearbeitenden
Wert.
Plus-Taste/Pfeil nach oben
Auf der Ebene der Informationsbildschirme wechselt man mit Hilfe dieser Taste
den eingeblendeten Bildschirm.
Auf der Menüebene wechselt man damit den gewählten Parameter.
Im Betrieb der Parameterbearbeitung erhöht man den zu bearbeitenden Wert.
Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1
Display
Tasten
Gehäuse
Schraube zum
Befestigen des
Gehäuses
7
