I
T1
T4
P1
P3
Z
I
T1
T4
P1
P2
T1
P1
T1
P1
Z
T4
I
T1
T4
P1
Z
6
II
I
II
T2
II
P3
T3
T2
Z
T3
T2
P3
P3
T3
T2
II
P3
T3
T2
Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1

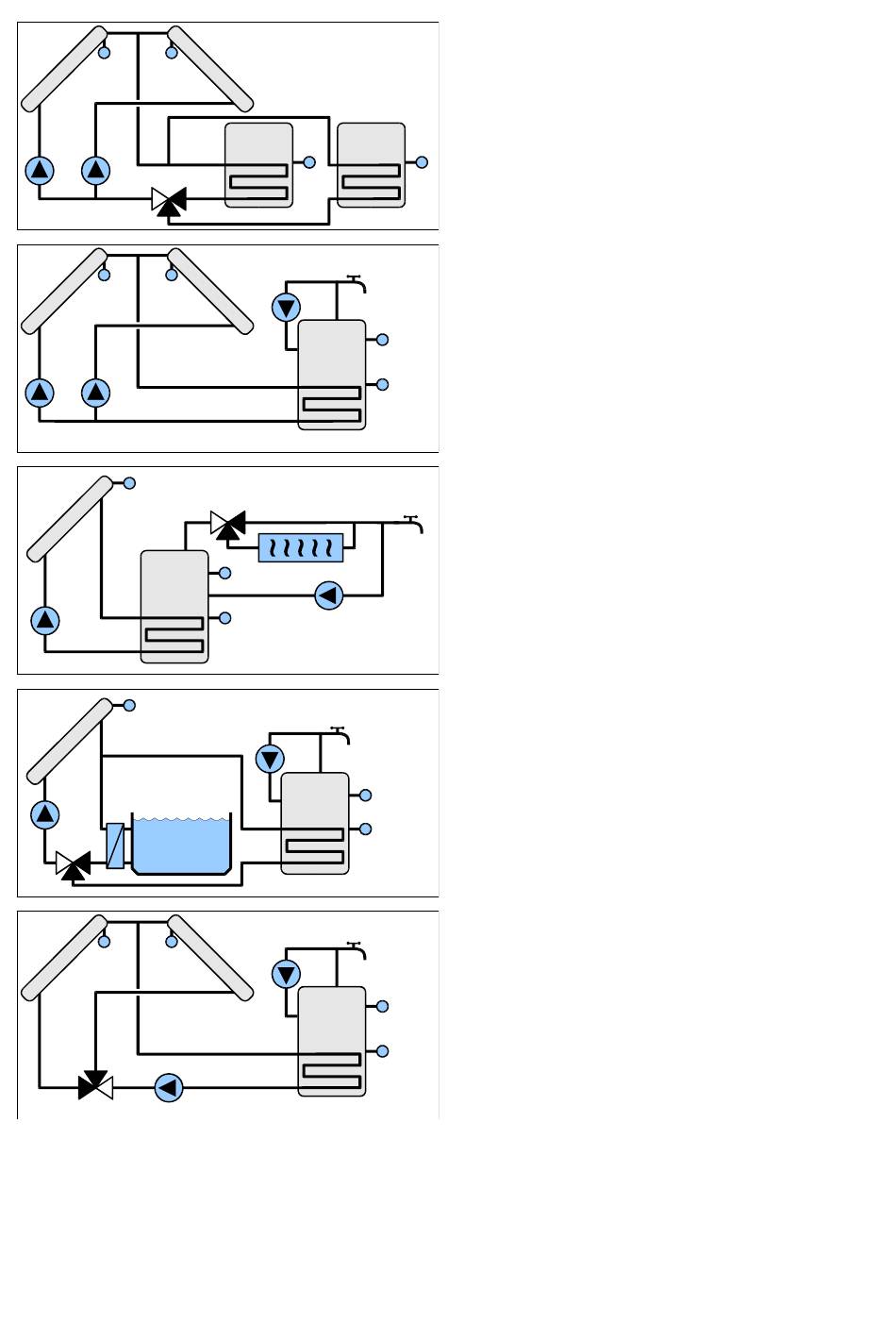

Schema 11
Beladung von zwei Speichern von zwei
Sonnenkollektoren. Steuerung der Arbeit
der Solargruppe von zwei Pumpen. Die
Wahl des zu beladenden Speichers mit Hilfe
T3
des Trennventils
Schema 12
Beladung von zwei Speichern von zwei
Sonnenkollektoren. Steuerung der Arbeit
der Solargruppe mit zwei Pumpen.
Steuerung der Zirkulationspumpe.
Schema 13
Beladung des Speichers vom
Sonnenkollektor, Schema mit drei
Sensoren. Steuerung des Schaltventils des
Brauchwassers durch den
Durchlauferhitzer. Steuerung der
Zirkulationspumpe.
Schema 14
Beladung des Speichers vom
Sonnenkollektor, Schema mit drei
Sensoren. Steuerung der
Schwimmbadbeladung in der Anlage mit
dem Schaltventil. Steuerung der
Zirkulationspumpe.
Schema 15
Ladung des Speichers von zwei Kollektoren
in der Anlage mit Schaltventil. Steuerung
der Zirkulationspumpe.
