Inhaltszusammenfassung für Immergas IMMSOL 51

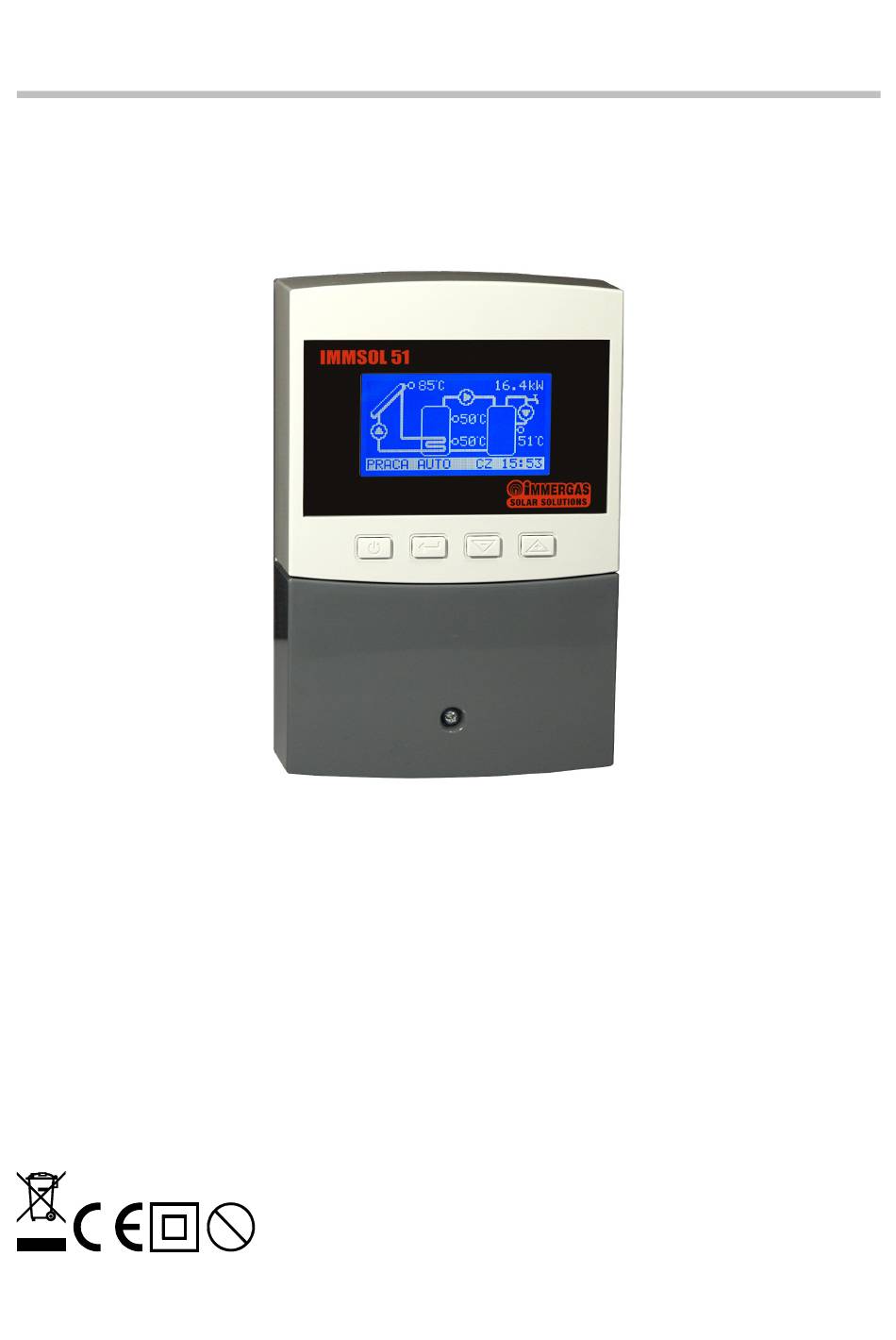

- Seite 1 IMMSOL 51 SOLARSTEUERUNG Bedienungs- und Montageanleitung Für Version u7.x, Ausgabe 1, Mai 2013...
-
Seite 2: Sicherheitshinweise
Das Produkt kann auch an einen Regionalvertreter beim Einkauf eines neuen Gerätes übergeben werden. Ein gehörig durchgeführtes Verwertungsverfahren macht es möglich, den negativen Einfluss auf die Umwelt und die Gesundheit des Menschen zu vermeiden. Eine ungehörige Lagerung und Verwertung wird gemäß entsprechenden Vorschriften bestraft. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... - Seite 3 Einleitung Der Solarregler IMMSOL 51 ist für die Steuerung der Solaranalage bestimmt. Charakteristik des Reglers: Spezialisiertes Display, das zur Bedienung des Reglers dient. Es erlaubt • festzustellen, welche Betriebsart gerade realisiert wird und welche Parameter der Regler hat. Wärmezähler. Der Regler berechnet die vom Solar gewonnene Wärmemenge.
-
Seite 4: Liste Der Schemas
Sonnenkollektor mit drei Sensoren. Steuerung der Zirkulationspumpe. Wärmeabwurf vom Speicher Schema 5 Beladung des Speichers vom Sonnenkollektor mit drei Sensoren. Steuerung der Zirkulationspumpe. Umwälzung der Wärme in den zweiten Speicher (als Folge des Temperaturunterschieds) Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... - Seite 5 Schemat 9 Beladung des Speichers vom Sonnenkollektor, Schema mit drei Sensoren. Unterstützung des Rücklaufs in der Heizungsanlage. Schema 10 Beladung des Speichers vom Sonnenkollektor. Wärmezähler am Kesselumlauf. Steuerung der Abwurfspumpe P2. Steuerung der Zirkulationspumpe. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 6 Sonnenkollektor, Schema mit drei Sensoren. Steuerung der Schwimmbadbeladung in der Anlage mit dem Schaltventil. Steuerung der Zirkulationspumpe. Schema 15 Ladung des Speichers von zwei Kollektoren in der Anlage mit Schaltventil. Steuerung der Zirkulationspumpe. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
-
Seite 7: Beschreibung Des Panels
Auf der Ebene der Informationsbildschirme wechselt man mit Hilfe dieser Taste den eingeblendeten Bildschirm. Auf der Menüebene wechselt man damit den gewählten Parameter. Im Betrieb der Parameterbearbeitung erhöht man den zu bearbeitenden Wert. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... -
Seite 8: Beispiele Der Am Display Angewendeten Symbolen
Symbol „!!!”, wenn die Temperatur nicht mehr gemessen werden kann (z.B. weil es keinen Sensor gibt) Speicher mit dem Schlangenrohr Zentralheizungskessel Tauchsieder. Das Einschalten des Tauchsieders wird mit den Wellen signalisiert. Schaltventil Schwimmbad mit dem Schwimmbadaustauscher Durchlauferhitzer Laddomat Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... - Seite 9 P1: 90% - Leistung, mit der die Pumpe P1 arbeitet ΔT34 – Temperaturunterschied T3-T4 (Schema 6) E.KESSEL – Energiezähler der vom Zentralheizungskessel gewonnenen Energie (Schema 10) Name des Reglers IMMSOL 51 ver 7.0 Softwareversion Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 10 Im Urlaubsbetrieb wird die Entkeimung des Speichers aktiviert. In dieser Funktion wird der Speicher ein Mal in der Woche auf die Temperatur erhöht, die im Parameter D18. ANTI- LEGIONELLA“ eingegeben wurde. AUSSCHALTEN. Alle Ausführungselemente sind ausgeschaltet. Alarmzustände werden nicht angezeigt. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 11 Blockade des Einschaltens des Tauchsieders während der 06. BLOCKADE Arbeit der Kollektorpumpe TAUCHSIEDER BEI Das Blockieren des Tauchsieders während der Arbeit der KOLLEKTORARBEIT Kollektorpumpe hilft Energie zu sparen. NEIN Diesen Parameter gibt es nur im Schema 3. Werkseinstellung: NEIN Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 12 Die Funktion dient zur Stabilisierung des Speichers. Der NEIN Speicher wird Kollektor abgekühlt, wenn Speichertemperatur höher als die Solltemperatur und die Kollektortemperatur niedriger als die Speichertemperatur ist. Werkseinstellungen: NEIN. B. BENUTZEREINSTELLUNG. Akustischer Alarm 11. AKUSTISCHER ALARM Werkseinstellungen: NEIN. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 13 Einstellungen des Arbeitsbereiches des Tauchsieders 03. TAUCHSIEDERARBEIT Nur im Schema 3 von 05:00 bis 07:00 von 17:00 bis 22:00 C. UHREINSTELLUNGEN Einstellungen des Arbeitsbereiches der Zirkulationspumpe 04. ZIRKULATIONSARBEIT von 05:00 bis 07:00 von 13:00 bis 22:00 Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 14 Funktion aus Die Aktivierung dieser Funktion schützt vor dem häufigen Ausschalten Solarpumpe niedrigen MIN 0 MAX 50 Kollektortemperatur. Sie können diese Funktion ausschalten, indem Sie hier „0” eingeben. Werkseinstellung: 0°C, die Funktion ist ausgeschaltet. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 15 Betrifft das Schema Nr. 8. 40°C Werkseinstellung: 40°C MIN 00 MAX 95 D. SERVICEEINSTELLUNG. Minimale Speichertemperatur, 13.MIN. SPEICHERTEMP. Rücklaufunterstützung eingeschaltet werden kann. KESSELUNTERST. Betrifft das Schema Nr. 9. 40°C Werkseinstellung: 40°C MIN 00 MAX 95 Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 16 Sender der Durchflussmesserimpulse. Es funktioniert in den Schemen 1…9. 4 – Präzisionszähler (mit Sensor T4) mit dem an die Klemmen 9,10 angeschalteten Sender der Durchflussmesserimpulse. Es funktioniert in den Schemen 1…9. Werkseinstellung: 1 Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
-
Seite 17: Werkseinstellungen
Hier soll der echte Durchfluss durch den Kessel MIN 0.0 MAX 50.0 eingegeben werden. Werkseinstellung: 8.0 l/min. Korrektur der Anzeige des Sensors T1 SERVICEEINSTELLUNGEN Werkseinstellung: 0.0K 24.KORREKTUR SENSOR 0.0K MIN -10.0 MAX 10.0 Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... - Seite 18 Der Handbetrieb wird automatisch ausgeschaltet, wenn der Benutzer innerhalb von 4 Minuten keine Taste drückt. Gruppe F. Sprache F. JĘZYK/LANG./SPRACHE Markieren Sie mit Hilfe der Tasten √ POLSKI ENGLISH gewählte Option und drücken Sie die Taste um die DEUTSCH Änderung zu bestätigen. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 19 Bei der Beladung des Speichers kann die Steuerung die Leistung der Kollektorpumpe modulieren, um die Sonnenenergie optimal zu nutzen. Zirkulation des Brauchwasserspeichers Zirkulationspumpe des Brauchwassers (P3) arbeitet nach der Uhr und in den Bereichen, die im Parameter C.04 ZIRKULATIONSARBEIT eingestellt wurde. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 20 Die minimalen Drehungen der Pumpe P1 können Sie im Parameter D.01 MINIMALE DREHUNGEN PUMPE P1 einstellen. Wenn Sie den Wert 100% wählen, stellen Sie Arbeit ohne Modulationsmöglichkeit ein. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 21 Arbeit des Tauchsieders während der Arbeit der Kollektorpumpe zu stoppen. Im Urlaubsbetrieb ist die Arbeit des Tauchsieders blockiert. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 22 Die Temperatur, bei der die Wärme abgeworfen wird, können Sie im Parameter D.08 T3 TEMP. WÄRMEABWURF einstellen. Die Hysterese beträgt 2K. Der Urlaubsbetrieb beeinflusst nicht den Wärmeabwurf. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 23 Im Parameter D.11 DELTA T3-T4 AUSCHALT. PUMPE 2 können Sie das Delta des Ausschaltens der Pumpe P2 einstellen. Der Urlaubsbetrieb hat keinen Einfluss auf die Umwälzung der Wärme. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 24 Drehungen der Pumpe P1 werden im Parameter D.01 MINIMALDREHUNGEN PUMPE P1 eingestellt. Durch Einstellung 100% gewinnt Arbeit ohne Modulationsmöglichkeit. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 25 Durch Einstellung 100% gewinnt Arbeit ohne Modulationsmöglichkeit. Die Leistung der den Zusatzspeicher beladenden Pumpe wird nicht moduliert. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 26 Wert um 5K überschreitet und die Kesseltemperatur (T4) niedriger als die Speichertemperatur ist. Der Speicher wird bis zu 3K unter die eingestellte Temperatur abgekühlt. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 27 Die Unterstützung wird eingeschaltet, wenn der Unterschied T3-T4 größer als 5K ist. Die Unterstützung wird ausgeschaltet, wenn der Unterschied T3-T4 bis auf 1K sinkt. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 28 Die gemessene Kesselleistung wird am Hauptbildschirm unter der Anzeige der gemessenen Kollektorleistung angezeigt. Der Kesselenergiezähler E. KESSEL befindet am Bildschirm INFORMATIONEN. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 29 Sonnenenergie optimal zu nutzen. Die minimalen Drehungen der Pumpe P1 werden im Parameter D.01 MINIMALDREHUNGEN PUMPE P1 eingestellt. Durch den Einstellwert 100% gewinnt man Arbeit ohne Leistungsmodulation. Die Leistung der Pumpe P3 wird nicht moduliert. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 30 Während der Beladung des Speichers kann die Steuerung die Leistung der Pumpe P1 modulieren, damit die Sonnenenergie optimal genutzt wird. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 31 Parameter B.04 SOLL-TEMP. DURCHFLUSSERHITZER eingestellt wurde. Die Hysterese beträgt 2K. Der Urlaubsbetrieb beeinflusst die Arbeit des Schaltventils nicht. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 32 Parameter D.01 MINIMALDREHUNGEN PUMPE 1 eingestellt. Durch den Einstellwert 100% gewinnt man Arbeit ohne Leistungsmodulation. Im Urlaubsbetrieb wird das Schwimmbad nicht erhitzt. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 33 Pumpe Abwechslung EINSCHALTEN/AUSCHALTEN. Die Beladung der Pumpe endet, wenn die Temperatur T4 den Wert B.01 SOLL-TEMP. BRAUCHWASSERSPEICHER überschreitet. Zirkulation des Brauchwasserspeichers Die Arbeit der Zirkulationspumpe des Brauchwassers wurde auf der Seite 19 beschrieben. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 34 Signalisierung des Steigens der Wärme aus dem Speicher in der W RME Ä Nacht infolge der Gravitationskraft. Die Signalisierung beeinflusst KONVEKTION das Funktionieren der Steuerung nicht. Diese Anzeige löscht man mit der Taste Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
-
Seite 35: Montage Und Inbetriebnahme Des Reglers

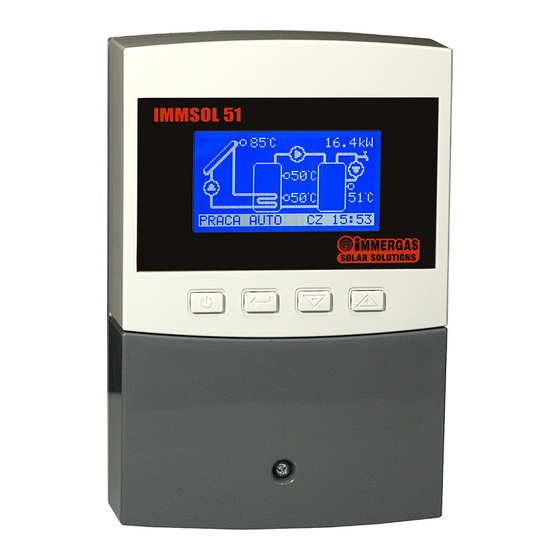

Befestigen des Beschreibung an. Gehäuses Legen Sie das Gehäuse auf und • schrauben Sie es mit Hilfe des Bild. 1: IMMSOL 51. beigelegten Dübels an. Hängeloch Hängeloch Befestigungsloch Befestigungsloch Bild 2: Lage der Montageöffnungen Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... -
Seite 36: Anschluss Der Stromkreise
22 – Erdleitung PE Solarpumpe P1 Trennventil 19 – Phasenleitung L 13 – Nulleiter N 18 – Nulleiter N 14 – Phasenleitung L (NO) 24 – Erdleitung PE 15 – Phasenleitung L (NC) Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... - Seite 37 13 14 15 16 17 18 19 20 21 230V~ 50Hz 9 10 11 12 22 23 24 25 T2 T3 T4 Bild 6. Anschluss der Sensoren und der Ausführungselemente des Reglers in Schemas mit Trennventil Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 38 Stycznik Grzałka T2 T3 230V~ 50Hz Bild 7. Anschluss der Sensoren und der Ausführungselemente im Schema mit Tauchsieder Die Steuerung des Tauchsieders bedarf des Schützes mit der entsprechenden Anschlussfähigkeit mit der Steuerungsspule 230V/50Hz. Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
-
Seite 39: Technische Daten
Temperatur Resistanz Temperatur Resistanz [°C] [Ω] [°C] [Ω] 842,1 1116,7 881,7 1155,4 921,3 1194,0 960,7 1232,4 1000,0 1270,7 1039,0 1308,9 1077,9 1347,0 Resistanzen der Sensoren Typ T1001 und T1301 für unterschiedliche Temperaturen. Beispiele Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... -
Seite 40: Übereinstimmungserklärung
A13:2005 + A14:2006, EN 60730-1:2000 + A11:2002 + A12:2003 + A13:2004 + A1:2004 + A14:2005 Bestimmung des Jahres, in dem das Zeichen CE eingetragen wurde: 12 Częstochowa, 2012-11-30 Piotr Roszak, Eigentümer Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1... - Seite 41 Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
- Seite 42 ACHTUNG: Nach der Eingabe des Codes 199 können die Serviceparameter eingestellt werden. SERVICECODES SOLLEN DEM BENUTZER NICHT ZUGÄNGLICH GEMACHT WERDEN! Bedienungsanleitung IMMSOL 51 Version u7.x, Ausgabe 1...
