XciteRC Hubsan X4 FPV Bedienungsanleitung Seite 16

9. LEDs ersetzen
Ausbau: Schrauben der oberen Gehäusehälfte lösen und Gehäuse abnehmen. Motoren herausneh-
men, dann die dünnen LED-Anschlusskabel ablöten.

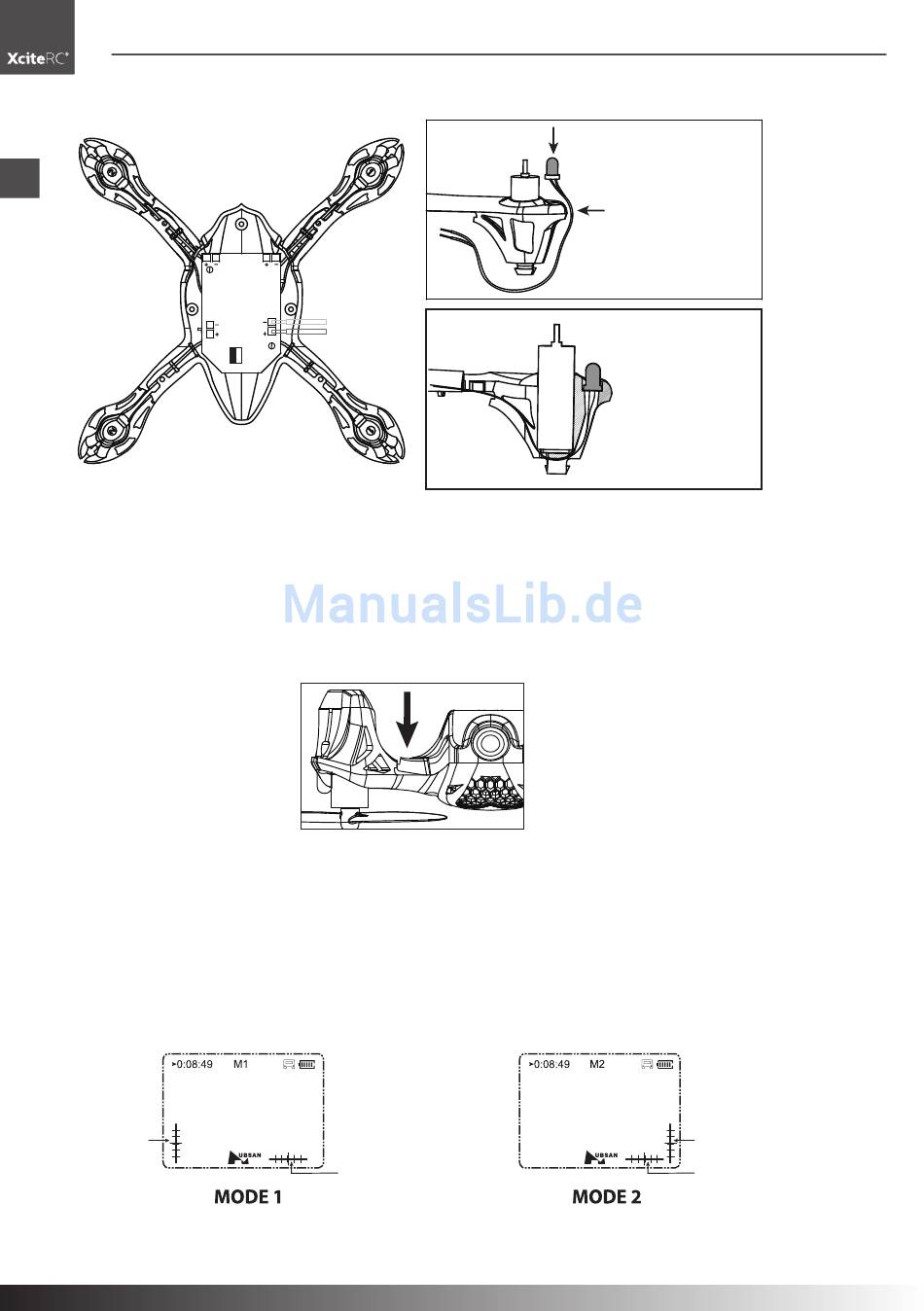

Einbau: LED-Anschlusskabel gemäß der folgenden Abbildung anlöten (rot = +, gelb = -). Anschlusska-
bel in die Schlitze in den Armen einlegen, dann die Motorkabel darüberlegen. Obere Gehäusehälfte
wieder anschrauben.
DE
10. Motoren drehen nach einem Crash nicht mehr frei
- Überprüfen, ob Fusseln oder Haare den Motor blockieren.
- Überprüfen, ob die Propeller frei drehen, ggf. etwas anheben
- bringt das keinen Erfolg -> Motor ersetzen
11. Die Hälften der Motorausleger sind nach einem Crash auseinander gegangen
Dies wurde speziell designed, um harte Scläge besser absorbieren zu können. Die Hälften können
ganz leicht wieder zusammengedrückt werden (siehe Abb.).
12. Einer oder mehrere Motoren drehen nicht mehr
- Überprüfen, ob die Propeller frei drehen, ggf. etwas anheben
- Anschlüsse überprüfen, ggf. neu verlöten
- bringt das keinen Erfolg -> Motor ersetzen
13. Der X4 driftet permanent in eine Richtung ab
Vor der Kalibrierung überprüfen Sie folgendes: Motoren drehen frei, der Akku ist voll aufgeladen, der X4
steht auf einer waagrechten Fläche. Kalibrieren Sie den Accelerometer wie folgt neu:
- Wechseln Sie in den Expert-Mode
- Trimmungen von Rollen und vorwärts/rückwärts in die Neutralposition (Display zeigt 50) bringen.
vor/zurück
- Gashebel ganz nach unten, den Steuerhebel gleichzeitig nach rechts unten bewegen und halten.
Nun den Steuerhebel mehrfach schnell von links nach rechts bewegen, bis die beiden hinteren LEDs
des X4 blinken -> die Kalibrierung war erfolgreich.
16
LED LED
gelb
LED
LED
rot
Rollen
1. Anschlusskabel in den Schlitz
einlegen. Das schwarz isolierte
Kabel (Kathode -) muss dabei
nach aussen.
2. LED in die runde Halterung
drücken. Kabel sorgfältig in den
Schlitz einlegen und im
Motorausleger sichern.
Fertig!
vor/zurück
Rollen
Fehlersuche
X4 FPV
