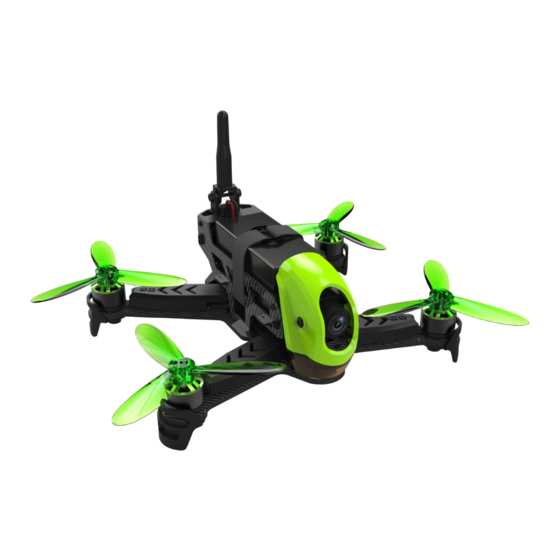

- Seite 1 Bedienungsanleitung www.XciteRC.com Hubsan X4 Jet FPV Racing Drone FPV Quadrocopter - Brushless Drohne mit HD-Kamera, Akku und Ladegerät #15030900, 15030950 Hubsan X4 Jet FPV FPV Racing Drone (H123D+HT012D)
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2018 by XciteRC-Modellbau GmbH & Co. KG X4 Jet FPV Racing Drone... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Hubsan X4 Jet FPV Racing Drone von XciteRC. Die vorliegende Bedie- nungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, be- vor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Flugakku Aufladen
Flugakku laden · Akku einlegen Flugakku aufladen 1. Verbinden Sie das Netzteil mit einer geeigneten Netzsteckdose 100 - 240 V AC / 50-60 Hz. WAR- NUNG: Das Aufladen darf nur auf einer feuerfesten Unterlage und unter permanenter Aufsicht erfolgen! Verwenden Sie zum Aufladen nur das beiliegende Ladegerät - Brand- bzw. Explosionsgefahr! 2. -
Seite 7: Modellbeschreibung
Modellbeschreibung · Montage der Rotoren · Senderbeschreibung Modellbeschreibung Micro-SD Kartenslot 5.8 GHz Antenne LiPo-Akku Akku-Halteband Status LED Propeller A Motor Motorhalter + Landefuß 720p HD-Kamera Propeller B Front-LED Montage bzw. Ersetzen der Rotoren Propeller B Propeller A BEACHTE: die Propeller des X4 sind nicht identisch! Jeder Propeller ist mit A oder B markiert und muss an die vorgesehene Po- sition montiert werden. -
Seite 8: Senderbatterien Einlegen
Senderbatterien einlegen · Vor dem Start · Gyro-Kalibrierung Senderbatterien einlegen • Öffnen Sie den Akkufachdeckel auf der Rückseite. Dazu Deckel nach unten schieben. Legen Sie nun vier Alkaline-Batterien oder Akkus der Größe AA ein. • WARNUNG: achten Sie auf die korrekte Polung – Brand bzw. Explosionsgefahr! •... -
Seite 9: Beschreibung Status-Leds
Status-LEDs · Kamerawinkel · Kartenslot · Fliegen WARNUNG: der X4 muss während der Kalibrierung auf einer waagrechten Fläche stehen, Motoren sichern und Modell nicht mehr bewegen, auch keine Steuerknüppel oder Schalter und Taster am Sender bewegen, das Modell wird ansonsten nicht korrekt kalibriert - Absturzgefahr! Beschreibung Status-LEDs LED Status Funktion- oder Warnmeldung... -
Seite 10: Flugmodi (Normal-Modus, Expert-Modus)
Flugmodi · Steuerfunktionen Motoren entsichern Starten WARNUNG: Motoren nicht während des Fluges sichern - Crashgefahr! WARNUNG: verliert der X4 für mehr als 3 Sekunden die Verbindung zum Sender, verringert er automa- tisch langsam die Höhe, um einen Absturz zu vermeiden und landet. Achten Sie hier darauf, an einer sicheren Stelle zu landen - Crashgefahr! BEACHTE: werden die Rotoren durch Hindernisse oder einen Absturz blockiert, stellt ein integriertes Sicherheitssystem die Motoren ab, um Schäden am Motor oder Drehzahlregler zu vermeiden. -
Seite 11: Landen
sinkt. Landen Zum Starten den Gashebel langsam nach oben bewegen. sinken nach rechts gieren Der Ruderhebel steuert das Gieren, also das auf-der-Stelle-drehen des X4. Ruderhebel nach rechts bewegen - das Modell dreht sich nach rechts. Ruderhebel nach links bewegen - das Modell dreht sich nach links. -
Seite 12: Kamerabedienung - Fotos Und Videos
Kamerabedienung · Fehlersuche Landen Motoren sichern Anschließend Akku am X4 abstecken, Sender und Monitor ausschalten. ACHTUNG: Akku aus dem Modell entnehmen und ggf. nachladen - siehe auch Kapitel Sicherheits- hinweise zum Umgang mit Batterien bzw. Akkus: Abschnitt Lagerspannung. Der Akku sollte immer mit ca. 60-70 % Restkapazität gelagert werden (ca. 7.6 V), ein zu leerer oder voller Akku kann schnell beschädigt werden („Aufblähen“). -
Seite 13: Reparaturen, Ersatzteile
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 0 Email: service@xciterc.de Ersatzteile für den XciteRC X4 Jet FPV Racing Drone können Sie entweder im Fachhandel oder online unter http://www.XciteRC.com beziehen. X4 Jet FPV Racing Drone... -
Seite 14: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 15: Konformitätserklärung
Konformitätserklärung Konformitätserklärung Hiermit erklärt die XciteRC Modellbau GmbH & Co. KG, dass der Funkanlagentyp Hubsan X4 Jet FPV Racing Drone (H123D+HT012D) der Richtlinie 2014/53/EU entspricht. Der vollständige Text der EU-Konformitäts- erklärung ist unter der folgenden Internetadresse verfügbar: www.XciteRC.com beim jeweiligen Produkt. - Seite 16 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
