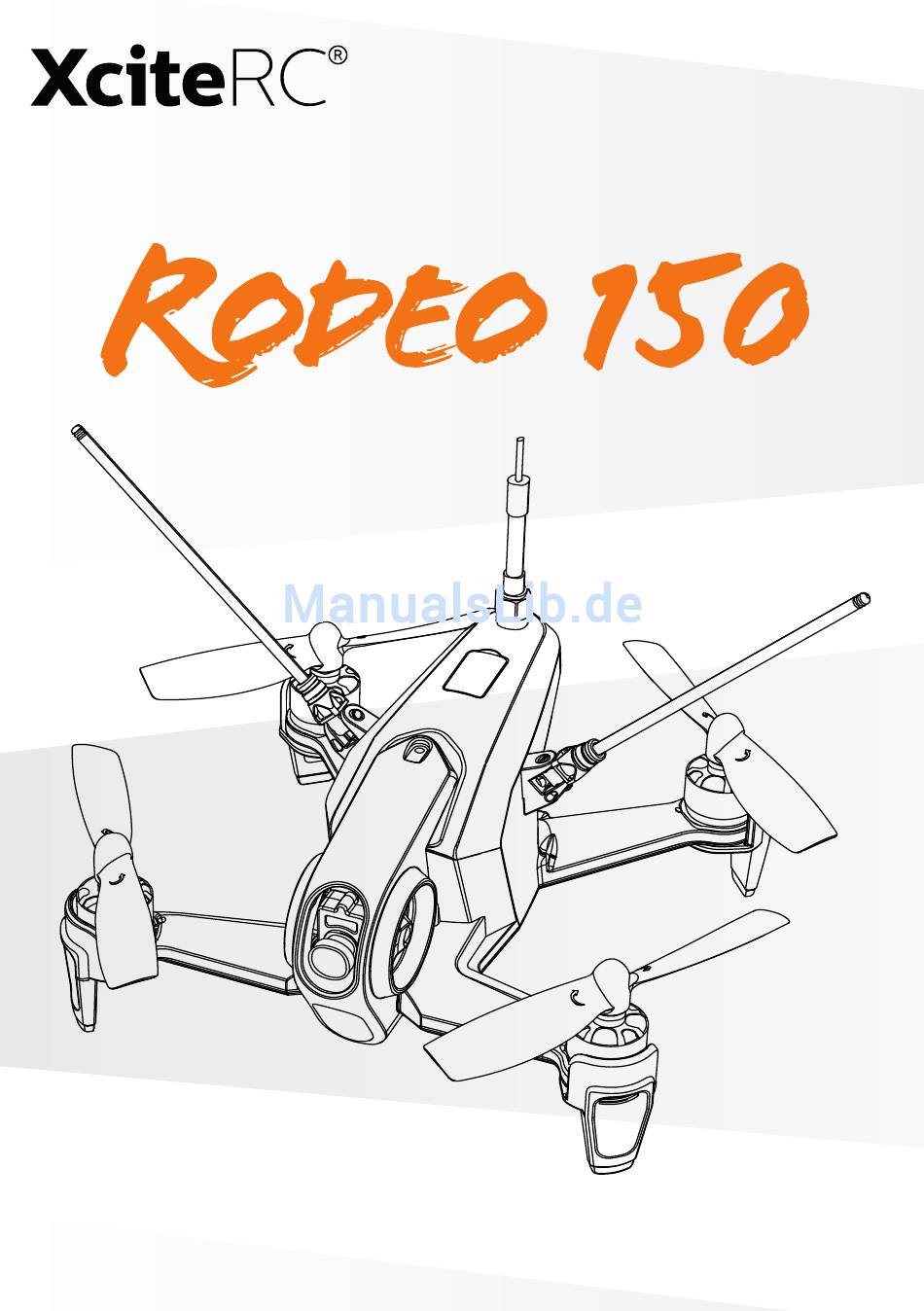

- Seite 1 Bedienungsanleitung Manual www.XciteRC.com Mode d‘emploi Walkera Rodeo 150 FPV Race-Copter #15004400, 15004470...
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG Rodeo 150... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Rodeo 150 von XciteRC. Die vorliegende Bedienungsanleitung enthält wich- tige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Sicherheitshinweise
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 6: Modellbeschreibung, Technische Daten
Rotordurchmesser: Abmessungen: 137 x 148 x 77mm Gewicht (mit Akku): 215 g Sender: DEVO 7 / DEVO F7 Empfänger: DEVO-RX716 Main Flight-Controller: FCS-Rodeo 150 FPV-Sender: TX5833 (CE) Motor: WK-WS-17-002 (CW/CCW) Drehzahlregler: Rodeo 150 Akku: 7.4V 850mAh 30C 2S LiPo Flugzeit:... -
Seite 7: Flugakku Aufladen
Motor mit dem beiliegenden linkslaufender rechtslaufender Gabelschlüssel wie in der Abb. gezeigt fest. Rotor Rotor ( Akku einlegen Bewegen Sie den Akkufach-Verschluss nach oben und öffnen das Akkufach. Akku einlegen und Fach wieder verschliessen. Battery cover button Rodeo 150... -
Seite 8: Senderbeschreibung
„Fortgeschrittener“ Modus: das Modell wird nur teilweise stabilisiert, reagiert stärker auf Steu- erausschläge, Rollen und Loopings können geflogen werden - ideal für erfahrene Piloten. „Profi“-Modus: ohne Stabilisierung, reagiert stark auf Steuerausschläge, Rollen und Loopings können geflogen werden - ideal für sehr erfahrene Piloten. Rodeo 150... -
Seite 9: Starten Und Fliegen
Mode 1 (Gashebel rechts) Mode 2 (Gashebel links) gesichert, das Modell reagiert nicht mehr auf den Sender. TEST: Geben Sie kurz Gas, die Motoren starten nicht mehr. Beachte: Nach erfolgreicher Bindung werden die Motoren Ruder Ruderhebel Gashebel Gashebel automatisch gesichert! Rodeo 150... -
Seite 10: Steuerfunktionen
Steuerfunktionen Steuerfunktionen Modell ( vorne) Mode 1 (Gas rechts) Mode 2 (Gas links) steigen / sinken PITCH vorwärts / rückwärts ROLEN links / rechts GIEREN links / rechts Rodeo 150... - Seite 11 Untergrund. (2) Der Roll-Modus benötigt Flugerfahrung. (3) Während der Rolle sinkt das Modell ein wenig, deshalb muss die Gasstellung permanent angepasst werden. (4) Geht der Akku zur Neige, ist der Roll-Modus nicht mehr verfügbar und wird automatisch deaktiviert. Rodeo 150...
-
Seite 12: Fpv-Flug, Landen
FPV-Flug · Landen First-Persion-View Flug First-Person-View (FPV) Flug* *bitte beachten Sie die nationalen Regelungen der zuständigen Behörden. WARNUNG: (1) Fliegen nur auf Kamerasicht benötigt Flugerfahrung! (2) Während des Fluges muss die Sichtweite vor dem Modell immer mindestens 50 m betragen. Fliegen Sie mit FPV, beachten Sie, dass die Reichweite der Videoverbindung maximal 300 m beträgt (die tatsächliche Reichweite kann durch Umgebungs- oder Witterungseinflüsse auch geringer sein - Crash- oder Absturzgefahr! (3) Achten Sie besonders auf Menschen, Tiere oder andere Hindernisse - Verletzungs- und Crashgefahr! -
Seite 13: Senderprogrammierung Devo F7
Senderprogrammierung DEVO F7 Senderprogrammierung DEVO F7 Boot Screen (Hauptmenü) Modelltyp Output Power display Modell Nummer Timer Senderspannung 00:00 01 A6 7.4V Ruder Trimmung Querruder-Trimmung Gashebelstellung (Prozent) Mode 1 (Höhenruder-Trimmung) Mode 1 (Gastrimmung) Mode 2 (Gastrimmung) Mode 2 (Höhenruder-Trimmung) Modellspeicher Model Select 7.4V 1 A Model 1 UP/DN... -
Seite 14: Schalterzuordnung
System Menu Status Active Channel Status: Drücken Sie R oder L und wählen “Active”. Channel: Drücken Sie R oder L um den gewünschten Videokanal zu wählen. Drücken Sie ENT um zu speichern und EXT um zum Hauptmenü zurückzukehren. Rodeo 150... -
Seite 15: Senderprogrammierung Devo 7
Drücken Sie UP oder DN und wählen “AERO”, drücken Sie Drücken Sie R oder L und wählen “NORM”. Drücken Sie ENT um zu speichern und EXT dann ENT um zu speichern und EXT um zum Modell Menü um zum Modell Menü zurückzukehren. zurückzukehren. Rodeo 150... -
Seite 16: Video-Kanaleinstellung
5 80 9MH z 5 79 0MH z 5 7 7 1 M H z 57 5 2M Hz 57 3 3M H z Schalter- Position (on/off) Beachte: um ein Videobild anzuzeigen, muss der Sende- und Empfangskanal übereinstimmen! Rodeo 150... -
Seite 17: Anschlüsse Der Rc-Platine, Empfänger
Um die Fixed ID zu löschen (sehen Sie hierzu auch die Senderanleitung, Kapitel Fixed ID), Clear-Taste drücken und das Modell einschalten. Die Fixed ID wird gelöscht, zur Bestätigung blinkt die rote LED des Empfängers langsam. Zusätzlich im Sendermenü ebenfalls die Fixed ID ausschalten. Rodeo 150... -
Seite 18: Anschluss, Update Flightcontroller
Gehen Sie auf die Walkera Webseite für die Update- Dateien und schließen die Kabel wie in der Abb. gezeigt www.walkera.com www.walkera.com USB-Kabel Brushless-Drehzahlregler (ESC) und -Motor Anschluss Vorne Brushless-Motor Brushless Brushless Brushless-Motor (rechtsdrehend) (linksdrehend) Brushless-Motor Brushless Brushless Brushless-Motor (linksdrehend) (rechtsdrehend) Rodeo 150... -
Seite 19: Reparaturen, Ersatzteile
Sie es - bevor Sie es benutzt haben - an Ihren Fachhändler oder an uns zurück und wir werden Ihnen Ersatz liefern. Für den XciteRC Rodeo 150 sind alle Teile als Ersatzteile verfügbar. Ist ein Teil defekt oder verschlissen, kön- nen Sie es entweder im Fachhandel oder online unter http://www.XciteRC.com neu erwerben. -
Seite 20: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 21: Declaration Of Conformity
Tel: 86 20 84915115 / 6 Fax,Email Fax: 86 20 84915117 Phone Tel: 86 20 84915115 / 6 Email: heli@walkera.com Fax,Email Fax: 86 20 84915117 Signature Email: heli@walkera.com Signature Iris Lin Iris Lin Sales director Sales director Date 07.05.2016 Date 04.15.2016 Rodeo 150... - Seite 22 Rodeo 150...
- Seite 23 Rodeo 150...
- Seite 24 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
