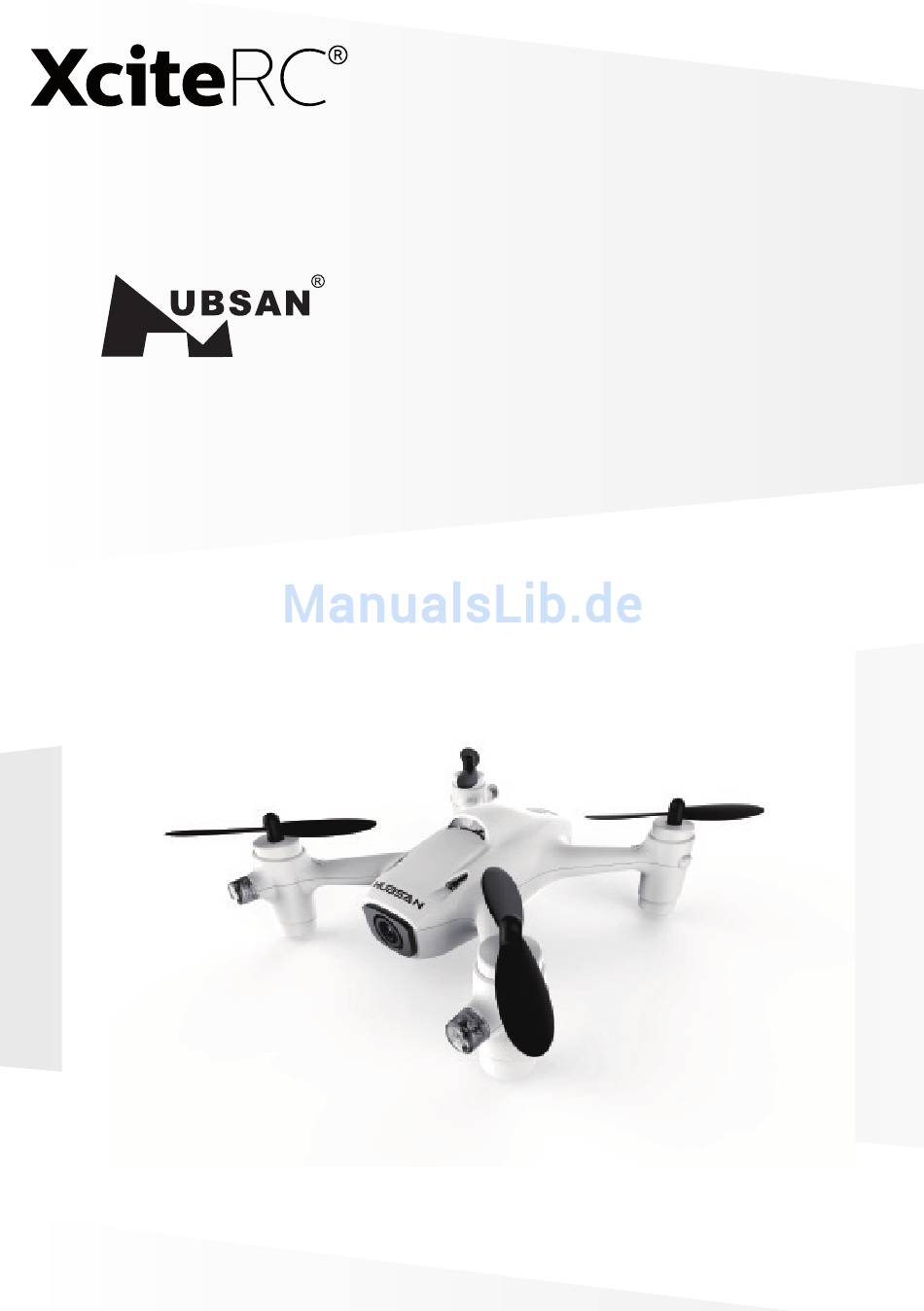

- Seite 1 Bedienungsanleitung Manual www.XciteRC.com Mode d‘emploi Hubsan X4 Cam Plus Quadrocopter - RTF-Drohne mit HD-Kamera, Altitude-Hold, Akku und Ladegerät #15030300 Hubsan X4 CAM PLUS (H107C+)
-
Seite 2: Inhaltsverzeichnis
Ausstattung vorbehalten. Aus Angaben und Abbildungen dieser Bedienungsanleitung können keine Ansprüche abgeleitet werden. KEINE HAFTUNG FÜR DRUCKFEHLER! ÄNDERUNGEN VORBEHALTEN! Die jeweils neueste Version dieser Anleitung finden Sie im Internet unter www.XciteRC.com © Copyright 2016 by XciteRC-Modellbau GmbH & Co. KG X4 Cam + GPS... -
Seite 3: Einführung
Einführung Vielen Dank für den Kauf des Hubsan X4 Cam + GPS von XciteRC. Die vorliegende Bedienungsanleitung enthält wichtige Hinweise für den Betrieb Ihres neuen Modells. Lesen Sie deshalb, bevor Sie das Modell in Betrieb nehmen, alle Anweisungen dieser Bedienungsanleitung vollständig durch, damit Sie Ihr Modell gefahrlos betreiben können. -
Seite 4: Erklärung Der Gefahrensymbole
Die folgenden Sicherheitshinweise müssen unbedingt beachtet werden. Für Sach-, Personen- oder Folge- schäden, die durch unsachgemäße Handhabung oder Nichtbeachtung der Sicherheitshinweise entstehen, übernimmt die XciteRC Modellbau GmbH & Co. KG keine Haftung. In diesen Fällen erlischt die Gewährleis- tung. Bewegen Sie Ihr Modell immer mit größter Vorsicht und Verantwortung, ansonsten kann es zu Schäden an fremden Eigentum oder gar Personenschäden kommen. -
Seite 5: Sicherheitshinweise Zum Umgang Mit Batterien Bzw. Akkus
Sicherheitshinweise Sender immer eingeschaltet bleiben! • Bewegen Sie Ihr Modell niemals mit schwachen Senderbatterien, da dies die Reichweite drastisch redu- ziert. • Wird der Antriebsakku leerer, wird zuerst das Modell langsamer, bis es nicht mehr richtig auf Steuerbe- fehle reagiert. Stellen Sie den Betrieb spätestens dann ein und wechseln den Fahrakku oder laden ihn wieder auf. -
Seite 6: Flugakku Aufladen
Lithium-Akku längere Zeit gelagert, kann er beschädigt werden. Die Firma XciteRC Modellbau GmbH & Co. KG kann den korrekten Umgang mit den von Ihnen verwendeten Akkus bzw. Batterien nicht überwachen, daher wird die Gewährleistung bei falscher Ladung oder Entladung ausgeschlossen. -
Seite 7: Modell Einschalten
Einschalten · Motoren entsichern · Senderbeschreibung werden. • Für den Sender können Sie vier AA-Alkaline Batterien oder NiMH-Akkus verwenden, oder aber auch einen 2S 7.4 V LiPo-Akku. Modell einschalten Die Sicherheitsschaltung des X4 verhindert, dass die Motoren nach dem Einschalten nicht sofort anlaufen können. -
Seite 8: Steuerfunktionen (Mode 2)
Steuerfunktionen Steuerfunktionen (Mode 2) Sender Bemerkungen steigen Der Gashebel steuert das Steigen oder Sinken des X4. Gashebel nach oben bewegen - das Modell steigt. Gashebel nach unten bewegen - das Modell sinkt. Verbleibt der Gashebel in der Mittelposition, schwebt der X4 und hält die aktuelle Höhe automatisch. -
Seite 9: Fotos / Videos Aufnehmen
Fotos/Videos aufnehmen · Statusanzeigen · Headless Mode Fotos / Videos aufnehmen Foto Video • Um die Aufnahmefunktion zu nutzen, muss eine microSD-Karte in das Modell eingelegt sein (siehe Abb. oben links). • Ist das Modell eingeschaltet und gebunden, leuchten die rote und blaue LED im Speicherkarten-Slot. Ggf. -
Seite 10: Flips Und Rollen
Flips und Rollen · Propeller ersetzen Flips und Rollen Gashebel kurz drücken, um den Flip-Mode ein- oder auszuschalten. Ist der Flip-Mode aktiv, piepst der Sender ca. 2 Sekunden. Während dieser 2 Sekunden gewünschten Steuerknüppel (z.B. Rollen) bis zum Anschlag drücken, der X4 macht dann einen Flip in diese Richtung. Propeller ersetzen BEACHTE: die Propeller des X4 sind nicht identisch! Jeder Propeller ist mit A oder B markiert und muss an die vorgesehene Position montiert werden. -
Seite 11: Steuerfunktionen Umkehren
Steuerfunktionen umkehren · Experten-Modus · Sensitivity Steuerfunktionen umkehren Wollen Sie die Steuerfunktionen Ihren persönlichen Vorlieben anpassen und umkehren, gehen Sie wie folgt vor: Gashebel in die unterste Position bringen und gleichzeitig den Steuerknüppel ca. 1 Sekunde drücken, um in das Sender-Hauptmenü zu gelangen - das LCD-Display zeigt SE. Bewegen Sie nun den entsprechenden Trimmhebel nach oben oder unten oder zur Seite um Reverse auszuwählen. -
Seite 12: Sender-Kalibrierung Bzw. Mode-Umschaltung
Sender-Kalibrierung/Mode umschalten · Exploded View Sender-Kalibrierung bzw. Mode-Umschaltung Sender-Kalibrierung kann notwendig werden, wenn der X4 nicht mehr wie gewohnt auf die Steu- erbefehle des Senders re- agiert. MODE 2-Sender (Werkseinstellung): beide Steuerknüppel in die obere linke Ecke bewegen und gleichzeitig Sender ein- schalten. -
Seite 13: Fehlersuche
Fehlersuche Bezeichnung Nr. Bezeichnung Empfänger Kamerahalterung 720p Kamera-Modul Akkufach Motor 820 rechtsdrehend Akkufachdeckel Motor 820 linksdrehend Untere Verkleidung Li-Po Flugakku Obere Verkleidung LED rot Motorhalte-Gummi oben LED blau Motorhalte-Gummi unten Propeller A schwarz Schraube Propeller B schwarz Schraube Barometer-Schaumstoff Schraube LED-Abdeckung transparent LED-Lichtleiste transparent Fehlersuche... - Seite 14 8. X4 hebt nicht ab - Überprüfen Sie, ob die Propeller an den korrekten Positionen (A oder B) montiert sind. Fehlersuche - Überprüfen Sie, ob die Motoren korrekt montiert sind. Es gibt zwei verschiedene Motoren (rechts- oder linkslaufend), die verschiedenfarbige Anschlusskabel besitzen. schwarz blau weiß...
- Seite 15 10. Motoren drehen nach einem Crash nicht mehr frei Fehlersuche - Überprüfen, ob Fusseln oder Haare den Motor blockieren. - Überprüfen, ob die Propeller frei drehen, ggf. etwas anheben - bringt das keinen Erfolg -> Motor ersetzen 11. Einer oder mehrere Motoren drehen nicht mehr - Überprüfen, ob die Propeller frei drehen, ggf.
-
Seite 16: Reparaturen, Ersatzteile
XciteRC Modellbau GmbH & Co. KG - Service, Autenbachstrasse 12, D-73035 Göppingen, Tel. +49 7161 40 799 50 Email: service@xciterc.de Ersatzteile für den XciteRC X4 Cam + GPS können Sie entweder im Fachhandel oder online unter http:// www.XciteRC.com beziehen. X4 Cam + GPS... -
Seite 17: Hinweise Zum Umweltschutz
Lagerung oder Entsorgung die Umwelt oder Ihre Gesundheit schädigen können. Batterien enthalten aber auch wichtige Rohstoffe wie z.B. Eisen, Zink, Mangan oder Nickel und werden wieder verwertet. Sie können die Batterien nach Gebrauch entweder ausreichend frankiert an uns zurücksenden: XciteRC Modellbau GmbH & Co.KG Autenbachstr. 12 D-73035 Göppingen oder in unmittelbarer Nähe (z.B. -
Seite 18: Konformitätserklärung
CE-Konformitätserklärung SHENZHEN HUBSAN TECHNOLOGY COMPANY LIMITED ADD: 13th Floor, Bldg 1C, Shenzhen Software Industry Base, Xuefu Road, Nanshan District, Shenzhen，China Tel: 86-755-8394 9987 Fax:86-755-8394 7815 Declaration of Conformity Product: X4 CAM PLUS Model Number: H107C+/H1000 Manufacture's Name: SHENZHEN HUBSAN TECHNOLOGY COMPANY LIMITED Manufacture's Address: 13th Floor, Bldg 1C, Shenzhen Software Industry Base, Xuefu Road, Nanshan District, Shenzhen, China 518054 We, SHENZHEN HUBSAN TECHNOLOGY COMPANY LIMITED, declare under our sole responsibility that the above... - Seite 19 X4 Cam + GPS...
- Seite 20 XciteRC Modellbau GmbH & Co. KG Autenbachstraße 12 D-73035 Göppingen Phone: +49 7161 40 799 0 Fax: +49 7161 40 799 99 E-Mail: info@xciterc.de Web: www.XciteRC.com...
