9. SIkkerHedSanordnInger
Apparatet er udstyret med de nedenfor beskrevne sikkerhedsanordninger:
- beskyttelsesafskærmning af slibeskive: Beskytter operatøren mod slibeskivestyk-
ker, som kan løsne sig under slibearbejdet.
Denne beskyttelsesafskærmning skal altid være monteret, når maskinen
anvendes.
Kontroller altid at afskærmningerne er i perfekt stand og monteret korrekt. Eventuelle
beskadigelser eller revner udsætter operatøren for en sikkerhedsrisiko.
- afbryder: Maskinen er udstyret med en sikkerhedsafbryder med udløserspole. I
tilfælde af en pludselig strømafbrydelse, deaktiveres afbryderen og frakobler auto-
matisk maskinens tilslutning til nettet. Når strømforsyningen genoprettes, genstarter
maskinen ikke. For at starte maskinfunktionen skal du aktivere afbryderen igen.
- Sikkerhedstrykknap: Denne anvendes til at blokere armen i fuldt opret stilling.
Når trykknappen frigives, er armen blokeret. Denne indstilling er nødvendig, når
der skal foretages justering af filevinkler samt ved udskiftning og opretning af
slibeskiven.
Når trykknappen holdes nedtrykket, er armen fri. Denne indstilling er nødvendig,
når der skal foretages slibearbejde.
Hvis armen frigøres uventet under slibearbejdet, træder trykknappen i funktion og
blokerer den i opret stilling.
10. anVendelSeSformÅl
Dette apparat er en elektrisk slibemaskine til motorsavskæder.
- Anvend udelukkende apparatet til de anviste kædetyper i tabellen med tekniske
data.
- Brug ikke apparatet til gennemskæring eller til slibning af genstande bortset fra de
foreskrevne kædetyper.
- Fastgør apparatet omhyggeligt på arbejdsbænk eller væggen.
- Apparatet er ikke beregnet til anvendelse i miljøer, hvor der forekommer ætsende
stoffer eller eksplosive gasarter.
- enhver anden anvendelse betragtes som forkert.
Konstruktøren kan ikke holdes ansvarlig for eventuelle skader forårsaget af forkert
eller utilsigtet brug.
11. udPaknIng
Slibemaskinen leveres delvist samlet.
12. STandardudSTyr (fIg.2)
1 - Base
2 - Gruppen arm-motor
3 - Brugsanvisning
4 - Kontrolskema
6 - Slibeskive Ø 145x3.2x22.2
7 - Slibeskive Ø 145x4.7x22.2
8 - Slibeskive Ø 145x6x22.2
12 - Spændeskrue M10x40, arm
13. konTrol af SlIbeSkIVen
Hæng slibeskiven op gennem det centrale hul. Bank forsigtigt med en metalgenstand
på slibeskivens kant (fig.3). Hvis der høres en hul ikke-metallisk lyd, kan slibeskiven
være beskadiget: brug den ikke!

14. InSTallaTIon

PaS PÅ!
Sørg for at maskinen ikke forankres i operatørens øjenhøjde. Det anbefales at montere
maskinen i en maksimal højde på cirka 1,2-1,3 meter over gulvet.
Maskinen kan forankres på et arbejdsbænk eller på væggen.
14.1 forankrIng PÅ arbeJdSbÆnk
- Forankring af basen (fig.4): Brug 2 skruer M8 med spændskiver og møtrikker
(materialet medfølger ikke) og indsæt dem i spændehullerne F4. Vær omhyggelig
når basen placeres på arbejdsbænken, som angivet på detaljetegningen.
- Montering af arm (fig.5): For at spænde gruppen arm-motor på basen indsættes
skruen V5 i det dertil hørende hul F5. På bagsiden indsættes spændskiven R5,
hvorefter drejegrebet M5 skrues fast.
14.2 forankrIng PÅ VÆg
- Forankring af basen (fig.6): Brug 2 indsatser med tilhørende skruer og spændskiver
(materialet medfølger ikke) og indsæt dem i spændehullerne F6.
- Montering af arm (fig.5): For at spænde gruppen arm-motor på basen indsættes
skruen V5 i det dertil hørende hul F5. På bagsiden indsættes spændskiven R5,
hvorefter møtrikken D5 strammes.
14.3 monTerIng af HÅndgrebeT (fIg.7)
- Skru håndgrebet 17 helt fast på skruen V7.
15. oPlySnInger om kÆden
Kæden skal undersøges omhyggeligt, før den slibes, for at konstatere at den er i
god stand.
30
P00801028_R02.indd 30
13 - Spændskive til skrue M10
14 - Drejegreb til standsning af arm
15 - Spændemøtrik M10, arm
16 - Håndgreb
19 - Slibeskabelon
20 - Slibeskiveopretter
21 - Sekskantnøgle 4 mm
22 - Sekskantnøgle 5 mm
da
(fig.11) skæretanddelene er:
1 Øverste del
2 Filevinkel øverst
3 Filevinkel på siden
4 Slibefordybning
5 Dybdebegrænser
6 Overkant
7 Hæl
8 Nittehul
16. IdenTIfIkaTIon af kÆden
- Før du går igang med slibningen, er det nødvendigt at kende kædetypen og de
relevante justeringsvinkler. Du kan finde oplysninger om dette i brugsanvisningen
for motorsaven, som kæden er monteret på, eller på kædens emballage.
- Normalt vil du kunne finde kædens identifikationskode på kædens drivled.
- Kædetypen kan også identificeres ved hjælp af instrumentmålinger med skabelon
og skydelære.

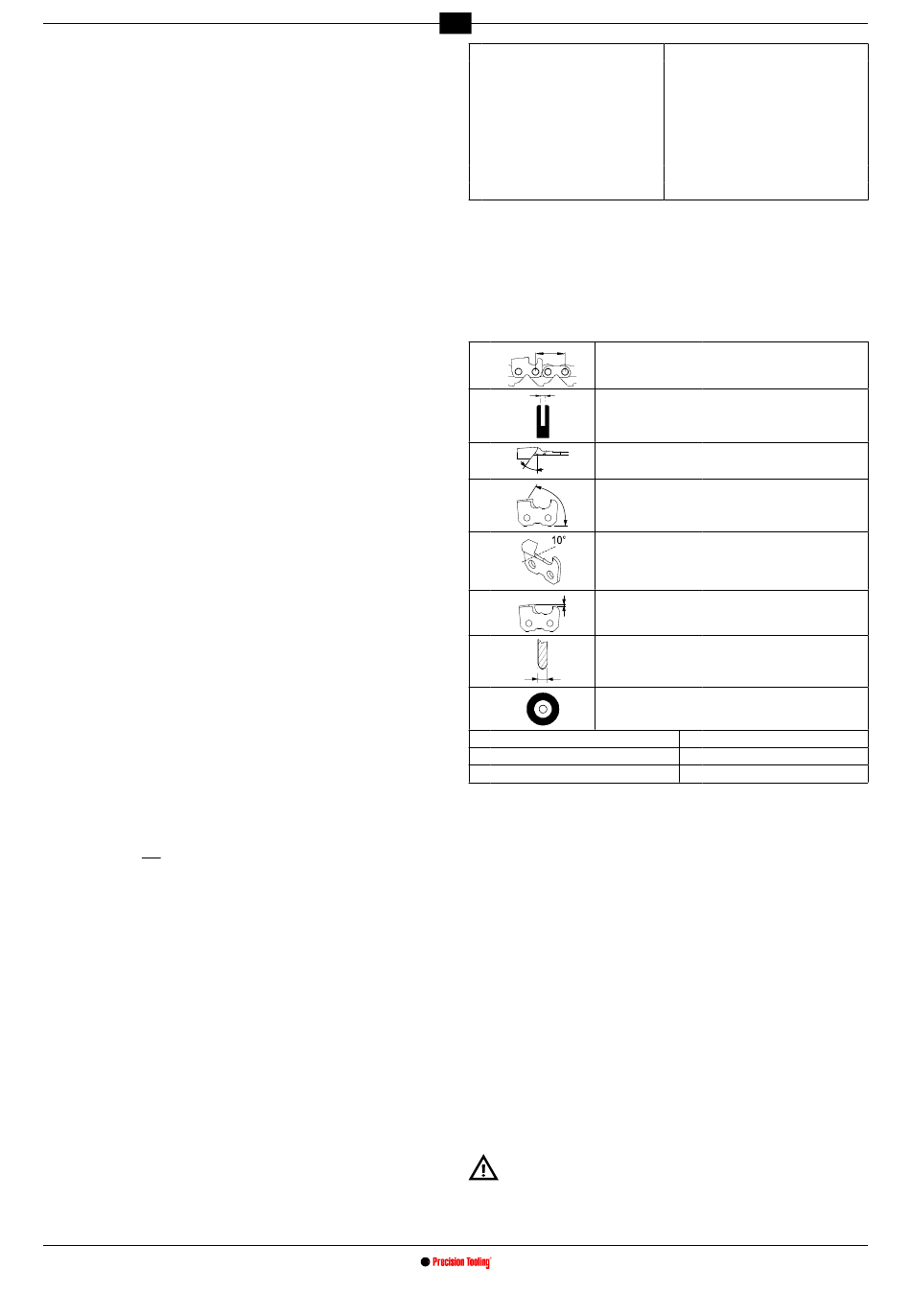

- Du kan finde en KÆDETABEL bagest i denne brugsanvisning.
Tabellens kolonner angiver følgende data:
÷ 2
a Kædeledsdeling
b Bredde på kædens drivled
Øvre filevinkel (rotation skær)
c
d Skærevinkel (rotation arm)
e Nedre vinkel (runding skær)
f Begrænserens dybde
g Slibeskivens tykkelse
H Kode slibeskive
I Koder Oregon-kæder
l Koder Windsor-kæder
m Koder SARP-kæder
16.1 InSTrumenTmÅlIng (fIg.13)
a - v ed hjælp af en passende skabelon kan dybdebegrænserens dybde aflæses.
b - ved at føre skabelonen hen på denne side kan du fastsætte kædens
KÆDELEDSDELING.
c - ved at føre skabelonen hen på denne side kan du fastsætte skæretandlængden.
d - D rivleddets bredde kan aflæses ved hjælp af et passende måleinstrument (f.eks.
en skydelære).
17. oPlySnInger om SlIbeSkIVen
- Find den slibeskive der er egnet til kædetypen, der skal slibes, ved hjælp af kæde-
tabellen bagest i brugsanvisningen.
- Tving ikke en slibeskive ned over rotordrevet og foretag ingen ændringer på skivens
centreringshul. Brug ikke slibeskiver, der ikke passer perfekt.
- Når slibeskiven monteres, skal rotordrev og flange være helt rene og
ubeskadigede.
- Kontroller at rotordrevets eksterne diameter er identisk med flangens.
18. monTerIng af SlIbeSkIVen
- Løsn skruen V10 og drej afskærmningen P10 (fig.8).
- Fjern skruen V8 og flangen F8, som befinder sig på rotordrevet (fig.8).
- Vælg slibeskiven i forhold til kædetypen, der skal slibes (kolonne H i
kædetabellen).
- Indsæt og centrer slibeskiven perfekt i dens leje på rotordrevet (fig.14-15).
- Indsæt flangen F8 og stram skruen V8 (fig.14).
vær meget omhyggelig med montering af flangen; den skal vende som
angivet på fig.15-16.
En slibeskive, der monteres med en alt for stramt spændt flange, kan gå i
stykker under slibningen og udsætte operatøren for fare. For at undgå dette,
skal M6x25 skruens drejningsmoment være 7 nm (kontroller om muligt dette
med en momentnøgle).
- Luk afskærmningen P10 igen og spænd den tilhørende skrue V10. Pas på med ikke at
stramme skruerne for meget under dette arbejde for ikke at vride afskærmningen skæv.
(fig.12) Kædedelene er:
1 Forbindelsesled
2 Venstre skæretand
3 Højre skæretand
4 Kædens drivled
5 Nitte
n Koder Carlton-kæder
o Koder Stihl-kæder
P Koder EM-kæder
