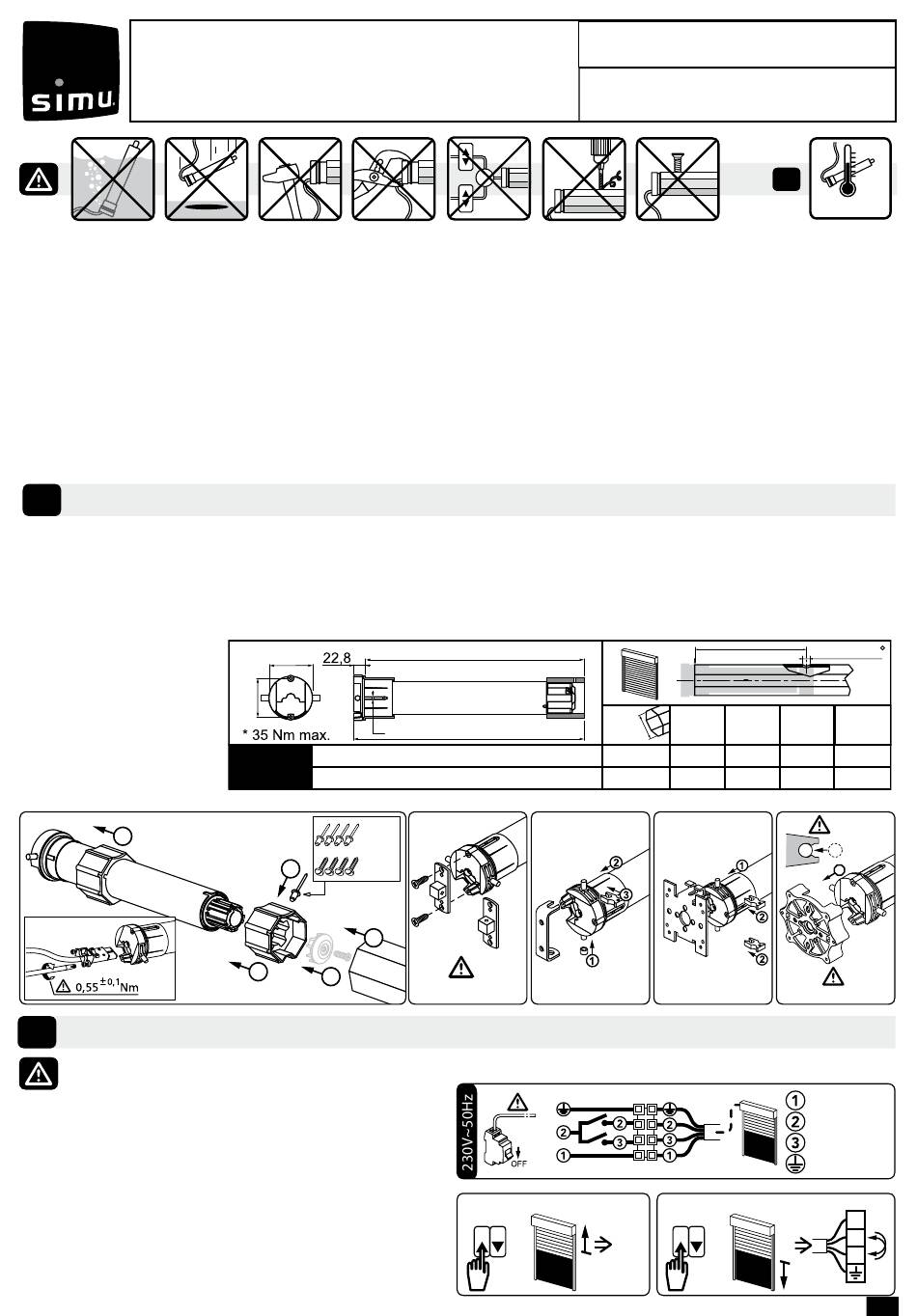

Einstellen Der Endlagen - simu T5E Originalanleitung

Diese Anleitung gilt für alle Antriebe vom T5E, deren Ausführungen im aktuellen Katalog zu finden sind.
Bestimmungsgemäße Verwendung: Die Antriebe T5E wurden für den Antrieb aller Arten von Rollläden. Der Installateur, ein Fach-
mann für Gebäudeautomation, muss sicherstellen, dass die Installation des Antriebs nach Montage den geltenden Vorschriften des
Orts der Inbetriebnahme entspricht. Hierzu gehören insbesondere die Norm: EN 13659 (Rollläden).
Haftung: Lesen Sie bitte vor der Montage und Verwendung des Antriebs diese Installationsanleitung sorgfältig durch.
Beachten Sie außer den Anweisungen in dieser Anleitung auch die detaillierten Hinweise im beiliegenden Dokument Sicherheit-
shinweise. Die Installation des Antriebs muss von einem Fachmann für Gebäudeautomation unter Einhaltung der Anweisungen
von SIMU und der am Ort der Inbetriebnahme geltenden Vorschriften ausgeführt werden. Jede Nutzung des Antriebs zu Zwecken,
die über den im vorliegenden Dokument beschriebenen Anwendungsbereich hinausgehen, ist untersagt. Jede Missachtung dieser
sowie aller anderen in dieser Anleitung und im beiliegenden Dokument Sicherheitshinweise enthaltenen Anweisungen führt zum
Ausschluss jeglicher Haftung und Gewährleistungsansprüche an SIMU. Der Installateur hat seine Kunden auf die Nutzungs- und
Wartungsbedingungen des Antriebs hinzuweisen und ihnen diese sowie das beiliegende Dokument Sicherheitshinweise nach
Abschluss der Installation des Antriebs auszuhändigen. Wartungs- und Reparaturarbeiten für den Antrieb dürfen ausschließlich von
Fachleuten für Gebäudeautomation ausgeführt werden. Für Fragen zur Installation des Antriebs und weiterführende Informationen
wenden Sie sich bitte an Ihren SIMU-Ansprechpartner oder besuchen Sie unsere Website www.simu.com.
1
Installation
Hinweise, die die installierende Fachkraft zu beachten hat:
- Die Verdrahtung muss internationalem oder dem IEC 60364 Standard entsprechen.
- Alle Kabel, die in Kontakt mit einer metallischen Wandung geraten könnten, müssen mit einer Hülse oder Ummantelung geschützt
und isoliert werden.
- Das Kabel des Antriebes kann demontiert werden : Wenn das Spannungsversorgungskabel beschädigt ist, muss es durch ein iden-
tisches Kabel ersetzt werden. Das Kabel muss vom qualifizierten Personal an den Motor angeschlossen werden. Bei der Stecker-
montage dürfen die Kontakte nicht beschädigt werden. Die Durchgängigkeit des Schutzleiters muss sichergestellt sein.
Bohrungen in der Welle :
Montage :
1
2

Einstellen der Endlagen

Während der Endlageneinstellung wird der Motorbetrieb um 1 Sekunde verzögert.
2.1. Verbinden Sie den Motor mit dem Einstellschalter
(Art.-Nr. :2006024). Dieser Schalter ist ausschließlich
für die Motoren T5E / T5E-SP / T6E-SP vorgesehen.
Verwenden Sie ihn in keinem Fall mit anderen
Motoren!
2.2. Überprüfen der Drehrichtung:
- Verbinden Sie den Schalter mit dem Stromnetz und drücken Auf:
1. Dreht sich die Achse "Aufwärts", gehen Sie zum Schritt 2.3. weiter.
2. Dreht sich die Achse "Abwärts" vertauschen Sie die Leitung Braun
(2) und Schwarz (3) und wiederholen den Test.
T5E
(230V~50Hz)
55
48*
4
T5E
08/17 • 10/17 • 15/17
20/17 • 25/17 • 35/17 • 50/12
230V~50Hz
Ø4,8 x 10
STAHL
5
Ø5 x 10
4
2
3
