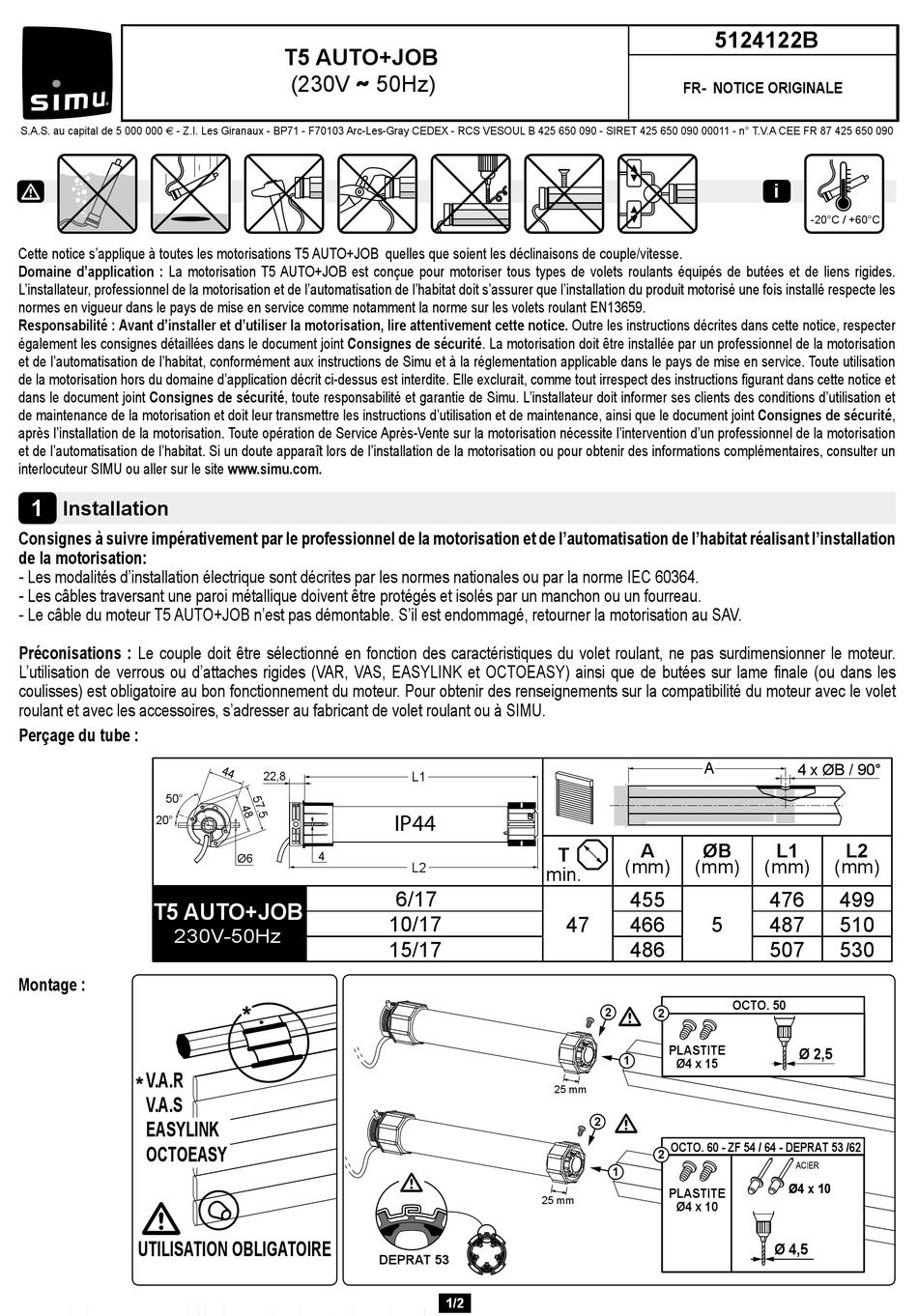

simu T5 AUTO+JOB Originalanleitung

S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - F70103 Arc-Les-Gray CEDEX - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
Cette notice s'applique à toutes les motorisations T5 AUTO+JOB quelles que soient les déclinaisons de couple/vitesse.
Domaine d'application : La motorisation T5 AUTO+JOB est conçue pour motoriser tous types de volets roulants équipés de butées et de liens rigides.
L'installateur, professionnel de la motorisation et de l'automatisation de l'habitat doit s'assurer que l'installation du produit motorisé une fois installé respecte les
normes en vigueur dans le pays de mise en service comme notamment la norme sur les volets roulant EN13659.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans cette notice, respecter
également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être installée par un professionnel de la motorisation
et de l'automatisation de l'habitat, conformément aux instructions de Simu et à la réglementation applicable dans le pays de mise en service. Toute utilisation
de la motorisation hors du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme tout irrespect des instructions figurant dans cette notice et
dans le document joint Consignes de sécurité, toute responsabilité et garantie de Simu. L'installateur doit informer ses clients des conditions d'utilisation et
de maintenance de la motorisation et doit leur transmettre les instructions d'utilisation et de maintenance, ainsi que le document joint Consignes de sécurité,
après l'installation de la motorisation. Toute opération de Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation
et de l'automatisation de l'habitat. Si un doute apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires, consulter un
interlocuteur SIMU ou aller sur le site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant l'installation
de la motorisation:
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- Le câble du moteur T5 AUTO+JOB n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
Préconisations : Le couple doit être sélectionné en fonction des caractéristiques du volet roulant, ne pas surdimensionner le moteur.
L'utilisation de verrous ou d'attaches rigides (VAR, VAS, EASYLINK et OCTOEASY) ainsi que de butées sur lame finale (ou dans les
coulisses) est obligatoire au bon fonctionnement du moteur. Pour obtenir des renseignements sur la compatibilité du moteur avec le volet
roulant et avec les accessoires, s'adresser au fabricant de volet roulant ou à SIMU.
Perçage du tube :
50°
20°
T5 AUTO+JOB
230V-50Hz
Montage :
V.A.R
V.A.S
EASYLINK
OCTOEASY
UTILISATION OBLIGATOIRE
T5 AUTO+JOB
(230V ˜ 50Hz)
22,8
IP44
4
Ø6
6/17
10/17
15/17
DEPRAT 53
L1
T
L2
min.
47
25 mm
25 mm
1/2
5124122B
FR- NOTICE ORIGINALE
A
A ØB
(mm) (mm) (mm)
455
466 5
486
OCTO. 50
2
2
PLASTITE
1
Ø4 x 15
2
OCTO. 60 - ZF 54 / 64 - DEPRAT 53 /62
2
1
PLASTITE
Ø4 x 10
i
-20°C / +60°C
4 x ØB / 90°
L1 L2
(mm)
476 499
487 510
507 530
Ø 2,5
Ø4 x 10
Ø 4,5
