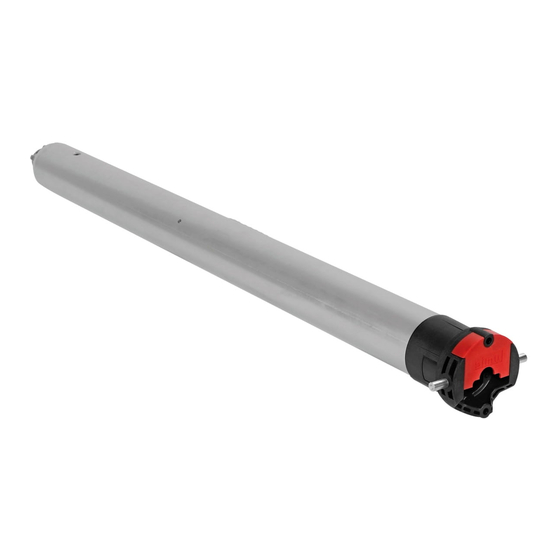

simu T3.5E Originalanleitung

T3.5E/T5E
FR-
(230V~50Hz)
SIMU S.A.S. au capital de 5 000 000 € - Zone Industrielle Les Giranaux - 70100 ARC-LÈS-GRAY - FRANCE - RCS VESOUL B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR87 425 650 090
Cette notice s'applique à toutes les motorisations T3.5E/T5E dont les déclinaisons sont disponibles au catalogue en vigueur.
Domaine d'application : Les motorisations T3.5E/T5E sont conçues pour motoriser tous types de volets roulants, tous types de stores toiles
verticaux d'extérieur à l'exception des systèmes avec loquets. Pour l'utilisation avec stores Zip, l'usage d'un accessoire de type roue ABS est
recommandé afin d'assurer le bon fonctionnement du store Zip tout au long de sa vie. L'installateur, professionnel de la motorisation et de
l'automatisation de l'habitat doit s'assurer que l'installation du produit motorisé une fois installé respecte les normes en vigueur dans le pays de
mise en service comme notamment la norme sur les volets roulant EN13659, et les stores d'extérieur EN 13561.
Responsabilité : Avant d'installer et d'utiliser la motorisation, lire attentivement cette notice. Outre les instructions décrites dans cette
notice, respecter également les consignes détaillées dans le document joint Consignes de sécurité. La motorisation doit être installée par un
professionnel de la motorisation et de l'automatisation de l'habitat, conformément aux instructions de SIMU et à la réglementation applicable dans
le pays de mise en service. Toute utilisation de la motorisation hors du domaine d'application décrit ci-dessus est interdite. Elle exclurait, comme
tout irrespect des instructions figurant dans cette notice et dans le document joint Consignes de sécurité, toute responsabilité et garantie de
SIMU. L'installateur doit informer ses clients des conditions d'utilisation et de maintenance de la motorisation et doit leur transmettre les instructions
d'utilisation et de maintenance, ainsi que le document joint Consignes de sécurité, après l'installation de la motorisation. Toute opération de
Service Après-Vente sur la motorisation nécessite l'intervention d'un professionnel de la motorisation et de l'automatisation de l'habitat. Si un doute
apparaît lors de l'installation de la motorisation ou pour obtenir des informations complémentaires, consulter un interlocuteur SIMU ou aller sur le
site www.simu.com.
1
Installation
Consignes à suivre impérativement par le professionnel de la motorisation et de l'automatisation de l'habitat réalisant
l'installation de la motorisation :
- Les modalités d'installation électrique sont décrites par les normes nationales ou par la norme IEC 60364.
- Les câbles traversant une paroi métallique doivent être protégés et isolés par un manchon ou un fourreau.
- T3.5E : Le câble du moteur n'est pas démontable. S'il est endommagé, retourner la motorisation au SAV.
- T5E : Le câble du moteur est démontable. S'il est endommagé, le remplacer à l'identique. Le raccordement du câble au moteur
doit être réalisé par du personnel qualifié. Le connecteur doit être monté sans endommager les contacts. La continuité de terre
doit être assurée.
Perçage du tube :
Montage :
1
2
Réglage des fins de course
Durant les opérations de réglage des fins de course,
le fonctionnement du moteur sera retardé de 1 seconde.
2.1. Connecter le moteur à l'interrupteur de réglage
(réf.: 9025462).
IP44
IP44
Ø4,8 x 10
5,3 Nm max
ACIER
5
Ø5 x 10
4
2
25 Nm max
3
5013732J
A
C ØB
D
2
9910013
1
9910014
*Uniquement T5E (
PE
N
L
FR- NOTICE ORIGINALE
i
-20°C / +60°C
448
4,2 8 5,5
472
583
47 5 26 4,2
657
1
3
2
35 Nm max
)
*
472 488
495 510
596 619
670 693
1
Bleu
Marron
Noir
Vert/jaune
FR
1/3
