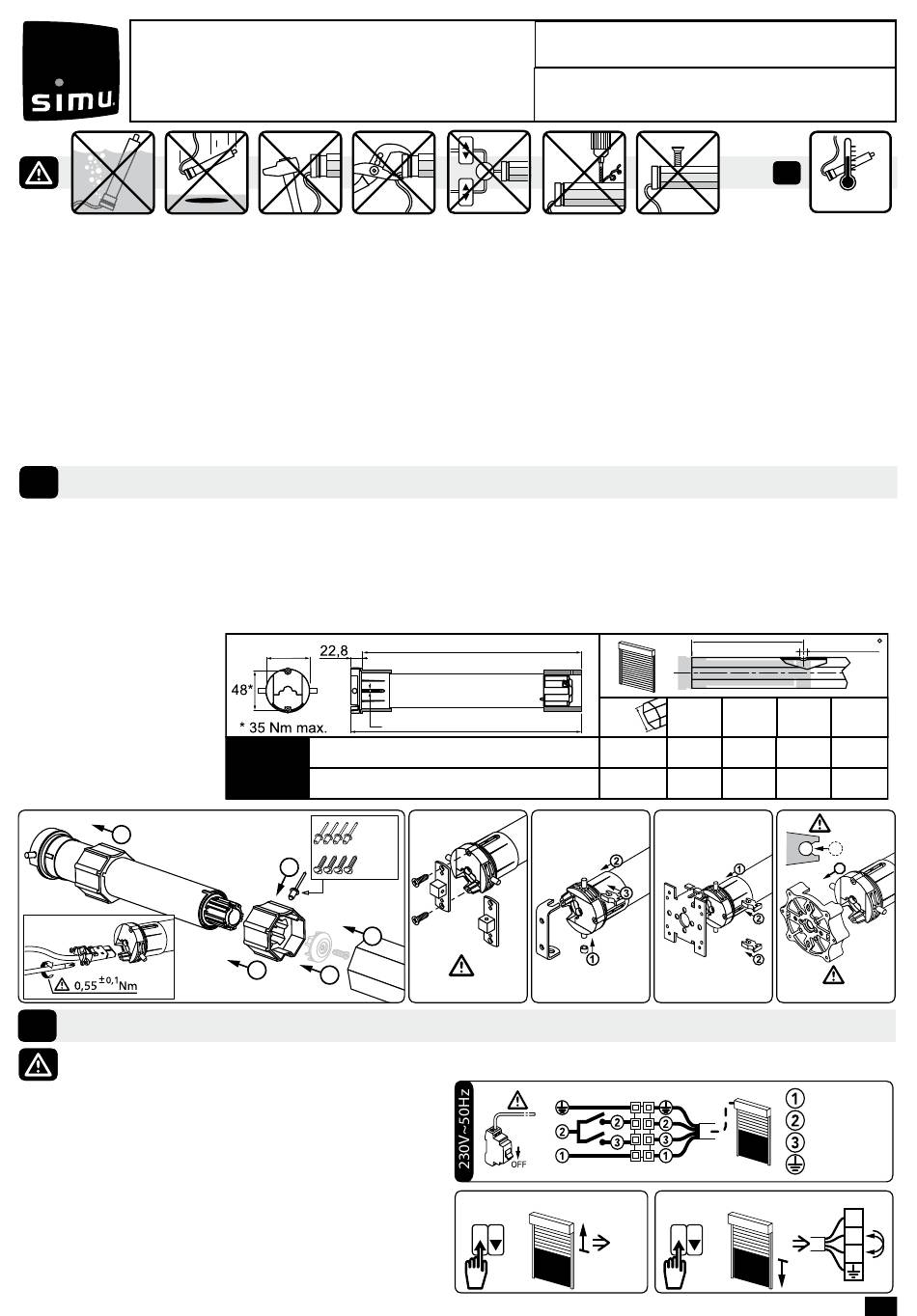

Montage - simu T5E Originalanleitung

Deze handleiding is geldig voor alle uitvoeringen van de motorisaties T5E die in de actuele catalogus zijn opgenomen.
Toepassingsgebied: De motorisaties T5E zijn ontworpen voor het motoriseren van elke typ rolluik. Het gemotoriseerde systeem moet
geïnstalleerd worden door een erkende installateur van automatiseringssystemen in woningen, in overeenstemming met de instructies
van SIMU en met de van het land van gebruik geldende normen en met name met de norm voor rolluiken EN13659.
Verantwoordelijkheid: Voordat de motorisatie geïnstalleerd en gebruikt wordt, moet deze handleiding zorgvuldig gelezen wor-
den. Houd u altijd aan de aanwijzingen die in deze handleiding staan. Houd u ook altijd aan de gedetailleerde voorschriften die in het
bijgevoegde document Veiligheidsvoorschriften staan. De motorisatie moet geïnstalleerd worden door een erkende installateur van
automatiseringssystemen in woningen, in overeenstemming met de instructies van SIMU en met de in het land van gebruik geldende
wet- en regelgeving. Ieder gebruik van de motorisatie buiten het hierboven beschreven toepassingsgebied is verboden. Hierdoor en
door het niet opvolgen van de instructies die in deze handleiding en in het bijgevoegde document Veiligheidsvoorschriften staan,
vervalt de aansprakelijkheid en de garantie van SIMU. De installateur moet de klant informeren over de voorwaarden voor het gebruik
en het onderhoud van de motorisatie en moet hem/haar, na de installatie van de motorisatie, de aanwijzingen voor het gebruik en het
onderhoud, evenals het bijgevoegde document Veiligheidsvoorschriften, overhandigen. Servicewerkzaamheden aan de motorisatie
mogen alleen uitgevoerd worden door een erkende installateur van automatiseringssystemen in woningen. Raadpleeg, bij twijfel tijdens
de installatie van de motorisatie of voor aanvullende informatie uw SIMU leverancier of ga naar de website www.simu.com.
1
Installation
Verplichte voorschriften voor de erkende installateur van automatiseringssystemen in woningen die de installatie van de
motorisatie uitvoert:
- Bedradingsvoorschriften worden voorgeschreven volgens de nationale normen of IEC 60364 normen.
- Kabels die door een metalen schot lopen moeten beschermd en geïsoleerd worden door een doorvoerrubber of.
- De kabel van de motor is afneembaar. Vervang hem door een identiek exemplaar als hij beschadigd raakt. De aansluiting van
de kabel van de motor moet worden uitgevoerd door gekwalificeerd personeel. De connector moet worden gemonteerd zonder de
contactpunten te beschadigen. De aardaansluiting moet worden verzekerd.
Het Boren van de gaten:

Montage:

1
2
Instelling van de eindschakelaars
Tijdens het instellen van de eindschakelaars wordt de werking van de motor 1 seconde vertraagd.
2.1. Sluit de motor aan op de schakelaar voor de instel-
ling (ref.: 2006024). Deze schakelaar is specifiek voor
de motoren T5E / T5E-SP / T6E-SP. In geen geval
gebruiken met een andere motor!
2.2. Controle van de draairichting:
- Sluit de schakelaar op de stroom aan en druk op ▲ :
1. Als de as in de richting "omhoog" draait, doorgaan naar stap 2.3.
2. Als de as in de richting "omlaag" draait, de draden Bruin (2) en
Zwart (3) van de motor verwisselen en de test opnieuw uitvoeren.
T5E
(230V~50Hz)
55
4
T5E
08/17 • 10/17 • 15/17
20/17 • 25/17 • 35/17 • 50/12
230V~50Hz
Ø4,8 x 10
STAAL
5
Ø5 x 10
4
2
3
NL- Vertaling van de originele handleiding
Z.I. Les Giranaux - BP71 70103 Arc-Les-Gray CEDEX – FRANCE RCS
L1
IP44
L2
9910013
9910014
25Nm max.
PE
L
N
1
>>
5013732H
SIMU S.A.S. au capital de 5 000 000 €
VESOUL B 425 650 090 SIRET 425 650 090 00011
n° T.V.A CEE FR 87 425 650 090
A
T A ØB
min. (mm) (mm)
47 585 5
47 659 5
2
>>
OK
i
-20°C / +60°C
4xØB / 90
L1 L2
(mm) (mm)
598 621
672 695
1
35Nm max.
Blauw
Bruin
Zwart
Geel/groen
1
2
3
1/3
