Einstellung Der Endbegrenzung - simu AUTOSUN Bedienungsanleitung

c- Drücken Sie gleichzeitig die AUF- und AB-Taste eines Hz Senders. Der Motor läuft 0,5 Sekunde in die eine, dann in die andere
Richtung. Der Sender steuert nun den Motor im Totmannbetrieb. Siehe Schritt 7.2.
7.2 - Überprüfen der Laufrichtung
Drücken Sie die AUF-Taste am Sender:
a- Wenn sich das Rolladenelement nach oben bewegt, wechseln Sie zum Schritt 7.3.
b- Wenn sich das Rolladenelement nach unten bewegt, ändern Sie die Richtung, indem
Sie die STOP-Taste mindestens 3 S. lang gedrückt halten. Der Empfänger bestätigt den
Richtungswechsel und dreht 0,5 S. lang in die eine, dann in die andere Richtung. Weiter mit
Schritt 7.3.

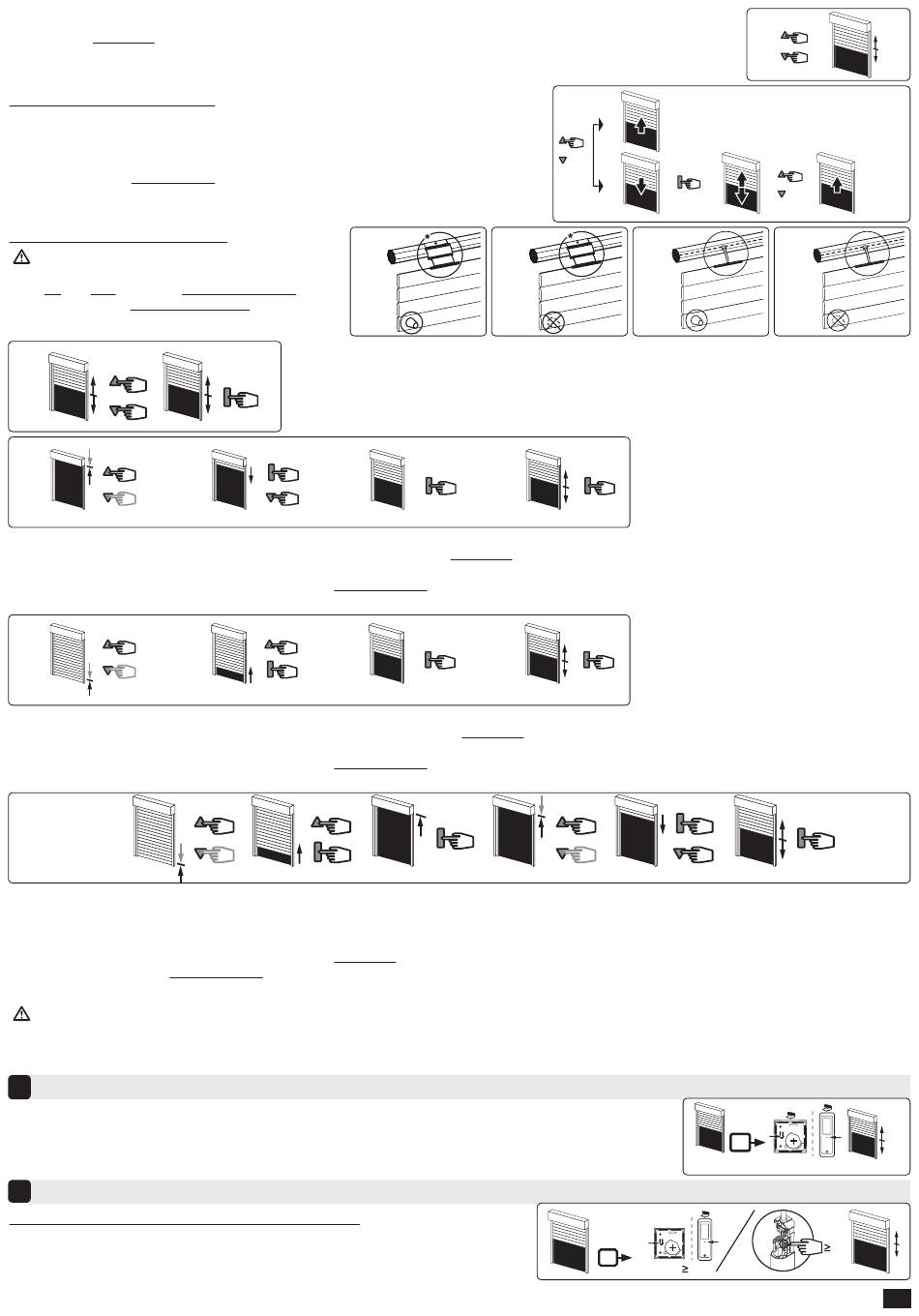

7.3 - Einstellung der Endbegrenzung

- Die Art der Einstellung der Endbegrenzung hängt von
den vier folgenden Montagesituationen ab:
- Mit oder ohne Endstopper, feste Wellenverbinder* (V.A.R
oder V.A.S) oder flexible Aufhängefedern für den Behang.
A 1
B 1
1- Fahren Sie den Motor mit den AUF und AB Tasten in die obere Endposition.
2- Um die obere Endlage zu speichern , drücken Sie die STOP und die AB Taste gleichzeitig. Der Motor fährt jetzt in AB Richtung.
3- Drücken Sie jetzt die STOP Taste um den Motor anzuhalten.
4- Zur Speicherung der Endbegrenzung OBEN drücken Sie 2 Sekunden lang die STOP Taste. Der Motor läuft 0,5 Sekunde in die eine, dann in die andere Richtung.
Weiter mit Schritt §8.
C 1
1- Fahren Sie den Motor mit den AUF und AB Tasten in die untere Endposition.
2- Um die untere Endlage zu speichern , drücken Sie die STOP und die AUF Taste gleichzeitig. Der Motor fährt jetzt in AUF Richtung.
3- Drücken Sie jetzt die STOP Taste um den Motor anzuhalten.
4- Zur Speicherung der Endbegrenzung OBEN drücken Sie 2 Sekunden lang die STOP Taste. Der Motor läuft 0,5 Sekunde in die eine, dann in die andere Richtung.
Weiter mit Schritt §8.
D
1- Positionieren Sie den Motor mit den AUF- oder AB Tasten an der Endbegrenzung UNTEN.
2- Zur Speicherung der Endbegrenzung UNTEN drücken Sie gleichzeitig die Tasten STOP und AUF. Der Motor läuft automatisch aufwärts
3- Wenn der Motor das Endbegrenzung OBEN erreicht, drücken Sie die Taste STOP.
4- Justieren Sie die Position gegebenenfalls mit den AUF- oder AB Tasten.
5- Zur Speicherung der Endbegrenzung OBEN drücken Sie gleichzeitig die Tasten STOP & NACH UNTEN. Der Motor läuft automatisch abwärts.
6- Halten Sie die Taste STOP 2 Sekunden lang gedrückt, um die Einstellung zu bestätigen. Der Motor stoppt und läuft 0,5 Sekunde in die eine, dann in die andere
Richtung. Weiter mit Schritt §8.
- Nach diesen Einstellungen, können sie den vorangehend benutzten Empfänger als ersten Steuerpunkt programmieren. In diesem Fall,
gemäß Kapitel §8 vorgehen. Ansonsten, um einen anderen Sender als erster Steuerpunkt zu programmieren: 3 Sek. lang auf den versetzten
Programmierknopf im Batteriepaket drücken (§5). Der Motor dreht kurz in eine Richtung und in die andere. Innerhalb von 2 Min., mit dem
gewünschten Sender §8 durchführen um die Programmierung zu bestätigen.
Programmierung des ersten individuellen Steuerpunkts
8
- Halten Sie die Taste "PROG" ca. 1 Sekunde lang gedrückt. Der Motor läuft 0,5 Sekunde in die eine, dann in die
andere Richtung.
Ihr Sender ist nun so programmiert, dass er den Motor zuverlässig steuert.Es sind alle in §11 beschriebenen
Funktionen aktiv.
Programmierung eines neuen (individuellen, Gruppen- oder Haupt-) Steuerpunkts
9
9.1 - Vorbereitung des Motors für einen weiteren Sender:
- Etwa 3 Sekunden lang auf Taste "PROG" des einzelnen Steuersenders (oder des
Batteriepakets) drücken. Der Motor läuft 0,5 Sekunde in die eine, dann in die andere
Richtung.
A
*V.A.R
V.A.S
Easylink
2
1- Drücken Sie gleichzeitig die AUF und die AB Taste des Senders. Der Motor läuft für 0,5 Sekunde in die eine
und in die andere Richtung.
2s
2- Drücken Sie die STOP Taste für 2 Sekunden. Der Motor läuft für 0,5 Sekunde in die eine und in die andere
Richtung. Die Einstellung ist beendet. Weiter mit Schritt §8.
2
2
1 2
>>
>>
B
*V.A.R
V.A.S
Easylink
3 4
2s
3 4
2s
3 4
OK >> 7.3
>> >> >> >>
3s
C D
5
PROG ≤1s
3s
PROG
>>
OK >> 7.3
6
2s
3s
3 /4
