simu T5 E Originalbetriebsanleitung

DE
S.A.S. au capital de 5 000 000 ! - Z.I. Les Giranaux - BP71 - 70103 Arc-Les-Gray CEDEX - RCS GRAY B 425 650 090 - SIRET 425 650 090 00011 - n° T.V.A CEE FR 87 425 650 090
ORIGINALBETRIEBSANLEITUNG
1
Installation
- Bohrungen in der Welle :
- Montage :
1
2
Einstellen der Endlagen
Während der Endlageneinstellung wird der Motorbetrieb um 1 Sekunde verzögert.
2.1. Verbinden Sie den Motor mit dem Einstellschalter
(Art.-Nr. :2006024). Dieser Schalter ist ausschließlich
für die Motoren T5 E / T5 ESP / T6 ESP vorgesehen.
Verwenden Sie ihn in keinem Fall mit anderen
Motoren!
2.2. Überprüfen der Drehrichtung:
- Verbinden Sie den Schalter mit dem Stromnetz und drücken Auf:
1. Dreht sich die Achse "Aufwärts", gehen Sie zum Schritt 2.3. weiter.
2. Dreht sich die Achse "Abwärts" vertauschen Sie die Leitung Braun
(2) und Schwarz (3) und wiederholen den Test.
2.3. Aktivieren des Endlagen-Einstellmodus:
- Drücken Sie gleichzeitig 3 Sek. lang Auf und Ab. Der Motor macht eine kurze Drehung in die
eine, dann in die andere Richtung*. Gehen Sie weiter zu Schritt 2.4.
2.4. Initialisieren der Sicherheitsabschaltung:
- Drücken Sie 3 Sek. lang Auf. Der Motor führt eine kurze Drehung in die eine, dann in die andere
Richtung aus*. Gehen Sie weiter zu Schritt 2.5.
2.5. Einstellen der unteren Endlage:
Die Verwendung von feste Wellenverbinder (VAR, VAS oder EASYLINK)
ermöglicht eine automatische Abschaltung für den unteren Endpunkt. In die-
sem Fall Gehen Sie direkt weiter zu 2.6 Schritt , wenn es nicht der Fall ist:
1. Positionieren Sie den Motor mit den Tasten Auf und Ab auf den
gewünschten unteren Abschaltpunkt.
2. Zum Speichern der unteren Endlage drücken Sie die Taste Auf 2 Mal
hintereinander:
1. Druck: 0,5 Sek.lang ohne Motordrehung.
2. Druck: Länger als 3 Sek. mit kurzer Motordrehung in die eine, dann in die andere Richtung*.Gehen Sie weiter zu Schritt 2.6.
* Die Unterstützung aufrechterhalten, bis der Motor eine Umdrehung in den zwei Richtungen durchgeführt hat.

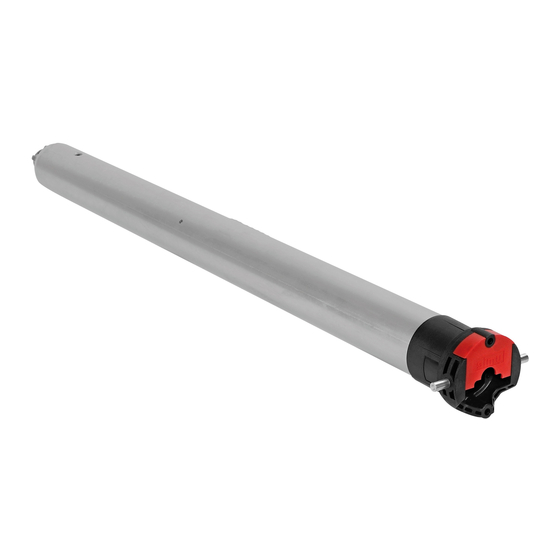

T5 E - 230V - 50Hz
Röhrmotor für Rollläden.
55
48
T5 E
08-17 • 10-17 • 15-17
20-17 • 25-17 • 35-17 • 50-12
230V-50Hz
Ø4,8 x 10
STAHL
5
Ø5 x 10
2
3
L1
4
L2
9910013
4
9910014
25Nm max.
Blau
Braun
Schwarz
Grün/gelb
1
>>
1
5013732G
Bitte gründlich vor der
Anwendung lesen.
T A
min. (mm)
47 585
47 659
2
3
1
PE
L
N
2
>>
OK
2
0,5s
>>
>>
6s max.
4xØB / 90
A
ØB L1 L2
(mm) (mm) (mm)
5 598 621
5 672 695
1
1
2
35N.m max.
1
2
3
≥3s
>>
≥3s
>>
≥3s
+ >>
1/2
