2 Merkmale und Funktionen des Oszilloskops
HINWEIS
28
Tabelle 2-2 Menü für „Edge Trigger"
Steuerelemente des Bedienfeldes „Edge Trigger"
Coupling LF-Reject
HF-Reject

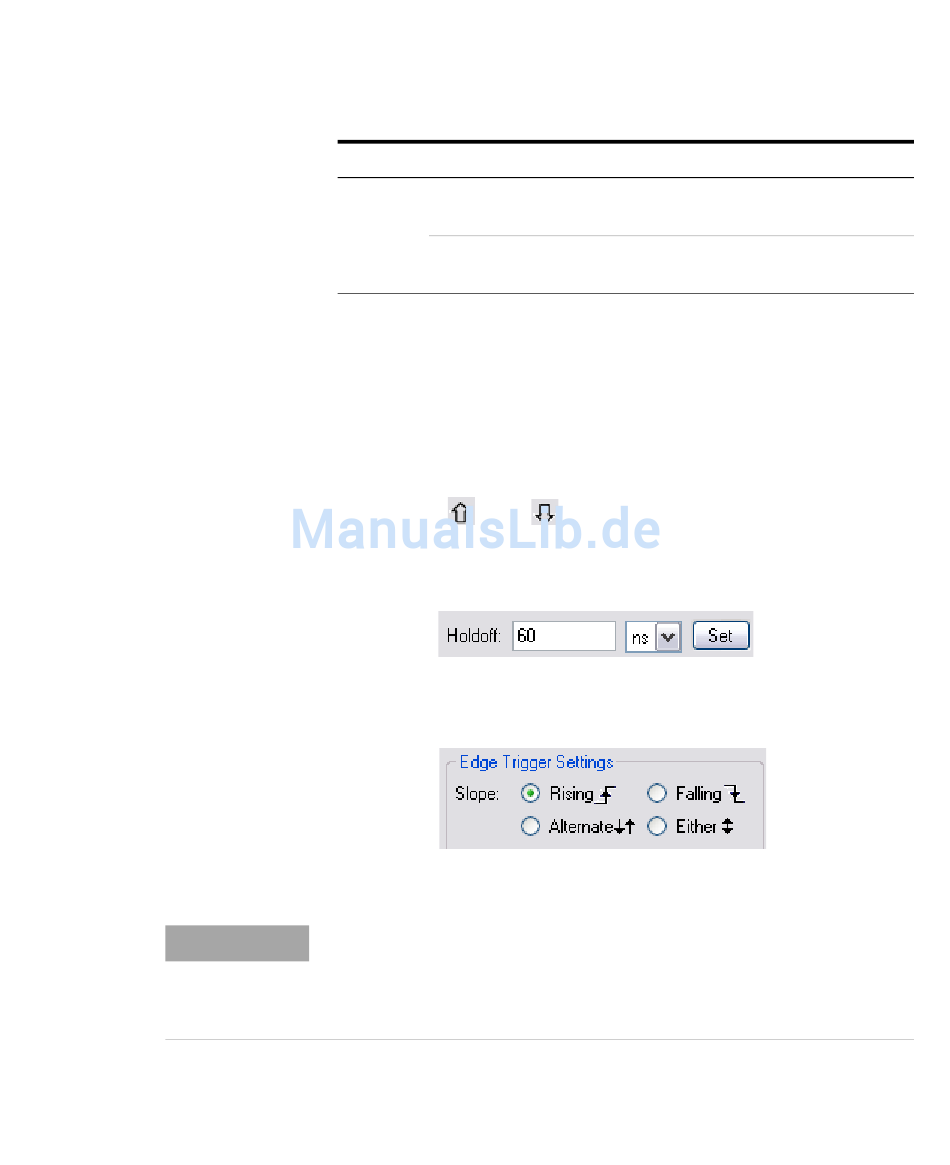

So konfigurieren Sie die Flankenauslösung:
1 Wählen Sie auf dem Bedienfeld für die Triggerquelle die
gewünschte Quelle aus.
2 Klicken Sie auf dem Feld Trigger Settings auf die Schaltfläche
Edge.
3 Stellen Sie den Triggerpegel ein, indem Sie den Knopf drehen
oder auf bzw.
4 Geben Sie die gewünschte Holdoff-Zeit und Einheit ein, und
klicken Sie dann auf Set, um fortzufahren.
5 Wählen Sie im Feld Edge Trigger Settings die gewünschte
Neigung.
• Wenn Sie beide Flanken eines Takts auslösen möchten, verwenden Sie
den Flankenmodus Alternating.
• Wenn Sie bei jeder Aktivität einer ausgewählten Quelle auslösen
möchten, verwenden Sie den Flankenmodus Either.
U2701A/U2702A Modulare USB-Oszilloskope – Benutzerhandbuch
Legt die Eingangskopplung auf Zurückweisung
niedriger Frequenzen fest.
Legt die Eingangskopplung auf Zurückweisung
hoher Frequenzen fest.
klicken.
