Hydraulikanschlüsse
Temperaturfühler
Jeder Kollektor besitzt eine Hülse zum Einschieben eines Temperaturfühlers. Die Hülse ist unmittelbar mit dem
Absorber verbunden. Sind die Kollektoren korrekt montiert, wird sich die Hülse am Kollektor immer oben links
befinden. Der Temperaturfühler kann in einen beliebigen Kollektor eingeschoben werden. Achten Sie dabei auf
die maxmimale Einschubtiefe von 4 cm. Zusätzlich ist er gegen Herausrutschen zu sichern. Bedingt durch den
Messpunkt am Absorber, kann die vom Fühler erfasste Temperatur von der Medientemperatur abweichen.

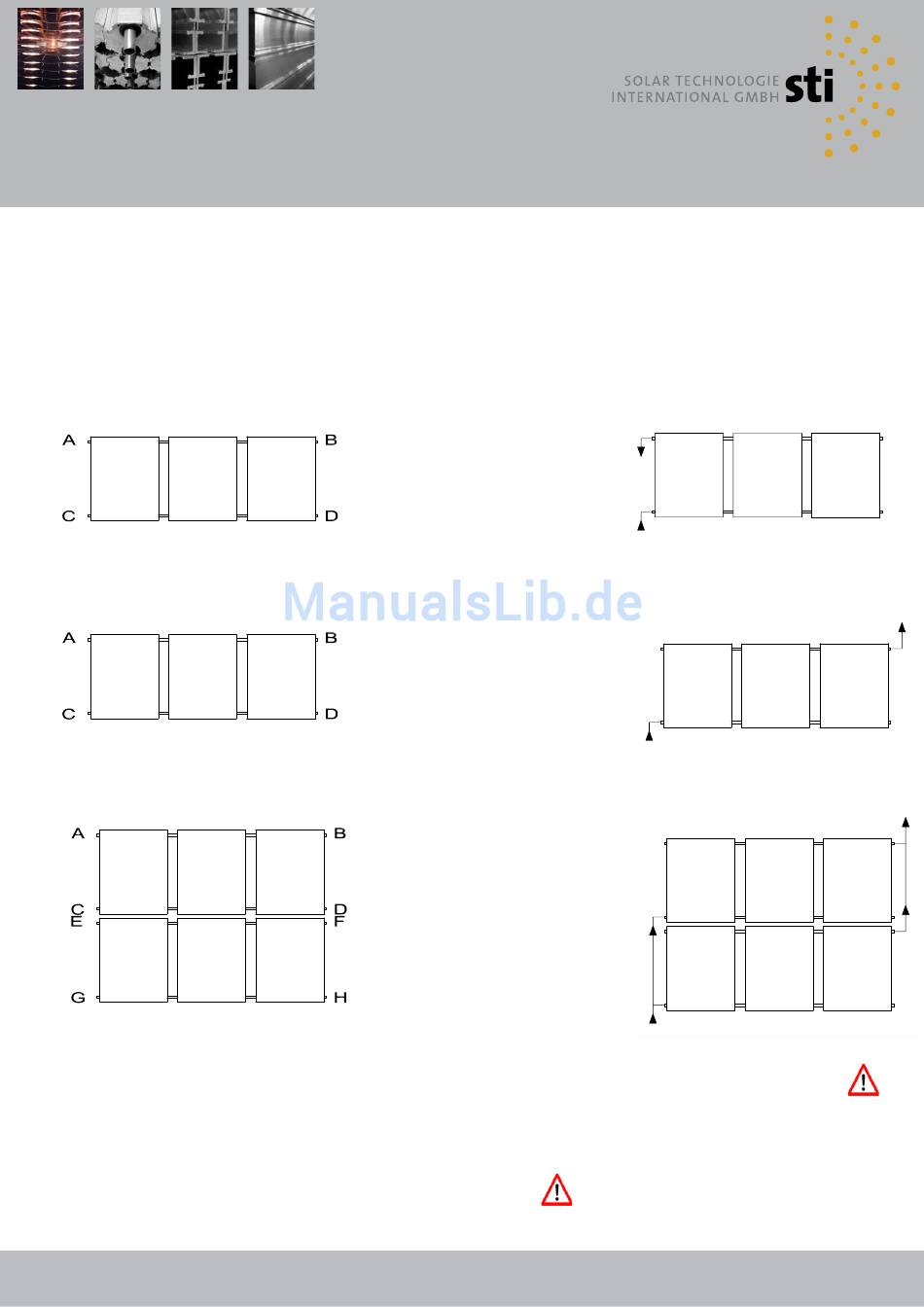

Anlagen mit eins bis sechs Kollektoren einreihig

Anlagen mit sieben bis fünfzehn Kollektoren einreihig
Anlagen mit Kollektorreihen übereinander
Bei mehrreihigen Anlagen muss die Verbindungsleitung immer über die Diagonale an die externe Sammelleitung
angeschlossen werden (Tichelmann), z.B. links unten und rechts oben.
VL=Vorlauf (vom Kollektor zum Speicher) rote Tülle
RL=Rücklauf (vom Speicher zum Kollektor) blaue Tülle
Erfolgt die Montage eines Entlüfters, diesen entgegengesetzt dem
obersten Vorlaufanschluss setzen!
Anschluss VL rot A oder B
Anschluss RL blau C oder D
Nicht benutzte Anschlüsse mit
Verschlussdeckel schließen.
Anschluss links unten / rechts oben
RL = C / VL = B
Anschluss links oben / rechts unten
RL = D / VL = A
Nicht benutzte Anschlüsse mit
Verschlussdeckel schließen.
Anschluss VL A + E / RL H + D
Anschluss VL B + F / RL G + C
Nicht benutzte Anschlüsse mit
Verschlussdeckel schließen.
9
Rohrführung nach Tichelmann
