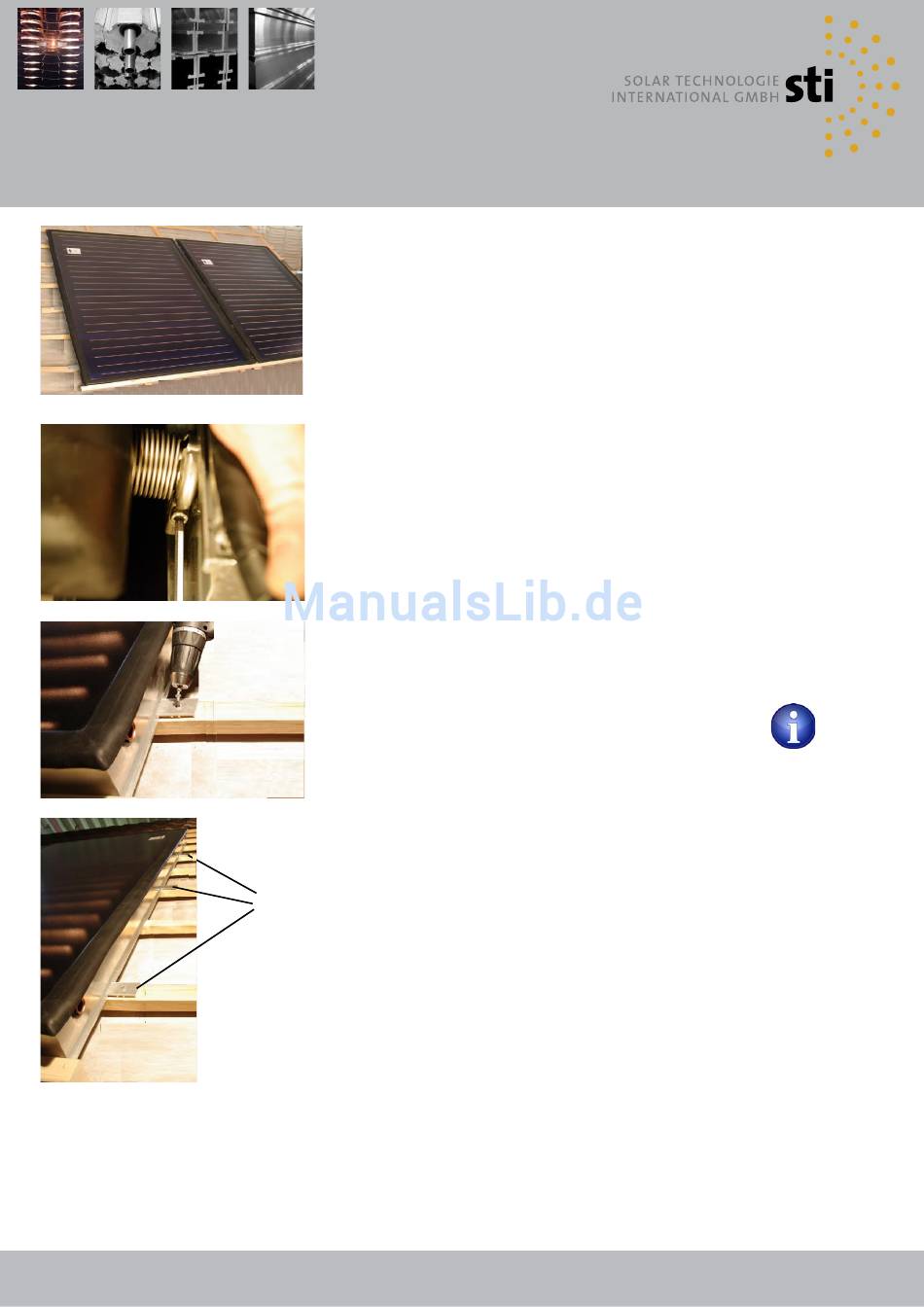

Kollektormontage
Nach der Montage des ersten Kollektors, wird der folgende Kollektor
mit einem Abstand von 10 bis 20 cm neben dem ersten Kollektor
platziert.
Die hydraulischen Kollektorverbinder müssen jetzt am ersten
Kollektor montiert und der Nullring für den folgenden Kollektor
aufgelegt sein.
Nun wird der folgende Kollektor vorsichtig herangeschoben, bis
die hydraulischen Kollektorverbinder in den Kollektoranschluss
eingreifen.
Jetzt werden am unteren und oberen Kollektoranschluss die
Schellen montiert.
Nachdem beide hydraulischen Kollektorverbinder installiert sind,
werden die Befestigungsplatten zwischen den Kollektoren fixiert.
Dazu wird der Kollektor vorischtig herangeschoben, bis die
Befestigungsplatte beidseitig in das Kollektorprofil eingreift.
Nach dem Auflegen des folgenden Kollektors sowie der Montage
beider hydraulischen Kollektorverbinder und der Fixierung durch die
innenliegenden Befestigungsplatten, wird der Kollektor nun mit den
äußeren Befestigungsplatten an drei Punkten fixiert.
1400003 Kollektorbefestigungsset Indach
1910001 Werkzeugset
Befestigungsplatten
18
