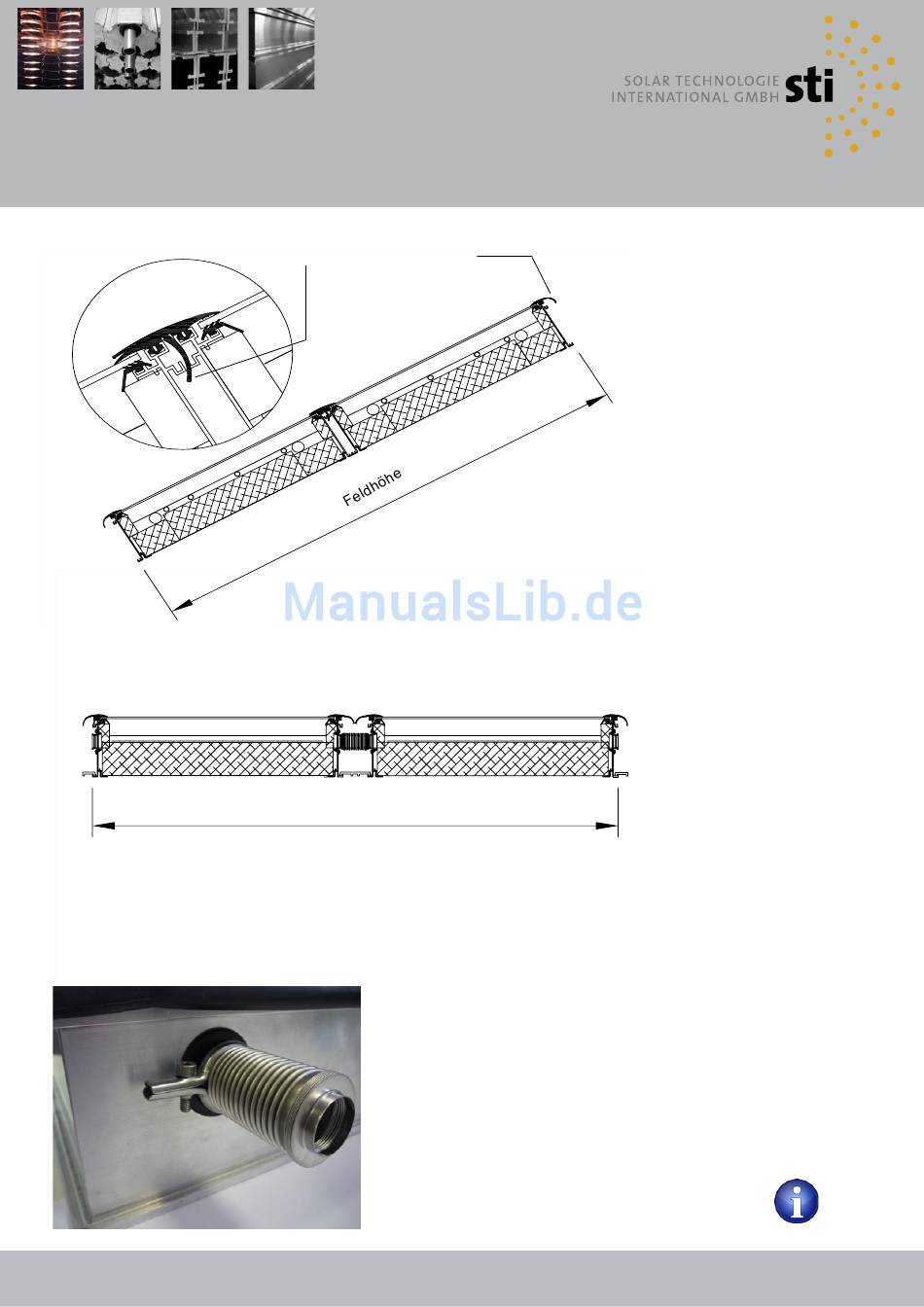

Kollektorfelder Montagemaße
Vertikalschnitt duch ein Kollektorfeld
Vertikalschnitt duch ein Kollektorfeld
Horizontalschnitt duch ein Kollektorfeld
Lippe (Kollektorabdeckung)
Feldbreite
Die Schraube an der Klemmschelle ausschließlich manuell
festziehen. Die Verwendung von Akkuschraubern o. Ä. kann zu
Gewindeschäden an der Schelle führen. Die Schelle anziehen bis
die beiden Nasen in der ganzen Länge aufeinander liegen.
1300001 Kollektorverbinderset Hydraulisch
1910001 Werkzeugset
7
Bei
mehrreihigen
werden die Kollektoren in den
Reihen übereinander immer auf
Stoß
montiert.
Dabei
Lippe
(Kollektorabdeckung)
des oberen Kollektors über den
unteren Kollektor gelegt. Die Lippe
(Kollektorabdeckung) des unteren
Kollektors
wird
im
Stoßbereich
verklemmt, so dass ein optimaler
Wasserlauf
gewährleistet
In
einer
Reihe
nebeneinander
montierte Kollektoren werden immer
mittels
Edelstahlkompensatoren
über
die
Sammelrohranschlüsse
miteinander
verbunden.
(Siehe Foto)
Anlagen
wird
die
ist.
