Montage Seitenblech
Seitenbleche

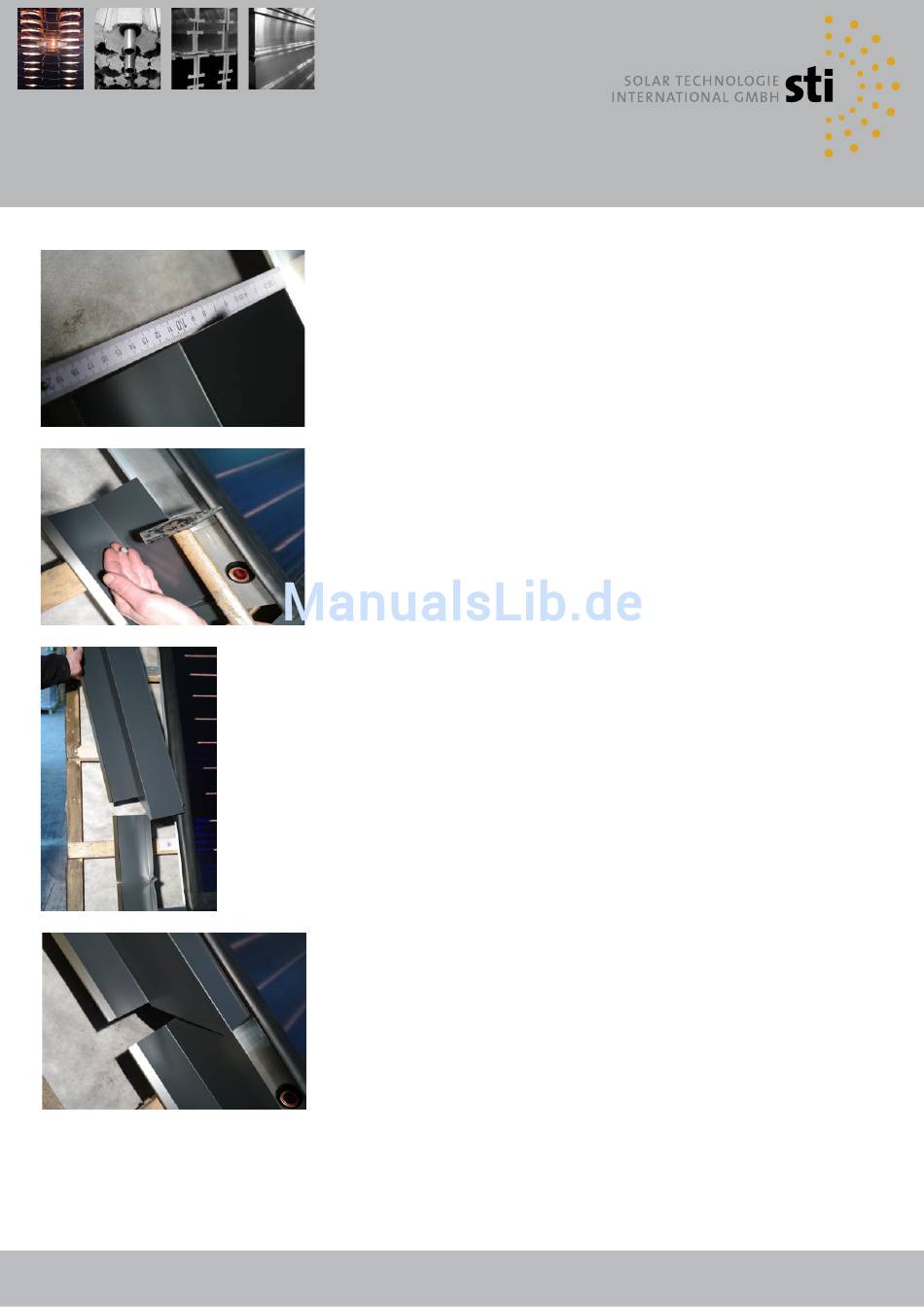

Vor der Montage der Seitenbleche ist zu prüfen, ob der Überstand
des Traufblechs einen Abstand von 10 cm zum Kollektor aufweißt.
Gegebenenfalls ausrichten.
Anschließend wird der Überstand fixiert.
Im nächsten Schritt werden die Seitenbleche montiert.
Diese sind so gefertigt, dass sie nur für die Montage auf der
rechten oder linken Seite unterschieden werden. In der Anordnung
übereinander sind sie universell austauschbar.
Bei vertikalen Kollektoren kommen pro Kollektorreihe sowohl auf der
rechten als auch auf der linken Seite jeweils zwei Seitenbleche zum
Einsatz.
Bei horizontalen Kollektoren kommt pro Kollektorreihe sowohl auf
der rechten als auch auf der linken Seite jeweils ein Seitenblech
zum Einsatz.
Beginnen Sie mit der Montage des unteren Seitenbleches.
Schieben Sie dieses zuerst am unteren Ende beginnend unter das
Gummiprofil in die Nut des Kollektorprofils und gleichzeitg in die
jeweilige Traufblechecke hinein.
Siehe dazu Abb.11 und Abb.12
Abb. 11
25
