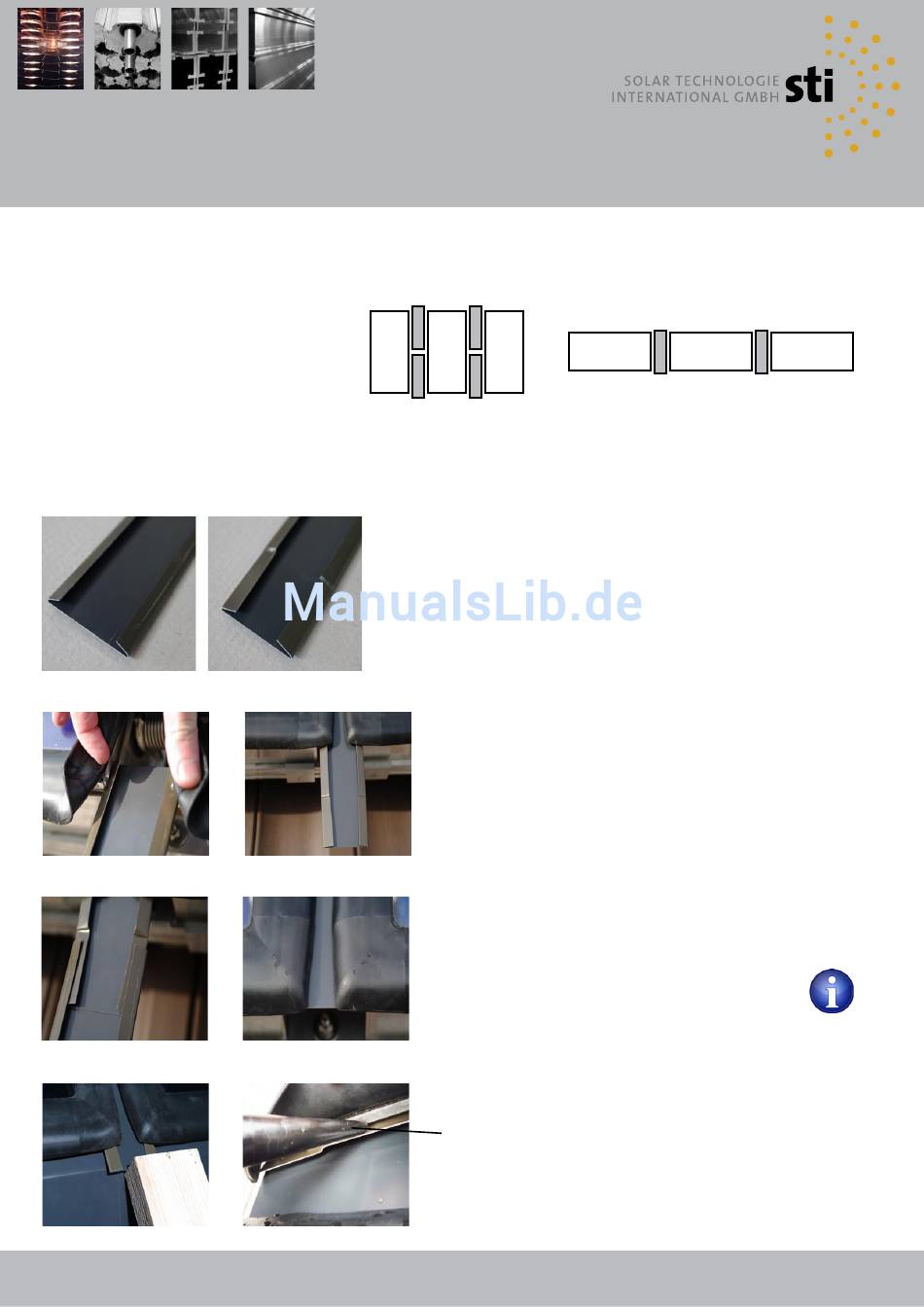

Montage der Zwischenbleche
Um die Dacheindeckung vollständig zu substituieren, ist es notwenig Zwischenbleche zu montieren.
Die Zwischenbleche haben einen funktionellen Einfluss auf die Kollektoranlage und sind deshalb zwingend im
Lieferumfang enthalten.
Zwischenbleche für die Montage
in einer Reihe
Bei den Kollektortypen FKA 200 V, FKA 240 V und FKA 270 V werden zwischen jedem Kollektorübergang zwei
Zwischenbleche montiert. Für die Kollektoren FKA 200 H, FKA 240 H und 270 H ist die Montage eines Zwischenbleches
vorgesehen. Bei der Montage mehrreihiger Anlagen, werden die Zwischenbleche wie anbei beschrieben, montiert. Die
Zwischenbleche können von oben oder unten montiert werden.
Zwischenblech
oben
unten
1
3
5
V
V
2
4
6
V
V
V
V
H
H
Abb. 1
Das Zwischenblech wird von unten in die Kollektornuten eingeführt.
Abb. 2 und 3
Bei vertikalen Kollektoren bzw. bei der mehrreihigen Montage
der Kollektoren werden weitere Zwischenbleche von unten
nachgeschoben. Das untere Zwischenblech muss dabei bis zu den
Kerben über das obere geschoben werden.
Anschließend werden beide Zwischenbleche nach oben geschoben.
Abb. 4
Das Zwischenblech wird soweit eingeschoben, bis es unten bündig
mit der
Lippe (Kollektorabdeckung)
1200043 Zwischenblech FKA 200 V
1200039 Zwischenblech FKA 240 V
1200040 Zwischenblech FKA 270 V
1200042 Zwischenblech FKA 200 H / FKA 240 H / 270 H
Abb. 5 und 6
Um Verletzungen zu vermeiden, wird empfohlen, die
Zwischenbleche mit einem Holz in die Kollektornuten zu schieben.
Anschließend wird das Zwischenblech in der Kollektornut verklebt,
um es gegen Herausrutschen zu sichern. Der ilikomstreifen sollte
eine Länge von 10 - 20 cm haben. Bitte beachten Sie, dass das
Zwischenblech frei von Kleberesten sein muss, um das Abfließen
von Regenwasser zu gewährleisten.
21
H
H
H
H
abschließt.
