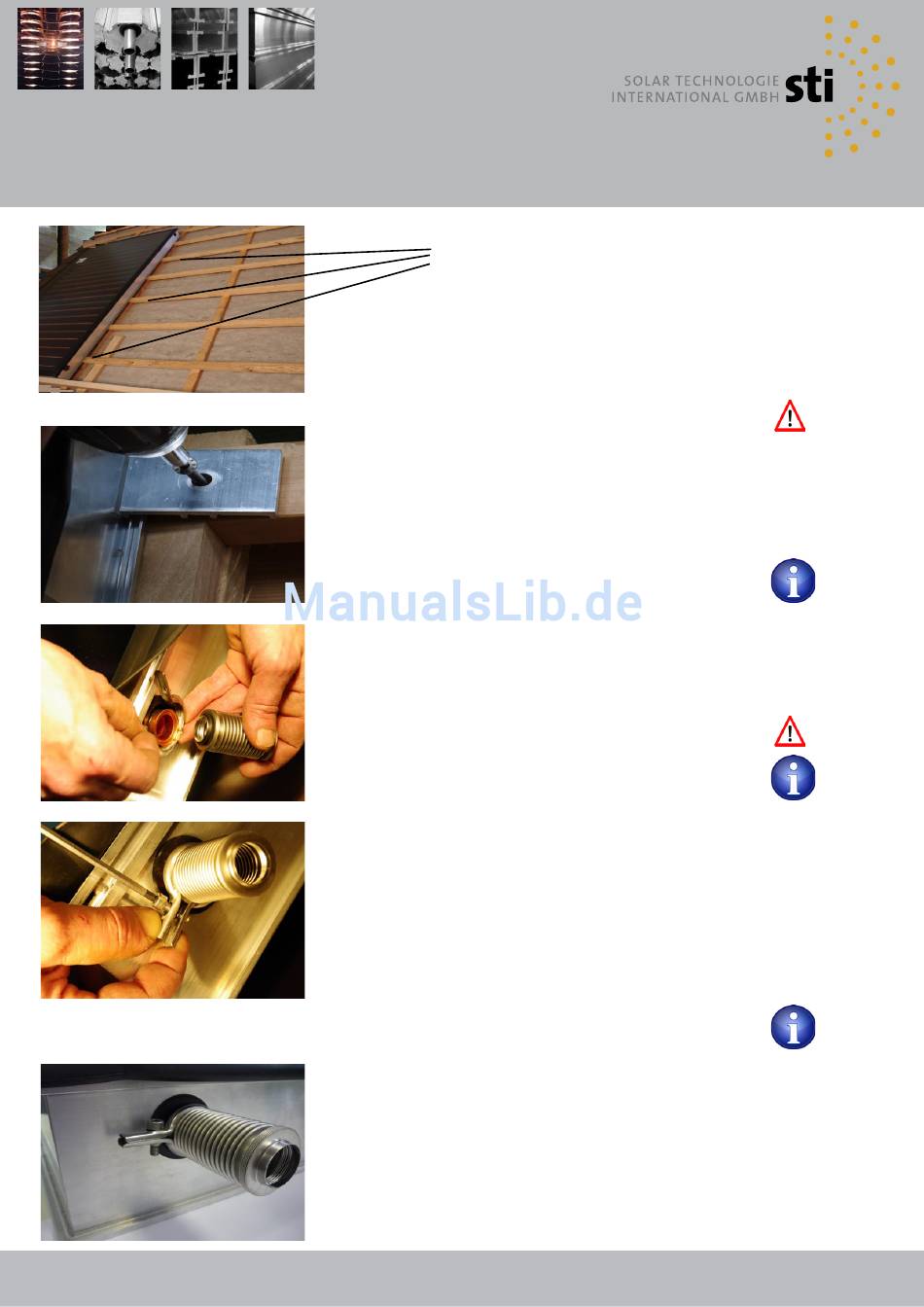

Kollektormontage
Bevor der folgende Kollektor aufgelegt wird, muß der erste Kollektor
an der Innenseite ebenfalls mit drei Befestigungplatten fixiert
werden.
Der Abstand zwischen den beiden Kollektoren wird durch die
Befestigungsplatte vorgegeben. Die Befestigungsplatte greift links
und rechts in das Kollektorprofil ein.
Die innenliegenden Befestigungplatten werden erst nach der
Montage der hydraulischen Kollektorverbinder sowie der Montage
des folgenden Kollektors endgültig befestigt.
Es ist zwingend darauf zu achten, dass die Befestigungsplatten
nicht im Bereich der Kollektoranschlüsse zum Liegen kommen.
Andernfalls ist die entgültige Fixierung der Befestigungsplatten nicht
möglich, da der hydraulische Kollektorverbinder die Schraube der
Befestigungsplatte überdeckt.
1400003 Kollektorbefestigungsset Indach
1910001 Werkzeugset
Bevor der folgenden Kollektor montiert werden kann, muss der
hydraulische Kollektorverbinder am bündig hervorstehenden
Kollektoranschluss montiert werden.
Es ist darauf zu achten, dass der Nullring für den hydraulischen
Kollekorverbinder eingesetzt ist.
1300001 Kollektorverbinderset hydraulisch
Befestigen des hydraulischen Kollektorverbinders einseitig mit der
Klemmschelle.
Vor dem Anziehen der Schraube muss die Schelle durch eine
Drehbewegung nach oben und unten in die richtige Lage gebracht
werden. Die Schraube an der Klemmschelle ausschließlich manuell
festziehen. Die Verwendung von Akkuschraubern o.Ä. kann zu
Gewindeschäden an der Schelle führen. Die Schelle anziehen bis
die beiden Nasen in der ganzen Länge aufeinander liegen.
1910001 Werkzeugset
Fertig montierter hydraulischer Kollektorverbinder mit aufgelegtem
Nullring, für die Montage am nächsten Kollektoranschluss.
Am oberen wie am unteren Kollektoranschluss wird der hydraulische
Kollektorverbinder vormontiert wie im nebenstehenden Bild.
17
