Kollektormontage

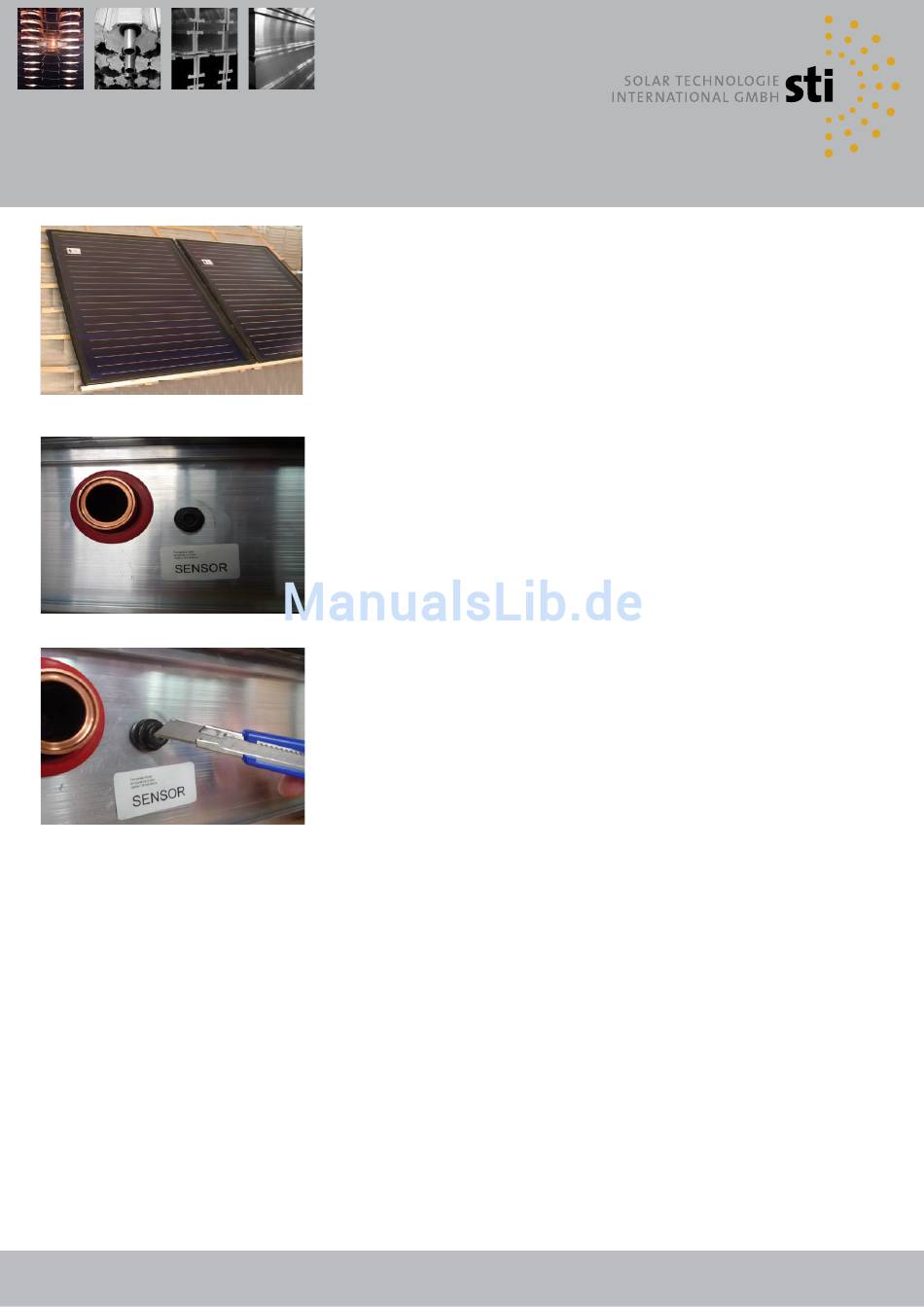

Fertig montiertes Kollektorfeld ohne Blecheinfassung.
Jeder Kollektor ist mit einer Hülse zur Positionierung eines
Temperaturfühlers ausgestattet.
Die Position des Fühlers befindet sich unterhalb des oberen linken
Sammelrohrabganges bzw. links des Aufklebers mit der
Aufschrift "oben" an der Aussenseite des Rahmenprofils .
Die Hülse zum Einschieben des Fühlers ist mit einer
Silikontülle geschützt, welche vor dem Einbringen zentriert mit einem
Messer oder Schraubenzieher zu öffnen ist.
Konstruktiv ist die Einschubtiefe des Sensors auf 4 cm begrenzt.
Eine zusätzliche Sicherung gegen Herausrutschen wird empfohlen.
Bedingt durch den Messpunkt am Absorber kann der
Temperaturfühler an einem beliebigen Kollektor des Feldes installiert
werden.
Die Messabweichung der erfassten Temperatur beträgt im
±
Vergleich zur Medientemperatur
2 K.
