Kollektormontage

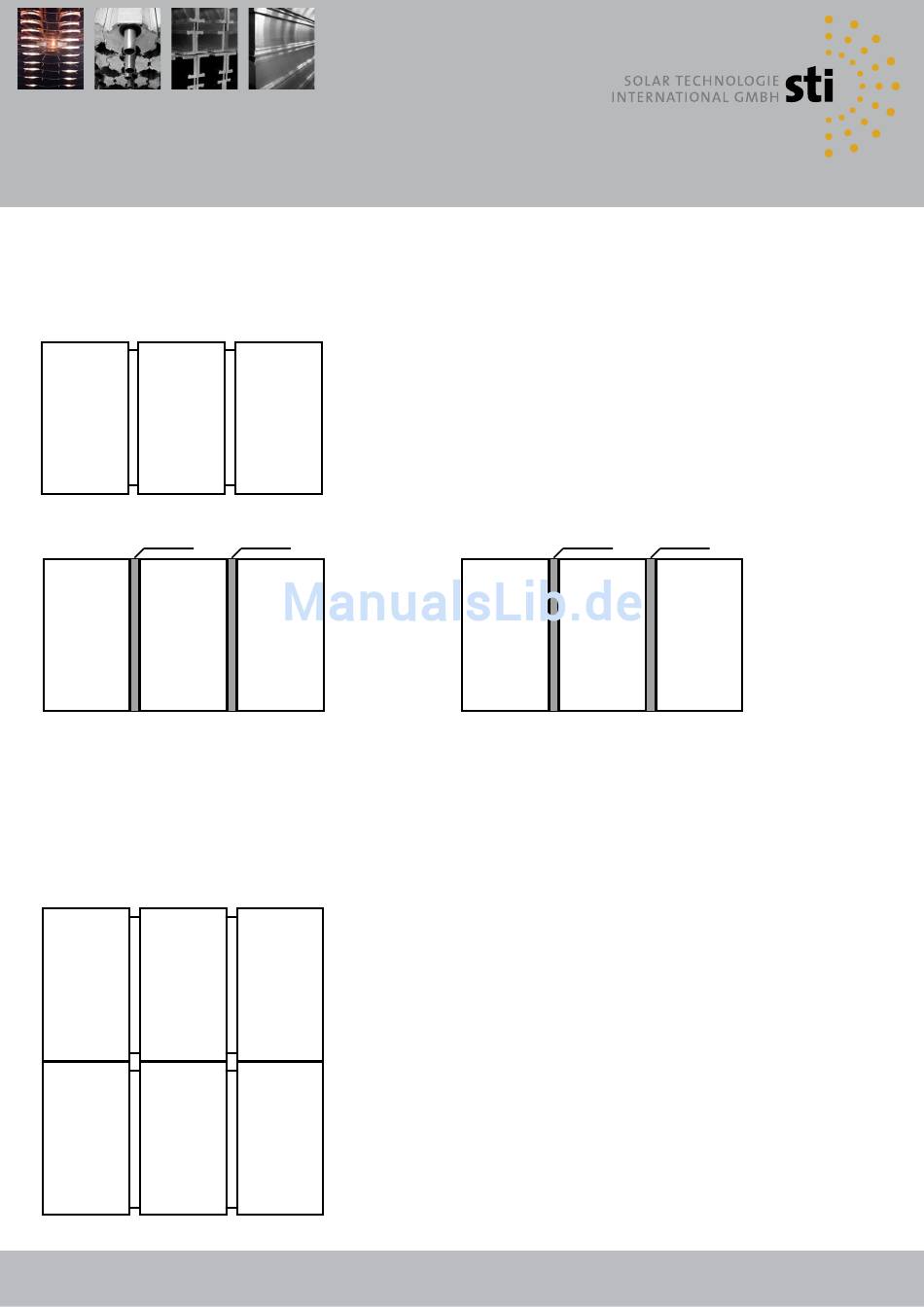

Einreihiges Kollektorfeld
Bei der Montage von einreihigen Kollektorfeldern werden die Kollektoren beginnend mit dem jeweils äußeren
Kollektor montiert. Die exakte Montage der Kollektoren wird ab Seite 15 beschrieben.
Montagereihenfolge
3*
1
2
* FKA 200/240/270 V - 2 Zwischenbleche;
Mehrreihiges Kollektorfeld
Bei der Montage von mehrreihigen Kollektorfeldern werden immer zuerst die übereinander liegenden Kollektoren
montiert. Nach der Platzierung des ersten Kollektors wird der zweite Kollektor über dem ersten Kollektor justiert.
Die übereinander liegenden Kollektoren müssen genau fluchten. Es wird außerdem empfohlen, die Zwischenbleche
direkt im Anschluss der Kollektormontage zu installieren. Beachten Sie dazu die Montagereihenfolge auf Seite 12.
Die exakte Montage der Kollektoren wird ab Seite 15 beschrieben.
Einreihiges Kollektorfeld
5*
4
4
oder
Mehrreihiges Kollektorfeld
5*
4
2
FKA 200/240/270 H - 1 Zwischenblech
11
3*
1
