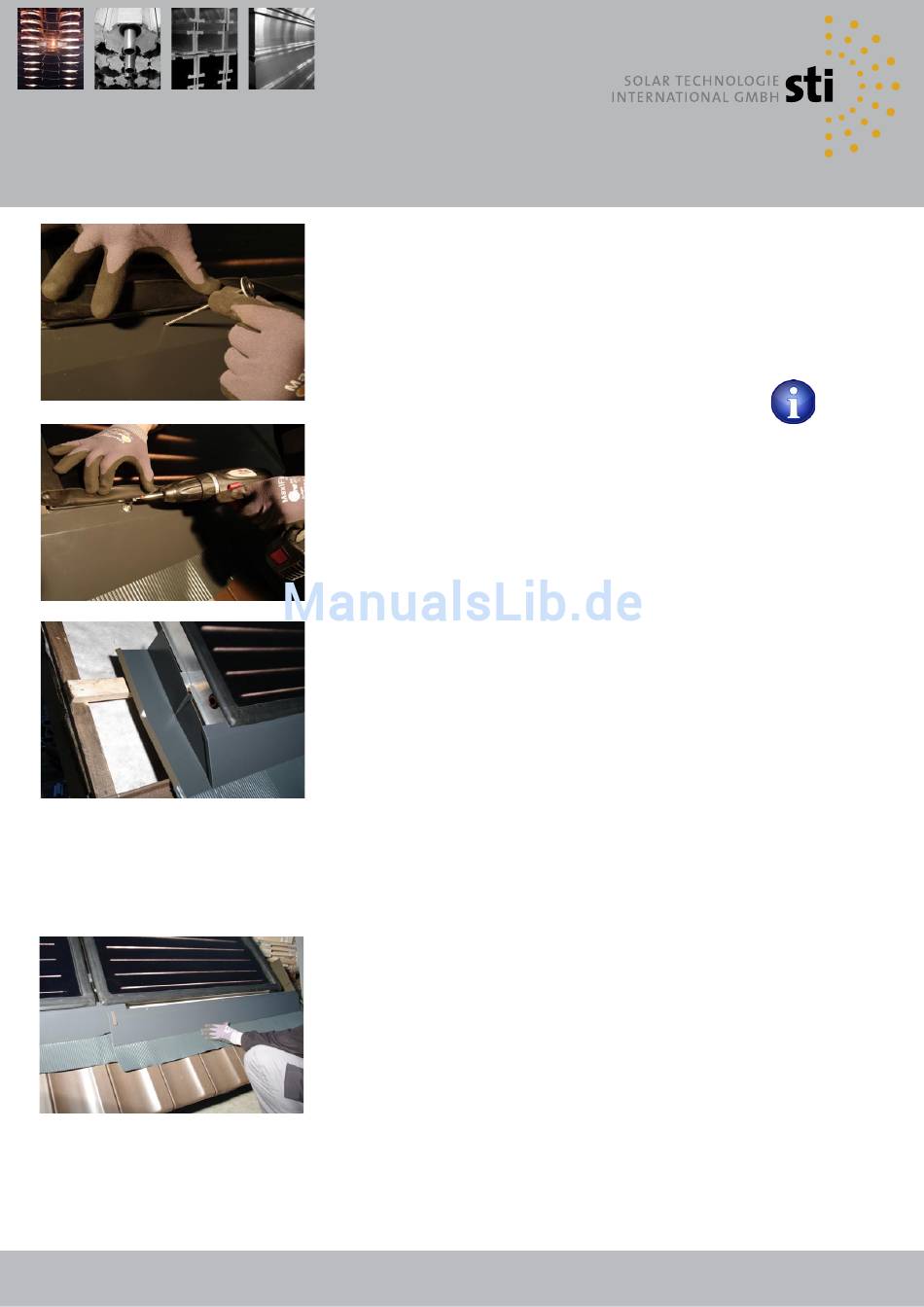

Montage Traufblech
Traufblecherweiterung oder Traufblech rechts
Bei der Montage von mehr als zwei Kollektoren in einer Reihe, erfolgt nun die Montage der Traufblecherweiterung.
Entsprechend der Kollektoranzahl werden so viele Traufblecherweiterungen montiert, bis der letzter Kollektor erreicht ist
und das Traufblech rechts montiert werden kann.
Nachdem das linke Traufblech eingehangen und ausgerichtet
wurde, wird es nun mit den drei beiliegenden Dichtschrauben
5 x 100 mm in den vorgestanzten Löchern befestigt.
Siehe dazu Abb. 5 und Abb. 6
1910001 Werkzeugset
Abb. 5
Abb. 6
Fertig montiertes Traufblech links.
Das Traufblech rechts wird unter der Gummilippe eingeschoben und
in die Nut des Kollektorprofils eingehangen.
Siehe dazu Abb.7 und Abb.8
Abb. 7
23
