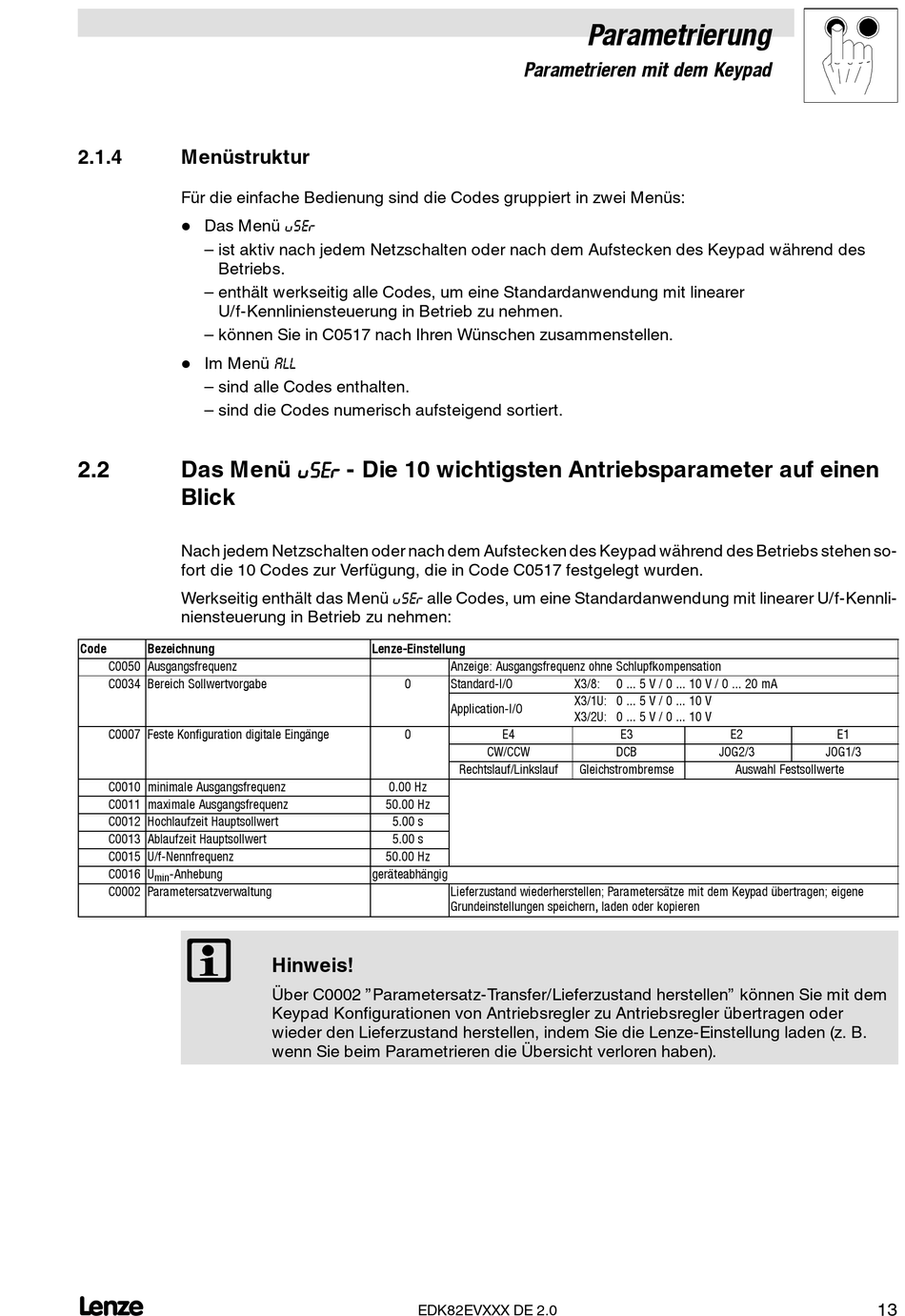

2.1.4
Menüstruktur
Für die einfache Bedienung sind die Codes gruppiert in zwei Menüs:
Das Menü user
l
– ist aktiv nach jedem Netzschalten oder nach dem Aufstecken des Keypad während des
Betriebs.
– enthält werkseitig alle Codes, um eine Standardanwendung mit linearer
U/f-Kennliniensteuerung in Betrieb zu nehmen.
– können Sie in C0517 nach Ihren Wünschen zusammenstellen.
Im Menü all
l
– sind alle Codes enthalten.
– sind die Codes numerisch aufsteigend sortiert.
Das Menü u u u u s s s s e e e e r r r r - Die 10 wichtigsten Antriebsparameter auf einen
2.2
Blick
Nach jedem Netzschalten oder nach dem Aufstecken des Keypad während des Betriebs stehen so-
fort die 10 Codes zur Verfügung, die in Code C0517 festgelegt wurden.
Werkseitig enthält das Menü user alle Codes, um eine Standardanwendung mit linearer U/f-Kennli-
niensteuerung in Betrieb zu nehmen:
Code
Bezeichnung
C0050 Ausgangsfrequenz
C0034 Bereich Sollwertvorgabe
C0034 Bereich Sollwertvorgabe
C0007 Feste Konfiguration digitale Eingänge
C0007 Feste Konfiguration digitale Eingänge
C0010 minimale Ausgangsfrequenz
C0011 maximale Ausgangsfrequenz
C0012 Hochlaufzeit Hauptsollwert
C0013 Ablaufzeit Hauptsollwert
C0015 U/f-Nennfrequenz
C0016 U
-Anhebung
min
C0002 Parametersatzverwaltung
) ) ) )
L
Lenze-Einstellung
0
0
0
0
0.00 Hz
50.00 Hz
5.00 s
5.00 s
50.00 Hz
geräteabhängig
Hinweis!
Über C0002 "Parametersatz-Transfer/Lieferzustand herstellen" können Sie mit dem
Keypad Konfigurationen von Antriebsregler zu Antriebsregler übertragen oder
wieder den Lieferzustand herstellen, indem Sie die Lenze-Einstellung laden (z. B.
wenn Sie beim Parametrieren die Übersicht verloren haben).
EDK82EVXXX DE 2.0
Parametrierung
Parametrieren mit dem Keypad
Anzeige: Ausgangsfrequenz ohne Schlupfkompensation
Standard-I/O
X3/8:
0 ... 5 V / 0 ... 10 V / 0 ... 20 mA
X3/1U: 0 ... 5 V / 0 ... 10 V
Application-I/O
X3/2U: 0 ... 5 V / 0 ... 10 V
E4
E3
CW/CCW
DCB
Rechtslauf/Linkslauf
Gleichstrombremse
Lieferzustand wiederherstellen; Parametersätze mit dem Keypad übertragen; eigene
Grundeinstellungen speichern, laden oder kopieren
E2
E1
JOG2/3
JOG1/3
Auswahl Festsollwerte
13
