2.5 Verlegehinweise Saugleitung
0,2 0,5 0,8 1,1 1,4 1,7 2,0 2,3 2,6 2,9 3,2 3,5 3,8 4,1 4,4 4,7 5,0
1
2
3
4
5
6
7
8
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36

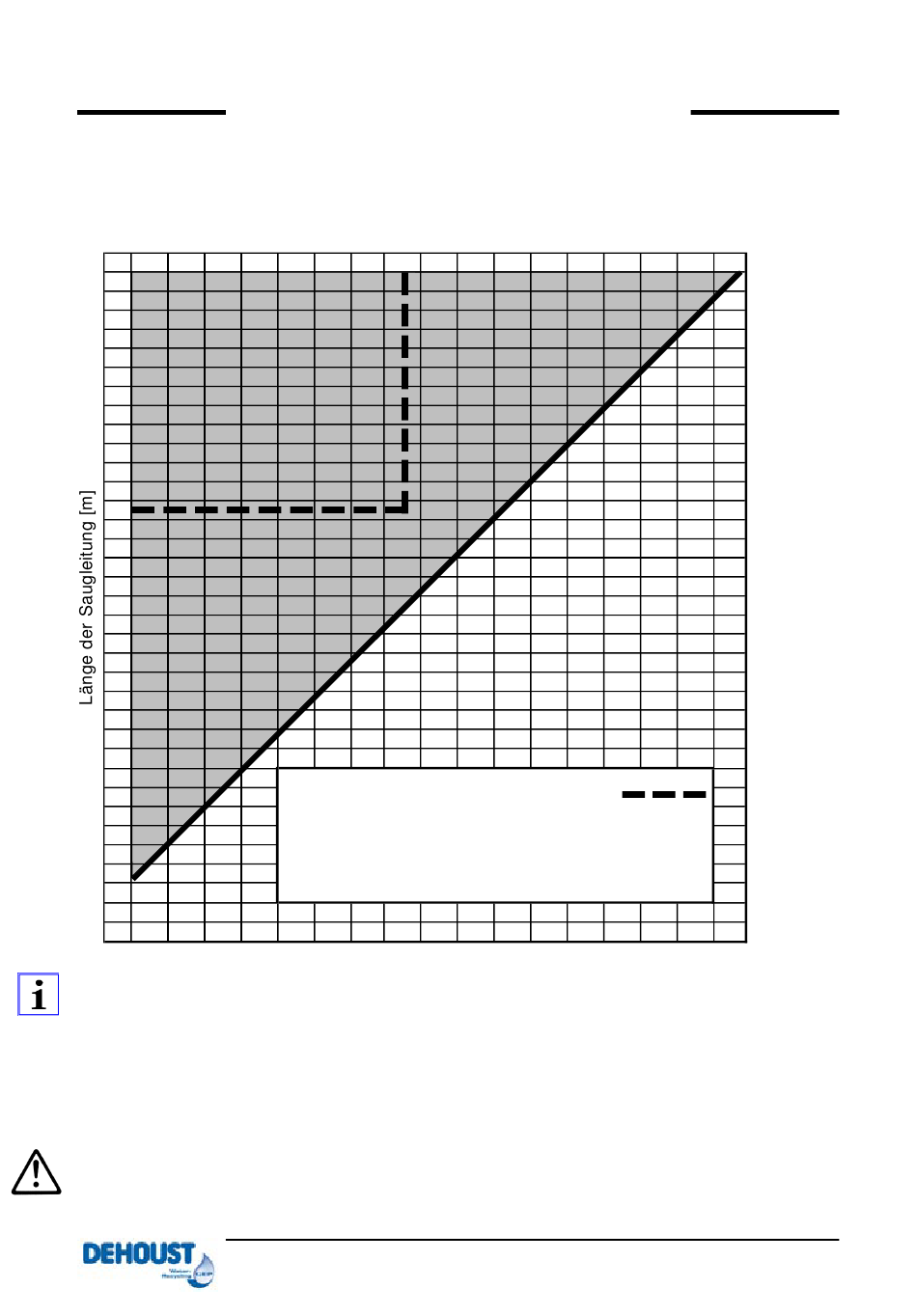

Die Tabelle stellt das Verhältnis Länge der Saugleitung zu Höhe vom Auffangbehälterboden
(z. B. Zisterne/ Erdbehälter) bis Anschluß-Saugleitung dar.
Bei Installation der Saugleitung ist eine möglichst geringe Höhen- und Längendifferenz einzu-
halten.
Bemessungsgrundlage der Tabelle:
1" - PE-Saugleitung bei einem verbraucherbedingtem Spitzendurchfluß von max. 3,0 m³/h.
Betrieb außerhalb des grauen Bereiches kann zum Defekt des Hauswasserwerkes
führen!
Achtung!
IRM - Aspri 15 / 25
Höhe von Auffangbehälterboden bis Anschluß Saugleitung [m]
Beispiel für eine Saugleitungsverlegung:
• 14 m Saugleitungslänge
• 2,3 m Höhenunterschied von
Aufangbehälterboden bis Anschluß Saugleitung.
DEHOUST GmbH - Bereich GEP • Wecostr. 7-11 • D-53783 Eitorf
®
© GEP - 11.06
