3.5.2 Kontrolle der Bewegung
!
Achtung
•
Nach Beenden der Montage die Flügel von Hand bewegen, nachdem die hydraulische
Sperrung (falls die Antriebe damit ausgerüstet sind) mit dem zugehörigen Schlüssel
abgeschaltet wurde. Den Schlüssel um 180° gegen den Uhrzeigersinn drehen, um die
Gleitfähigkeit der Flügel zu testen. Bei diesem Vorgang ist äußerst langsam vorzugehen,
damit die Antriebe keine Luft ansaugen und nicht entleert werden müssen.
•
Beim Schließvorgang und Öffnungsvorgang des Flügels ist zu prüfen, ob sich der
Antrieb reibungsfrei bewegen kann, ohne dabei mit dem Flügel oder dem Pfosten in
Berührung zu kommen.
•
Nach Beenden dieser Testkontrolle die hydraulische Sperrung mittels Durchdrehen
des Entriegelungschlüssels im Uhrzeigersinn erneut einschalten.
3.5.3 Elektroanschluss
Den Elektroanschluss gemäß Verbindungsschema (B1) in Paragraph "Elektroanschluss des
Systems" herstellen.
Den mitgelieferten Kondensator gemäß Schaltplan an die Elektroniksteuerung anschließen.
3.5.4 Montage der Schutzabdeckung und Entfernung der
Entlüftungsschraube

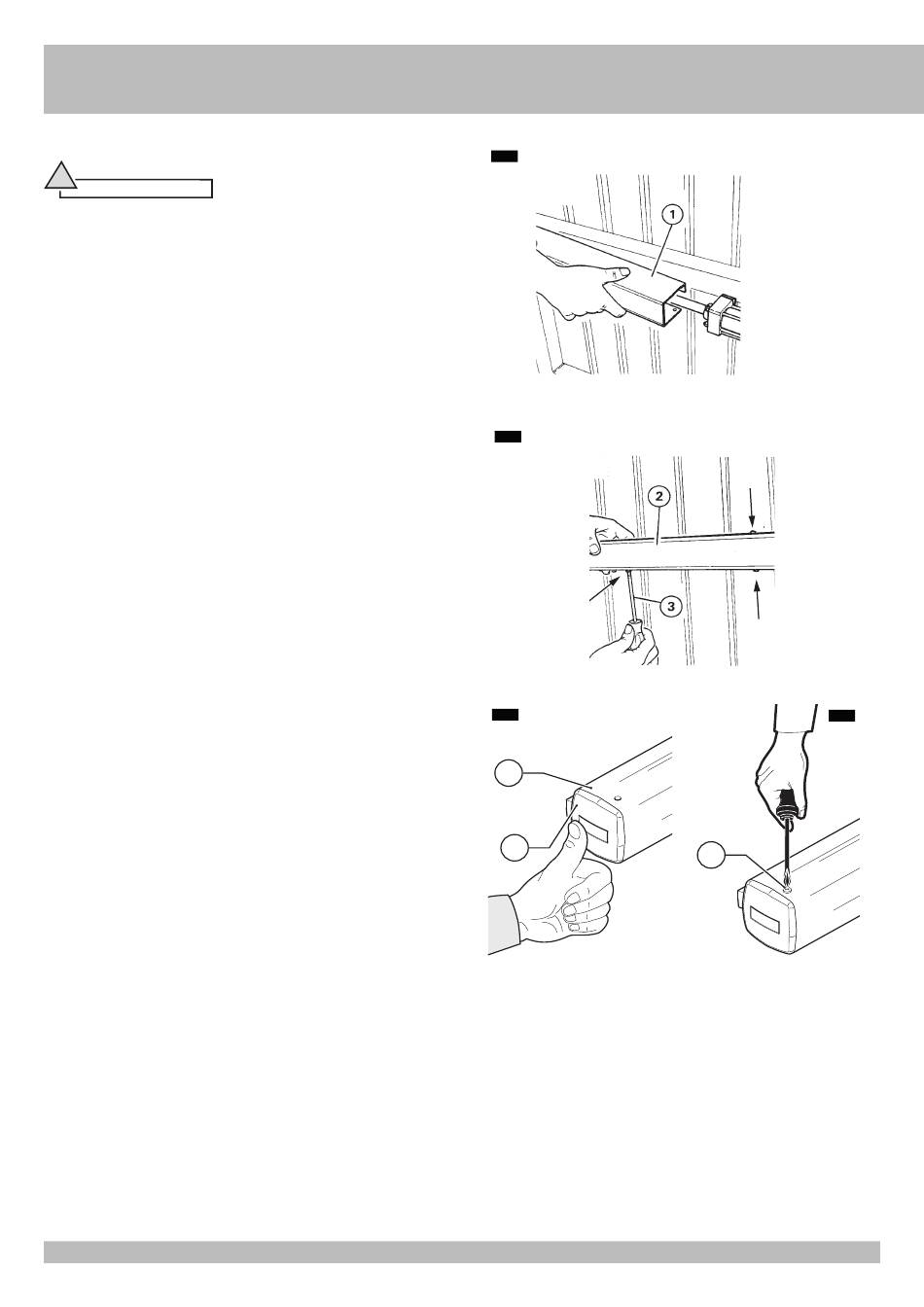

Schutzkasten (E1 Pos. 1) in die Stange einschieben und mit dem Antrieb in Anschlag bringen.
Den Kasten (E2 Pos. 2) am Unterteil mit einem Kreuzschraubenzieher (E2 Pos. 3) festmachen
Den Deckel (E3 Pos. 2) mit Druck den Schutzkasten (E3 Pos. 1) aufsetzen.
Die Befestigungsschraube der Schutzabdeckung (E4 Pos. 1) anziehen.
Nach Beenden der endgültigen Einbauoperationen muß die Entflütungsschraube (E5 Pos. 4) mit
Sechskantschlüssel CH7 entfernt werden.
