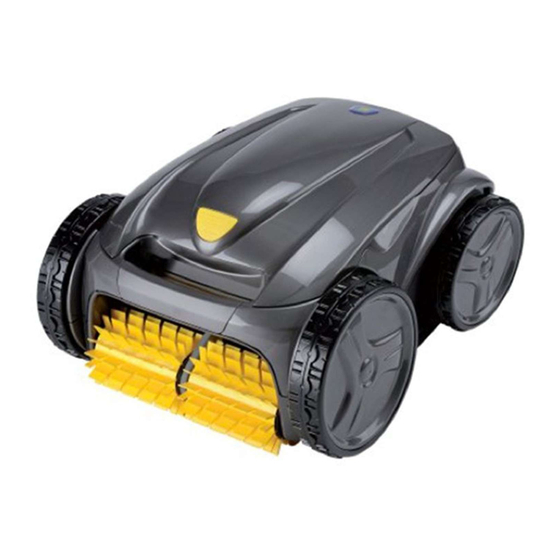

Zodiac Vortex RV 4200 Montage- Und Gebrauchsanleitung
  1. Anleitungen
  2. Marken
  3. Zodiac Anleitungen
  4. Schwimmbadreiniger
  5. Vortex RV 4200
  6. Montage- und gebrauchsanleitung

Zodiac Vortex RV 4200 Montage- Und Gebrauchsanleitung

Elektrischer reiniger
Vorschau ausblenden Andere Handbücher für Vortex RV 4200:
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen
  • DE

Verfügbare Sprachen

  • DEUTSCH, seite 45

Quicklinks

Vortex™
H0491600_REVE - 2018/01 - EC11--
Noti ce d'installati on et d'uti lisati on -
Robot électrique
Instructi ons originales
Instructi ons for installati on and use -
Electric cleaner
Translati on of the original instructi ons in french
Montage- und Gebrauchsanleitung
Elektrischer Reiniger
Übersetzung der französischen Originalanleitung
Installati e- en gebruikshandleiding -
Elektrische robot
Vertaling van de originele Franse instructi es
Manual de instalación y de uso -
Robot eléctrico
Traducción de las instrucciones originales en francés
Manual de instalação e uti lização -
Robot elétrico
Tradução das instruções originais em francés
Manuale di installazione e di uso -
Robot elett rico
Traduzione delle istruzioni originali in francese
More documents on:
www.zodiac.com
Français
FR
English
EN
- Deutsch
DE
Nederlands
NL
Español
ES
Português
PT
Italiano
IT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Zodiac Vortex RV 4200

Inhaltszusammenfassung für Zodiac Vortex RV 4200

  • Seite 1 Manual de instalação e uti lização - Português Robot elétrico Tradução das instruções originais em francés Manuale di installazione e di uso - Italiano Robot elett rico Traduzione delle istruzioni originali in francese More documents on: www.zodiac.com H0491600_REVE - 2018/01 - EC11--...

  • Seite 3: Avertissements

    • Ne pas vaporiser d’insecti cide ou autre produit chimique (infl ammable ou non-infl ammable) vers l’appareil, il pourrait détériorer la carrosserie et provoquer un incendie. • Les appareils Zodiac® de type pompes à chaleur, pompes de fi ltrati on, fi ltres sont compati bles avec la plupart des systèmes de traitement d’eau pour piscines.

  • Seite 4: Inhaltsverzeichnis

    Il est interdit de diff user ou de modifi er ce document par quelque moyen que ce soit sans • autorisati on de Zodiac®. Zodiac® fait évoluer constamment ses produits pour en améliorer la qualité, les informati ons • contenues dans ce document peuvent être modifi ées sans préavis.

  • Seite 5: ❶ Caractéristi Ques

    ❶ Caractéristi ques 1.1 I Descripti f (x2) (x2) (x2) (x2) OV 3400 - OV 3410 OV 3500 - OV 5300 - OV 3450 - OV 3505 - OV 5330 OV 3300 OV 3480 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510 RV 5300...
  • Seite 6 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 Symbole Désignati on OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 7: I Caractéristi Ques Techniques Et Repérage

    1.2 I Caractéristi ques techniques et repérage 1.2.1 Caractéristi ques techniques OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 - OV 3510 - OV 5300 - OV 5330 RV 4550 OV 3300 - RV 4310 - RV 4390 - RV 4400 - RV 4430 - RV 4460 RV 4560 RV 4200...

  • Seite 8: ❷ Installati On

    ❷ Installati on 2.1 I Mise en situati on 3.5 mètres Minimum : Boîti er de commande : Chariot : Robot : Câble fl ott ant : Prise de courant : Câble d’alimentati on 2.2 I Fixati on sur le socle ou montage du chariot (selon modèle) 2.2.1 Fixati on sur le socle...

  • Seite 9: Montage Du Chariot

    2.2.2 Montage du chariot Montage sans outi ls (x2) (x2) (x2) Pour connaître le nombre de roues motrices (2WD ou 4WD), voir : «1.1 I Descripti f»...

  • Seite 10: ❸ Uti Lisati On

    ❸ Uti lisati on 3.1 I Principe de foncti onnement Le robot est indépendant du système de fi ltrati on et peut foncti onner de manière autonome. Il suffi t de le brancher sur le secteur. Il se déplace de façon opti male pour nett oyer les zones du bassin pour lesquelles il a été conçu (selon modèle : fond, parois, ligne d’eau).

  • Seite 11: I Raccordement De L'alimentati On Électrique

    3.4 I Raccordement de l’alimentati on électrique Pour prévenir les risques d’électrocuti on, d’incendie ou de blessure grave, veillez à respecter les consignes suivantes : • L’uti lisati on d’une rallonge électrique est interdite pour le raccordement au boîti er de commande.

  • Seite 12: I Démarrer Le Cycle De Nett Oyage

    3.5 I Démarrer le cycle de nett oyage Pour éviter tout risque de blessure ou de dommage matériel, veillez à respecter les consignes suivantes : • La baignade est interdite lorsque l’appareil est dans la piscine. • Ne pas uti liser l’appareil si vous faites une chlorati on choc dans la piscine. •...

  • Seite 13: I Terminer Le Cycle De Nett Oyage

    3.6 I Terminer le cycle de nett oyage • Afi n de ne pas endommager le matériel : Ne pas ti rer sur le câble pour sorti r l’appareil de l’eau. Uti liser la poignée. - Ne pas laisser sécher l’appareil en plein soleil après uti lisati on. - Stocker tous les éléments à...

  • Seite 14: I Réglage De L'horloge Et Programmati On Des Cycles De Nett Oyage (Selon Modèle)

    3.7 I Réglage de l’horloge et programmati on des cycles de nett oyage (selon modèle) • Ne pas débrancher le câble d’alimentati on une fois l’heure programmée, au risque de la perdre. L’heure sera sauvegardée pendant environ 2 minutes en cas de coupure d’alimentati on électrique.
  • Seite 15 3.7.2 Programmer des cycles de nett oyage Programmer jusqu’à 7 cycles de nett oyage (par exemple, 2 jours par semaine : le mercredi et samedi réparti s sur 4 semaines). • Le réglage de l’horloge est indispensable avant de programmer les cycles de nett oyage, voir § «3.7.1 Réglage de l’horloge».

  • Seite 16: I La Télécommande (Selon Modèle)

    3.8 I La télécommande (selon modèle) • Respecter le sens de montage de la pile. • Ne pas recharger la pile, ne pas la démonter, ne pas la jeter dans un feu. • Ne pas l’exposer à des températures élevées ou à la lumière directe du soleil. 3.8.1 Allumer et éteindre la télécommande •...

  • Seite 17: ❹ Entreti En

    ❹ Entreti en • L’appareil doit être nett oyé régulièrement à l’eau claire ou légèrement savonneuse. Ne pas uti liser de solvant. • Rincer abondamment l’appareil à l’eau claire. • Ne pas laisser sécher votre appareil en plein soleil sur le bord de la piscine. Conseil : remplacer le fi...

  • Seite 18: I Nett Oyage De L'hélice

    4.2 I Nett oyage de l’hélice Afi n d’éviter des blessures graves : • Débrancher électriquement le robot. • Porter obligatoirement des gants pour l’entreti en de l’hélice • Dévisser la vis de la grille (voir image • Reti rer la grille (voir image •...

  • Seite 19: I Changement Des Brosses

    4.3 I Changement des brosses • Chaque brosse est équipée de témoins d’usure, l’écart entre les témoins et l’extrémité de la brosse indique que la brosse est en bon état (voir image • Lorsque les témoins d’usure apparaissent comme indiqué sur l’image , les brosses sont usées et doivent être remplacées.

  • Seite 20: I Changement Des Bandages

    4.4 I Changement des bandages...

  • Seite 21: ❺ Résoluti On De Problème

    ❺ Résoluti on de problème • Avant de contacter votre revendeur, nous vous invitons à procéder à de simples vérifi cati ons en cas de dysfoncti onnement à l’aide des tableaux suivants. • Si le problème persiste, contacter votre revendeur. •...

  • Seite 22: I Alertes Uti Lisateur

    Problème de portée de la télécommande : • Positi onner le boîti er de commande sur le chariot, à une distance minimum La LED de la télécommande clignote de 3.5 mètres de la piscine. lentement ou la LED est fi xe •...

  • Seite 23: I Menu De Pré-Diagnosti C (Selon Modèle)

    5.3 I Menu de pré-diagnosti c (selon modèle) • Arrêter l’appareil si un cycle de nett oyage est en cours. • Pour accéder au menu : OV 3500 - OV 3505 - OV 3510 - RV 4550 - Appuyer sur au moins 5 secondes Vortex 4 PLUS...
  • Seite 24 fi re. • Zodiac® heat pump, fi ltrati on pump and fi lter appliances are compati ble with the most commonly used types of pool water treatment systems. • Do not touch the fan and/or any moving parts and do not insert anything, including your fi ngers in the vicinity of the moving parts while the appliance is in operati on.
  • Seite 25 The distributi on or modifi cati on of this document in any way is prohibited, without prior • authorisati on from Zodiac®. Zodiac® is constantly developing its products to improve their quality. The informati on • contained herein may therefore be modifi ed without noti ce.

  • Seite 26: ❶ Specifi Cati Ons

    ❶ Specifi cati ons 1.1 I Descripti on (x2) (x2) (x2) (x2) OV 3400 - OV 3410 OV 3500 - OV 5300 - OV 3450 - OV 3505 - OV 5330 OV 3300 OV 3480 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510...
  • Seite 27 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 Symbol Designati on OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 28: I Technical Specifi Cati Ons And Marking

    1.2 I Technical specifi cati ons and marking 1.2.1 Technical specifi cati ons OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 - OV 3510 - OV 5300 - RV 4550 OV 3300 OV 5330 - RV 4310 - RV 4390 - RV 4400 - RV 4430 RV 4560 RV 4200...

  • Seite 29: ❷ Installati On

    ❷ Installati on 2.1 I Set-up 3.5 meters Minimum : Control box : Caddy : Cleaner : Floati ng cable : Plug : Power cord 2.2 I Att achment to the base or caddy assembly (depending on model) 2.2.1 Att achment to the base...

  • Seite 30: Caddy Assembly

    2.2.2 Caddy assembly Tool-free assembly (x2) (x2) (x2) For the number of driving wheels (2WD or 4WD), see: “1.1 I Descripti on”...

  • Seite 31: ❸ Use

    ❸ Use 3.1 I Operati ng principle The cleaner is independent of the fi ltrati on system and can therefore operate autonomously. It just simply needs to be connected to the mains power supply. It fi nds the best route to move around and clean the areas of the pool for which it has been designed (depending on the model: bott om, walls, water line).

  • Seite 32: I Electricity Supply Connecti Ons

    3.4 I Electricity supply connecti ons To prevent risk electrocuti on, fi re, or serious injury, be sure to adhere to the following: • Use of an electrical extension is prohibited when connecti ng the control box. • Make sure that the socket can be easily accessed at all ti mes and is protected from rain or splashes.

  • Seite 33: I Starti Ng The Cleaning Cycle

    3.5 I Starti ng the cleaning cycle To prevent risk of injury or property damage, be sure to adhere to the following: • Bathing is prohibited when the appliance is in the pool. • Do not use the appliance during shock chlorinati on. •...

  • Seite 34: I Ending The Cleaning Cycle

    3.6 I Ending the cleaning cycle • To prevent damaging the equipment : Do not pull on the cable to remove the appliance from the pool. Use the handle. - Do not leave the appliance to dry out in sunlight aft er use. - Store all the elements away from sunlight, humidity and bad weather.

  • Seite 35: I Setti Ng The Ti Me And Programming The Cleaning Cycles (Depending On The Model)

    3.7 I Setti ng the ti me and programming the cleaning cycles (depending on the model) • Do not disconnect the power cable once the ti me has been programmed or you will lose it. The ti me setti ng will be saved for approximately 2 minutes if the power supply is disconnected. 3.7.1 Setti ng the ti me HOURS MINUTES...
  • Seite 36 3.7.2 Programming cleaning cycles Program up to 7 cleaning cycles (for example, 2 days per week: Wednesdays and Saturdays over 4 weeks). • You must set the ti me before you program the cleaning cycles, see § “3.7.1 Setti ng the ti me”. •...

  • Seite 37: I The Remote Control (Depending On The Model)

    3.8 I The remote control (depending on the model) • Respect the batt ery polarity. • Do not recharge the batt ery, dismantle it or throw it onto a fi re. • Do not expose it to high temperatures or direct sunlight. 3.8.1 Switching the remote control on and off...

  • Seite 38: ❹ Maintenance

    ❹ Maintenance • The appliance must be cleaned regularly using clean or slightly soapy water. Do not use solvents. • Rinse the appliance thoroughly with clean water. • Do not let your appliance dry in the sun by the pool. Tip: replace the fi...

  • Seite 39: I Cleaning The Propeller

    4.2 I Cleaning the propeller To avoid serious injury: • Disconnect the cleaner from the power supply. Disconnect the cleaner from the power supply. • Wear gloves when maintaining the propeller • Loosen the screw on the grid (see image •...

  • Seite 40: I Replacing The Brushes

    4.3 I Replacing the brushes • Each brush is equipped with wear indicators; the distance between the indicators and the end of the brush indicates whether the brush is in good conditi on (see image • The brushes are worn and should be replaced when the wear indicators appear as shown in image •...

  • Seite 41: I Changing The Tyres

    4.4 I Changing the tyres...

  • Seite 42: ❺ Troubleshooti Ng

    ❺ Troubleshooti ng • If a problem occurs, before you contact your retailer, please carry out these few simple checks using the following tables. • If the problem conti nues, contact your retailer. • : Acti ons to be performed by a qualifi ed technician only. 5.1 I Appliance behaviour Part of the pool is not correctly •...

  • Seite 43: I User Alerts

    Remote control range problem: • Positi on the control box on the caddy at least 3.5 metres from the pool. The remote control LED is fl ashing • Orient the control box towards the pool in order to improve the range of the slowly or the LED is steadily lit.

  • Seite 44: I Pre-Diagnosti C Menu (Depending On The Model)

    5.3 I Pre-diagnosti c menu (depending on the model) • Stopping the appliance if a cleaning cycle is in progress. • To access the menu: OV 3500 - OV 3505 - OV 3510 - RV 4550 - Press for at least 5 seconds. Vortex 4 PLUS OV 5300 - OV 5330 - RV 4560 - RV 5300 - RV 5400 -...

  • Seite 45: Warnhinweise

    Gehäuse beschädigt und ein Brand ausgelöst werden kann. • Zodiac®-Geräte wie Wärmepumpen, Filterpumpen und Filter sind mit den meisten Wasserbehandlungssystemen für Schwimmbäder kompati bel. • Lüft er und/oder bewegliche Teile nicht berühren. Stange bzw. Ihre Finger während des Betriebs des Geräts von den beweglichen Teilen fernhalten. Die beweglichen Teile können schwere bis tödliche Verletzungen verursachen.
  • Seite 46 • Diese Dokumente müssen während der gesamten Lebensdauer des Gerätes zum späteren Nachschlagen aufb ewahrt und immer mit dem Gerät weitergegeben werden. • Es ist verboten, dieses Dokument ohne die Genehmigung von Zodiac® mit jeglichen Mitt eln zu verbreiten oder zu ändern.

  • Seite 47: ❶ Kenndaten

    ❶ Kenndaten 1.1 I Beschreibung (x2) (x2) (x2) (x2) OV 3400 - OV 3410 OV 3500 OV 5300 - OV 3450 - OV 3505 OV 5330 OV 3300 OV 3480 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510 RV 5300 RV 4200 - RV 4390 -...
  • Seite 48 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 Symbol Bezeichnung RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 49: I Technische Daten Und Kennzeichnung

    1.2 I Technische Daten und Kennzeichnung 1.2.1 Technische Daten OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 - OV 3510 - RV 4550 OV 3300 OV 5300 - OV 5330 - RV 4310 - RV 4390 RV 4560 RV 5600 RV 4200...

  • Seite 50: ❷ Installati On

    ❷ Installati on 2.1 I Prakti sche Bedingungen 3.5 Meter Minimum : Bediengerät : Transportwagen : Reiniger : Schwimmkabel : Steckdose : Stromkabel 2.2 I Befesti gung auf dem Sockel oder Montage des Transportwagens (je nach Modell) 2.2.1 Befesti gung auf dem Sockel...

  • Seite 51: Montage Des Transportwagens

    2.2.2 Montage des Transportwagens Montage ohne Werkzeug (x2) (x2) (x2) Montagehöhe nach Anzahl der Antriebsräder (2WD oder 4WD), siehe: „1.1 I Beschreibung“...

  • Seite 52: ❸ Bedienung

    ❸ Bedienung 3.1 I Funkti onsweise Der Reiniger ist unabhängig vom Filtersystem und kann autonom betrieben werden. Er wird einfach an das Stromnetz angeschlossen. Er legt einen opti malen Weg im Schwimmbecken zurück, um die Bereiche zu reinigen, für die er vorgesehen ist (je nach Modell: Boden, Wände, Wasserlinie).

  • Seite 53: I Anschluss Der Stromversorgung

    3.4 I Anschluss der Stromversorgung Um jedes Risiko eines Stromschlags, eines Brands oder einer schweren Verletzung zu vermeiden, ist Folgendes unbedingt zu beachten: • Es ist nicht zulässig, für den Anschluss des Bediengeräts ein Verlängerungskabel zu verwenden. • Achten Sie darauf, dass die Steckdose immer leicht zugänglich ist und dass sie vor Regen und Spritzwasser geschützt ist.

  • Seite 54: I Start Des Reinigungszyklus

    3.5 I Start des Reinigungszyklus Um jedes Risiko eines Stromschlags, eines Brands oder einer schweren Verletzung zu vermeiden, ist Folgendes unbedingt zu beachten: • Das Schwimmbecken darf nicht benutzt werden, solange sich das Gerät darin befi ndet. • Das Gerät darf nicht verwendet werden, während eine Schockchlorung im Schwimmbecken durchgeführt wird.

  • Seite 55: I Den Reinigungszyklus Beenden

    3.6 I Den Reinigungszyklus beenden • Ziehen Sie nicht am Kabel, um den Reiniger aus dem Wasser zu holen, sonst kann es zu einer Beschädigung kommen. Verwenden Sie den Griff . • Lassen Sie das Gerät nach der Verwendung nicht in der prallen Sonne trocknen. •...

  • Seite 56: I Einstellung Der Uhr Und Programmierung Der Reinigungszyklen (Je Nach Modell)

    3.7 I Einstellung der Uhr und Programmierung der Reinigungszyklen (je nach Modell) • Wenn die Uhrzeit programmiert ist, darf das Netzkabel nicht mehr aus der Steckdose gezogen werden, sonst geht die Einstellung verloren. Die Uhrzeit wird im Fall eines Stromausfalls etwa 2 Minuten lang gespeichert.

  • Seite 57: Reinigungszyklen Programmieren

    3.7.2 Reinigungszyklen programmieren Sie können bis zu 7 Reinigungszyklen programmieren (z. B. 2 Tage pro Woche: Mitt woch und Samstag auf 4 Wochen verteilt). • Bevor die Reinigungszyklen programmiert werden, muss die Uhr unbedingt eingestellt werden, siehe § „3.7.1 Einstellung der Uhr“. •...

  • Seite 58: I Fernbedienung (Je Nach Modell)

    3.8 I Fernbedienung (je nach Modell) • Achten Sie darauf, die Batt erie richti g einzusetzen. • Laden Sie die Batt erie nicht auf, nehmen Sie sie nicht auseinander, werfen Sie sie nicht ins Feuer. • Setzen Sie sie nicht hohen Temperaturen oder der direkten Sonneneinstrahlung aus. 3.8.1 Ein- und Ausschalten der Fernbedienung •...

  • Seite 59: ❹ Instandhaltung

    ❹ Instandhaltung • Das Gerät muss regelmäßig mit klarem oder leicht seifenhalti gem Wasser gereinigt werden. Es darf kein Lösungsmitt el verwendet werden. • Spülen Sie das Gerät mit reichlich klarem Wasser ab. • Lassen Sie das Gerät nicht in der prallen Sonne am Beckenrand trocknen. Empfehlung: Austausch des Filters und der Bürsten alle 2 Jahre Es wird empfohlen, den Filter und die Bürsten alle 2 Jahre auszuwechseln, um die opti male Funkti on des Gerätes aufrechtzuerhalten und ein opti males Leistungsniveau zu gewährleisten.

  • Seite 60: I Wartung Am Propeller

    4.2 I Wartung am Propeller Um schwere Verletzungen zu vermeiden: • Trennen Sie den Reiniger vom Stromnetz. • Bei der Wartung am Propellers müssen unbedingt Schutzhandschuhe getragen werden • Entf ernen Sie die Schraube des Gitt ers (siehe Abbildung • Nehmen Sie das Gitt er ab (siehe Abbildung •...

  • Seite 61: I Ersetzen Der Bürsten

    4.3 I Ersetzen der Bürsten • Jede Bürste verfügt über Abnutzungsanzeigen. Der Abstand zwischen den Anzeigen und dem Ende der Bürste weist darauf hin, dass die Bürste in Ordnung ist (siehe Abbildung • Wenn die Abnutzungsanzeigen so aussehen wie auf der Abbildung , sind die Bürsten abgenutzt und müssen ersetzt werden.

  • Seite 62: I Ersetzen Der Reifen

    4.4 I Ersetzen der Reifen...

  • Seite 63: ❺ Problembehebung

    ❺ Problembehebung • Bevor Sie sich an Ihren Fachhändler wenden, können Sie im Fall einer Betriebsstörung mithilfe der folgenden Tabellen einfache Überprüfungen vornehmen. • Sollte das Problem dadurch nicht gelöst werden, wenden Sie sich bitt e an Ihren Fachhändler. • : Einem qualifi...

  • Seite 64: Auf Dem Display Erscheint Die Meldung

    Auf dem Display erscheint die Auf dem Display erscheint die • Das bedeutet, dass die Batt erien der Fernbedienung fast leer sind: Ersetzen Meldung bei akti vem Sie diese. Fernbedienungsmodus Problem hinsichtlich der Reichweite der Fernbedienung: • Stellen Sie das Bediengerät auf den Transportwagen in einem Mindestabstand Die LED der Fernbedienung blinkt von 3,5 Metern vom Schwimmbecken.

  • Seite 65: I Diagnosemenü (Je Nach Modell)

    5.3 I Diagnosemenü (je nach Modell) • Schalten Sie das Gerät aus, wenn ein Reinigungszyklus läuft . • Um zum Menü zu gelangen: OV 3500 - OV 3510 - RV 4550 - Drücken Sie die Taste mindestens 5 Sekunden lang. Vortex 4 PLUS RV 4560 - RV 5400 - RV 5470 - RV 5500 - RV 5600...

  • Seite 66: Waarschuwingen

    • De Zodiac®-apparaten van het type warmtepomp, fi ltrati epompen, en fi lters zijn compati bel met de meeste types van waterbehandelingsystemen. • Raak de venti lator en/of de bewegende delen niet aan en steek geen stang of uw vingers in de bewegende delen wanneer het apparaat werkt.
  • Seite 67 Het is verboden dit document te verspreiden of te wijzigen op welke wijze dan ook zonder toestemming • van Zodiac®. Zodiac® is voortdurend bezig met de ontwikkeling van zijn producten om de kwaliteit te verbeteren, de • informati e in dit document is derhalve onderhevig aan wijzigingen zonder voorafgaande kennisgeving.

  • Seite 68: ❶ Kenmerken

    ❶ Kenmerken 1.1 I Beschrijving (x2) (x2) (x2) (x2) OV 3400 - OV 3410 OV 3500 - OV 5300 - OV 3450 - OV 3505 - OV 5330 OV 3300 OV 3480 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510 RV 5300 RV 4200...
  • Seite 69 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 Symbool Benaming RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 70: I Technische Eigenschappen En Markering

    1.2 I Technische eigenschappen en markering 1.2.1 Technische eigenschappen OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 - OV 3510 - OV RV 4550 OV 3300 5300 - OV 5330 - RV 4310 - RV 4390 - RV RV 4560 RV 5600 RV 4200...

  • Seite 71: ❷ Installati E

    ❷ Installati e 2.1 I Aanpassen aan uw situati e 3.5 meter Minimum : Schakelkast : Karretje : Robot : Drijvende kabel : Stopcontact : Voedingskabel 2.2 I Bevesti ging op de sokkel of montage op het karretje (afh ankelijk van model) 2.2.1 Bevesti ging op de sokkel...
  • Seite 72 2.2.2 Montage op het karretje Montage zonder gereedschap (x2) (x2) (x2) (opti e) Om het aantal aandrijfwielen (2WD of 4WD) te bepalen, raadpleeg: “1.1 I Beschrijving”...

  • Seite 73: ❸ Gebruik

    ❸ Gebruik 3.1 I Werkingsprincipe De robot is onafh ankelijk van het fi ltersysteem en kan zelfstandig opereren. Het volstaat de stekker in het stopcontact te steken. De robot is ontworpen om zich opti maal te bewegen om de zones van het zwembad te reinigen (afh ankelijk van model: bodem, wanden, waterlijn).

  • Seite 74: I Aansluiti Ngen Van De Elektrische Voeding

    3.4 I Aansluiti ngen van de elektrische voeding Gelieve de volgende instructi es in acht te nemen om ieder risico van elektrocuti e, brand of ernsti g letsel te vermijden: • Het gebruik van een verlengsnoer voor het aansluiten op de schakelkast is niet toegestaan. •...

  • Seite 75: I Schoonmaakcyclus Starten

    3.5 I Schoonmaakcyclus starten Gelieve de volgende instructi es in acht te nemen om ieder risico van letsel of materiële schade te vermijden: • Zwemmen is niet toegestaan wanneer het apparaat in het zwembad aanwezig is. • Gebruik het apparaat niet ti jdens een chloorbehandeling in het zwembad. •...

  • Seite 76: I Schoonmaakcyclus Stoppen

    3.6 I Schoonmaakcyclus stoppen • Trek niet aan het materiaal of de kabel om het apparaat uit het water te halen. Gebruik de handgreep • Laat het apparaat na gebruik niet drogen in de volle zon. • Sla alle onderdelen op in een schaduwrijke, droge plaats die is beschermd tegen weersinvloeden.

  • Seite 77: I Instellen Van De Klok En Het Programmeren Van De Schoonmaakcycli

    3.7 I Instellen van de klok en het programmeren van de schoonmaakcycli (afh ankelijk van model) • Haal de stekker niet uit het stopcontact nadat u de ti jd hebt ingesteld, om de programmering niet te verliezen. In het geval van een stroomstoring zal de ingestelde ti jd gedurende ongeveer 2 minuten worden opgeslagen.
  • Seite 78 3.7.2 Schoonmaakcycli programmeren Programmeer tot zeven schoonmaakcycli (bijvoorbeeld twee dagen per week: woensdag en zaterdag verdeeld over 4 weken). • Het aanpassen van de klok is noodzakelijk voordat u de schoonmaakcycli programmeert, zie § “3.7.1 De klok instellen”. • Begin met het selecteren van de schoonmaakcyclus op de schakelkast, zie § “3.5.1 Schoonmaakcyclus kiezen (afh ankelijk van model)”.

  • Seite 79: I De Afstandsbediening (Afh Ankelijk Van Model)

    3.8 I De afstandsbediening (afh ankelijk van model) • Let op de richti ng van de batt erij. • Laad de batt erij niet op, haal de batt erij niet uit elkaar en niet in het vuur gooien. • Niet blootstellen aan hoge temperaturen of direct zonlicht. 3.8.1 De afstandsbediening aan- en uitzett en •...

  • Seite 80: ❹ Onderhoud

    ❹ Onderhoud • Het apparaat moet regelmati g worden gereinigd met schoon water of zeepsop. Gebruik geen oplosmiddelen. • Spoel het apparaat overvloedig met schoon water. • Laat uw apparaat niet in de volle zon drogen aan de rand van het zwembad. Tip: vervang de fi...

  • Seite 81: I Reinigen Van De Schroef

    4.2 I Reinigen van de schroef Voorkom ernsti ge verwondingen: • Ontkoppel de robot van de stroom. • Draag alti jd handschoenen ti jdens onderhoud van de schroef • Draai de schroef van het rooster los (zie afb eelding • Verwijder het rooster (zie afb eelding •...

  • Seite 82: I Borstels Vervangen

    4.3 I Borstels vervangen • Elke borstel is uitgerust met slijtage-indicatoren, het verschil tussen de indicatoren en het uiteinde van de borstel geeft aan dat de borstel in goede staat verkeert (zie foto • Wanneer de slijtage-indicatoren verschijnen zoals weergegeven in de afb eelding zijn de borstels versleten en moeten deze worden vervangen.

  • Seite 83: Profi Elen Vervangen

    4.4 Profi elen vervangen BINNENZIJDE...

  • Seite 84: ❺ Probleemoplossing

    ❺ Probleemoplossing • Wij verzoeken u voordat u contact opneemt met uw dealer in geval van storing aan de hand van de volgende tabellen, eenvoudige controles uit te voeren. • Als het probleem aanhoudt, dient u contact op te nemen met uw dealer. •...

  • Seite 85: I Gebruikerswaarschuwingen

    Er is een probleem met het bereik van de afstandsbediening: • Plaats de schakelkast op het karretje, op een minimale afstand van 3,5 meter De LED van de afstandsbediening van het zwembad. knippert langzaam • Richt de schakelkast in de richti ng van het zwembad om het bereik van de ononderbroken afstandsbediening te verbeteren.

  • Seite 86: I Menu Met Pre-Diagnose (Afh Ankelijk Van Model)

    5.3 I Menu met pre-diagnose (afh ankelijk van model) • Stop het apparaat als de schoonmaakcyclus bezig is. • Om het menu te openen: OV 3500 - OV 3510 - RV 4550 - Druk op gedurende ten minste 5 seconden Vortex 4 PLUS RV 4560 - RV 5400 - RV 5470 - RV 5500 - RV 5600...
  • Seite 87 • Los aparatos Zodiac® como bombas de calor, bombas de fi ltración y fi ltros son compati bles con cualquier tratamiento de agua para piscinas. • No toque el venti lador ni las piezas móviles ni inserte una barra o los dedos cerca de las partes móviles mientras el aparato esté en funcionamiento.
  • Seite 88 Está prohibido difundir o modifi car este documento por cualquier medio sin la autorización • de Zodiac®. Siguiendo con la políti ca de mejora conti nua de sus productos, Zodiac® se reserva el derecho • de modifi car sin previo aviso las informaciones contenidas en este documento.

  • Seite 89: ❶ Característi Cas

    ❶ Característi cas 1.1 I Descripción (x2) (x2) (x2) (x2) OV 3400 - OV 3410 OV 3500 - OV 5300 - OV 3450 - OV 3505 - OV 5330 OV 3300 OV 3480 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510 RV 5300...
  • Seite 90 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 Símbolo Designación RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 91: I Característi Cas Técnicas Y Localización

    1.2 I Característi cas técnicas y localización 1.2.1 Característi cas técnicas OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 - OV 3510 - RV 4550 OV 3300 OV 5300 - OV 5330 - RV 4310 - RV 4390 RV 4560 RV 5600 RV 4200...

  • Seite 92: ❷ Instalación

    ❷ Instalación 2.1 I Puesta en marcha 3,5 metros Mínimo : caja de control : carro : robot : cable fl otante : toma de corriente : cable de alimentación 2.2 I Fijación al soporte o montaje del carro (según el modelo) 2.2.1 Fijación al soporte...
  • Seite 93 2.2.2 Montaje del carro Montaje sin herramientas (x2) (x2) (x2) Para saber el número de ruedas motrices (2WD o 4WD), ver: “1.1 I Descripción”...

  • Seite 94: ❸ Uso

    ❸ Uso 3.1 I Principio de funcionamiento El robot es independiente del sistema de fi ltración y puede funcionar de manera autónoma simplemente conectado a la red. Se desplaza de manera ópti ma para limpiar las zonas de la piscina para las que se ha diseñado (según el modelo: fondo, paredes, línea de agua).

  • Seite 95: I Conexiones A La Alimentación Eléctrica

    3.4 I Conexiones a la alimentación eléctrica Para evitar riesgos de electrocución, incendio o lesiones graves, asegúrese de cumplir con lo siguiente: • La uti lización de una extensión eléctrica está prohibida para la conexión a la caja de control. •...

  • Seite 96: I Iniciar El Ciclo De Limpieza

    3.5 I Iniciar el ciclo de limpieza Para evitar daños materiales o personales, asegúrese de cumplir con lo siguiente: • El baño está prohibido con el aparato en la piscina. • ¡No uti lice el aparato si ha efectuado una cloración de choque en la piscina! •...

  • Seite 97: I Terminar El Ciclo De Limpieza

    3.6 I Terminar el ciclo de limpieza • Para evitar dañar el material, no ti re del cable para sacar el aparato del agua. Uti lice el asa. • No deje secar el aparato al sol tras su uti lización. •...

  • Seite 98: I Ajustar El Reloj Y Programar Ciclos De Limpieza (Según El Modelo)

    3.7 I Ajustar el reloj y programar ciclos de limpieza (según el modelo) • No desconecte el cable de alimentación si está la hora programada, ya que se podría perder. La hora se guarda durante unos 2 minutos en caso de rotura del cable de alimentación eléctrica. 3.7.1 Ajuste del reloj DÍA HORAS...
  • Seite 99 3.7.2 Programar ciclos de limpieza Programe hasta 7 ciclos de limpieza (por ejemplo, 2 días por semana: miércoles y sábado reparti dos en 4 semanas). • Hay que ajustar siempre el reloj antes de programar los ciclos de limpieza, ver apartado “3.7.1 Ajuste del reloj”. •...

  • Seite 100: I El Mando A Distancia (Según El Modelo)

    3.8 I El mando a distancia (según el modelo) • Respete el senti do de montaje de la pila. • No recargue la pila, no la saque de su comparti mento, no la ti re al fuego. • No la exponga a temperaturas elevadas ni a la luz directa del sol. 3.8.1 Encender y apagar el mando a distancia •...

  • Seite 101: ❹ Mantenimiento

    ❹ Mantenimiento • Limpie regularmente el aparato con agua clara o con agua jabonosa. No uti lice disolvente. • Aclare abundantemente el robot con agua clara. • No deje secar el aparato a pleno sol en el borde de la piscina. Consejo: cambie el fi...

  • Seite 102: I Limpieza De La Hélice

    4.2 I Limpieza de la hélice Para evitar heridas graves: • Desconecte eléctricamente el robot. • Póngase siempre guantes de protección antes de manipular la hélice • Afl oje el tornillo de la rejilla (ver imagen • Reti re la rejilla (ver imagen •...

  • Seite 103: I Cambio De Los Cepillos

    4.3 I Cambio de los cepillos • El cepillo lleva testi gos de desgaste; la distancia entre los testi gos y el extremo del cepillo indica que el cepillo está en buen estado (ver imagen • Cuando los testi gos de desgaste aparecen como se indica en la imagen es porque los cepillos están desgastados y hay que cambiarlos.
  • Seite 104 4.4 I Cambio de los neumáti cos...

  • Seite 105: ❺ Resolución De Problemas

    ❺ Resolución de problemas • En caso de problemas, realice las verifi caciones que mostramos en las siguientes tablas antes de contactar con su distribuidor. • Si el problema persiste, contacte con su distribuidor. • : acciones reservadas a un técnico cualifi cado. 5.1 I Funcionamiento del aparato Una parte de la piscina no está...

  • Seite 106: I Avisos Para El Usuario

    Problema de alcance del mando a distancia: • Coloque la caja de control en el carro, a una distancia mínima de 3,5 metros El led del mando a distancia de la piscina. parpadea lentamente o el led está • Oriente la caja de control hacia la piscina de modo que se mejore el alcance fi...

  • Seite 107: I Menú De Prediagnósti Co (Según El Modelo)

    5.3 I Menú de prediagnósti co (según el modelo) • Pare el aparato si hay un ciclo de limpieza en curso. • Para acceder al menú: OV 3500 - OV 3510 - RV 4550 - Pulse al menos 5 segundos. Vortex 4 PLUS RV 4560 - RV 5400 - RV 5470 - RV 5500 - RV 5600...
  • Seite 108 • Não vaporizar inseti cida ou outro produto químico (infl amável ou não infl amável) em direção do aparelho, poderia deteriorar a carroçaria e provocar um incêndio. • Os aparelhos Zodiac® do ti po bombas de calor, bombas de fi ltração, fi ltros são compatí veis com a maioria dos sistemas de tratamento da água para piscinas.
  • Seite 109 É proibido difundir ou modifi car este documento por qualquer meio que seja sem a autorização • da Zodiac®. A Zodiac® faz evoluir constantemente os seus produtos para melhorar a sua qualidade, • as informações conti das neste documento podem ser modifi cadas sem aviso prévio.

  • Seite 110: ❶ Característi Cas

    ❶ Característi cas 1.1 I Descrição (x2) (x2) (x2) (x2) OV 3400 - OV 3410 OV 3500 - OV 5300 - OV 3450 - OV 3480 OV 3505 - OV 5330 OV 3300 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510 RV 5300...
  • Seite 111 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 Símbolo Designação RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 112: I Característi Cas Técnicas E Identi Fi Cação

    1.2 I Característi cas técnicas e identi fi cação 1.2.1 Característi cas técnicas OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 RV 4550 - OV 3510 - OV 5300 - OV 5330 OV 3300 - RV 4200 RV 4560 RV 5600...

  • Seite 113: ❷ Instalação

    ❷ Instalação 2.1 I Colocação em situação 3.5 metros Mínimo : Caixa de comando : Carrinho : Robot : Cabo fl utuante : Tomada de corrente : Cabo de alimentação 2.2 I Fixação no pedestal ou montagem no carrinho (segundo o modelo) 2.2.1 Fixação no pedestal...

  • Seite 114: Montagem Do Carrinho

    2.2.2 Montagem do carrinho Montagem sem ferramentas (x2) (x2) (x2) Para saber o numero de rodas motrizes (2WD ou 4WD), ver: “1.1 I Descrição”...

  • Seite 115: ❸ Uti Lização

    ❸ Uti lização 3.1 I Princípio de funcionamento O robot é independente do sistema de fi ltração e pode funcionar de maneira autónoma. Basta ligá-lo à rede elétrica. Ele se move de maneira ideal para limpar as zonas da piscina para quais foi concebido (segundo o modelo: fundo, paredes, linha de água).

  • Seite 116: I Ligação Da Alimentação Elétrica

    3.4 I Ligação da alimentação elétrica Para evitar riscos de eletrocussão, incêndio ou ferimentos graves, certi fi que-se de respeitar o seguinte: • É proibido uti lizar uma extensão elétrica para a ligação à caixa de comando. • Certi fi car-se de que a tomada esteja sempre facilmente acessível e ao abrigo da chuva e de salpicos.

  • Seite 117: I Lançar O Ciclo De Limpeza

    3.5 I Lançar o ciclo de limpeza Para evitar riscos de ferimentos ou danos ao equipamento, certi fi que-se de respeitar o seguinte: • Banhos são proibidos quando o robot esti ver dentro da piscina. • Não uti lizar o aparelho quando fi zer uma cloração de choque na piscina. •...

  • Seite 118: I Terminar O Ciclo De Limpeza

    3.6 I Terminar o ciclo de limpeza • Para não danifi car o material, não puxar pelo cabo para reti rar o aparelho da água. Uti lizar a pega. • Não deixar o aparelho secar em pleno sol após a uti lização. •...

  • Seite 119: I Ajuste Do Relógio E Programação Dos Ciclos De Limpeza (Segundo O Modelo)

    3.7 I Ajuste do relógio e programação dos ciclos de limpeza (segundo o modelo) • Não desconectar o cabo de alimentação uma vez programada a hora, para evitar perdê-la. A hora será salvaguardada durante cerca de 2 minutos no caso de um corte da alimentação elétrica.
  • Seite 120 3.7.2 Programar ciclos de limpeza Programar até 7 ciclos de limpeza (por exemplo, 2 dias por semana: quarta-feira e sábado reparti dos sobre 4 semanas). • É indispensável ajustar o relógio antes de programar os ciclos de limpeza, ver § “3.7.1 Ajuste do relógio”. •...

  • Seite 121: I O Comando À Distância (Segundo O Modelo)

    3.8 I O comando à distância (segundo o modelo) • Respeitar o senti do de montagem da pilha. • Não recarregar a pilha, não a desmontar, não a jogar no fogo. • Não a expor a temperaturas elevadas ou à luz direta do sol. 3.8.1 Ligar e desligar o comando à...

  • Seite 122: ❹ Conservação

    ❹ Conservação • O aparelho deve ser limpo regularmente com água limpa ou ligeiramente adicionada de sabão. Não uti lizar solvente. • Enxaguar abundantemente o aparelho com água limpa. • Não deixar o seu aparelho secar em pleno sol à beira da piscina. Conselho: substi tuir o fi...

  • Seite 123: I Limpeza Da Hélice

    4.2 I Limpeza da hélice Para evitar lesões graves: • Desligar eletricamente o robot. • Usar obrigatoriamente luvas para a conservação da hélice • Desaparafusar o parafuso da grelha (ver imagem • Reti rar a grelha (ver imagem • Reti rar a guia de fl uxo com precaução (ver imagem •...

  • Seite 124: I Substi Tuição Das Escovas

    4.3 I Substi tuição das escovas • Cada escova está equipada com indicadores de desgaste, o afastamento entre os indicadores e a extremidade da escova indica que a escova está em bom estado (ver imagem • Quando os indicadores de desgaste aparecem como indicado na imagem , as escovas estão gastas e devem ser substi tuídas.

  • Seite 125: I Substi Tuição Das Guarnições

    4.4 I Substi tuição das guarnições...

  • Seite 126: ❺ Resolução De Problemas

    ❺ Resolução de problemas • Antes de contatar o seu revendedor, recomendamos proceder a verifi cações simples em caso de mau funcionamento, com o auxílio dos seguintes quadros. • Se o problema persisti r, contatar o seu revendedor. • : Ações reservadas a um técnico qualifi cado. 5.1 I Comportamentos do aparelho parte piscina...

  • Seite 127: I Alertas Ao Uti Lizador

    Problema de alcance do comando à distância: • Posicionar a caixa de comando no carrinho, a uma distância mínima de O LED do comando à distância pisca 3,5 metros da piscina. lentamente ou o LED está fi xo • Orientar a caixa de comando em direção à piscina de maneira a melhorar o alcance do comando à...

  • Seite 128: I Menu De Pré-Diagnosti Co (Segundo O Modelo)

    5.3 I Menu de pré-diagnosti co (segundo o modelo) • Parar o aparelho se um ciclo de limpeza esti ver em curso. • Para aceder ao menu: OV 3500 - OV 3510 - RV 4550 - Premir ao menos 5 segundos Vortex 4 PLUS RV 4560 - RV 5400 - RV 5470 - RV 5500 - RV 5600...
  • Seite 129 Anche il colore di alcuni moti vi può sbiadirsi durante l'uso o in caso di contatt o con oggetti presenti nella piscina. I moti vi sbiaditi , l'usura o il graffi o dei rivesti menti vinilici esulano dalla responsabilità di Zodiac® e non sono coperti dalla garanzia limitata.
  • Seite 130 È vietato diff ondere o modifi care il presente documento con qualunque mezzo senza • l'autorizzazione di Zodiac®. Zodiac® fa evolvere conti nuamente i suoi prodotti per migliorarne la qualità, pertanto le • informazioni contenute nel presente documento possono essere modifi cate senza preavviso.

  • Seite 131: ❶ Caratt Eristi Che

    ❶ Caratt eristi che 1.1 I Descrizione (X2) (X2) (X2) (X2) OV 3400 - OV 3410 OV 3500 - OV 5300 - OV 3450 - OV 3480 OV 3505 - OV 5330 OV 3300 - RV 4310 RV 4550 RV 5500 RV 4460 OV 3510 RV 5300...
  • Seite 132 OV 3300 OV 3410 OV 3500 OV 3400 OV 3450 OV 3505 RV 4400 OV 5300 RV 5400 RV 5500 OV 3480 RV 4390 OV 3510 RV 4430 RV 4550 RV 4560 OV 5330 Simbolo Denominazione RV 5470 RV 5600 RV 4200 Vortex Vortex...

  • Seite 133: I Caratt Eristi Che Tecniche E Individuazione

    1.2 I Caratt eristi che tecniche e individuazione 1.2.1 Caratt eristi che tecniche OV 3400 - OV 3410 - OV 3450 - OV 3480 - OV 3500 - OV 3505 - OV 3510 - RV 4550 OV 3300 OV 5300 - OV 5330 - RV 4310 - RV 4390 RV 4560 RV 5600 RV 4200...

  • Seite 134: ❷ Installazione

    ❷ Installazione 2.1 I Posizionamento 3.5 metri Minimo : Quadro comandi : Carrello : Robot : Cavo di comando : Presa di corrente : Cavo di alimentazione 2.2 I Fissaggio sullo zoccolo o montaggio del carrello (a seconda del modello) 2.2.1 Fissaggio sullo zoccolo...

  • Seite 135: Montaggio Del Carrello

    2.2.2 Montaggio del carrello Montaggio senza strumenti (X2) (X2) (X2) Per conoscere il numero di ruote motrici (2WD o 4WD), vedere: “1.1 I Descrizione”...

  • Seite 136: ❸ Uso

    ❸ Uso 3.1 I Principio di funzionamento Il robot è indipendente dal sistema di fi ltrazione e può funzionare in maniera autonoma. Basta collegarlo alla presa di corrente. Si sposta in maniera otti male per pulire le zone della piscina per le quali è stato progett ato (a seconda del modello: fondo, parete, linea d'acqua).

  • Seite 137: I Collegamento Dell'alimentazione Elett Rica

    3.4 I Collegamento dell'alimentazione elett rica Per evitare il rischio di elett rocuzione, incendio o lesioni gravi, rispett are le seguenti indicazioni: • È vietato uti lizzare una prolunga per il collegamento al quadro comandi. • Controllare che la presa di corrente sia facilmente e costantemente accessibile e al riparo da pioggia o schizzi.

  • Seite 138: I Avviare Il Ciclo Di Pulizia

    3.5 I Avviare il ciclo di pulizia Per evitare il pericolo di lesioni o danni materiali, rispett are le seguenti indicazioni: • È vietato fare il bagno quando il robot si trova nella piscina. • Non uti lizzare il robot se si eff ett ua una clorazione d'urto della piscina. •...

  • Seite 139: I Terminare Il Ciclo Di Pulizia

    3.6 I Terminare il ciclo di pulizia • Per non danneggiare il materiale, non ti rare il cavo per togliere il robot dall'acqua. Usare l'impugnatura. • Non far asciugare l'apparecchio sott o il sole dopo l'uso. • Conservare tutti gli elementi al riparo dal sole, dall'umidità e dalle intemperie. •...

  • Seite 140: I Impostazione Dell'orologio E Programmazione Dei Cicli Di Pulizia

    3.7 I Impostazione dell'orologio e programmazione dei cicli di pulizia (a seconda del modello) • Non scollegare il cavo di alimentazione dopo aver programmato l'ora, si rischia di perdere l'impostazione. In caso di interruzione dell'alimentazione elett rica, l'impostazione sarà conservata per circa 2 minuti . 3.7.1 Impostazione dell'orologio GIORNO MINUTI...
  • Seite 141 3.7.2 Programmare i cicli di pulizia Impostare fi no a 7 cicli di pulizia (per esempio, 2 giorni la setti mana: il mercoledì e il sabato riparti ti in 4 setti mane). • È indispensabile impostare l'orologio prima di programmare i cicli di pulizia, vedere § “3.7.1 Impostazione dell’orologio”. •...

  • Seite 142: I Il Telecomando (A Seconda Del Modello)

    3.8 I Il telecomando (a seconda del modello) • Rispett are il senso di inserimento della batt eria. • Non ricaricare la batt eria, non smontarla e non gett arla nel fuoco. • Non esporla a temperature elevate o alla luce dirett a del sole. 3.8.1 Accendere e spegnere il telecomando •...

  • Seite 143: ❹ Manutenzione

    ❹ Manutenzione • L'apparecchio deve essere pulito regolarmente con acqua pulita o leggermente saponata. Non uti lizzare solventi . • Sciacquare abbondantemente l'apparecchio con acqua pulita. • Non far asciugare il robot in pieno sole sul bordo della piscina. Consiglio: sosti tuire il fi ltro e le spazzole ogni 2 anni Si consiglia di sosti tuire il fi...

  • Seite 144: I Pulizia Dell'elica

    4.2 I Pulizia dell'elica Per evitare di ferirsi in modo grave: • scollegare il robot dall'alimentazione elett rica. • Indossare tassati vamente dei guanti per la manutenzione dell'elica • Svitare la vite della griglia (vedere immagine • Togliere la griglia (vedere immagine •...

  • Seite 145: I Sosti Tuzione Delle Spazzole

    4.3 I Sosti tuzione delle spazzole • Ogni spazzola è dotata di indicatori di usura, la distanza tra gli indicatori e l’estremità della spazzola indica che la spazzola è in buone condizioni (vedere immagine • Quando gli indicatori d’usura hanno l’aspett o indicato nell’immagine , le spazzole sono usurate e devono essere sosti tuite.

  • Seite 146: I Sosti Tuzione Dei Cerchioni

    4.4 I Sosti tuzione dei cerchioni...

  • Seite 147: ❺ Risoluzione Dei Problemi

    ❺ Risoluzione dei problemi • Prima di contatt are il rivenditore, procedere a semplici verifi che, in caso di malfunzionamento, avvalendosi delle tabelle seguenti . • Se il problema persiste, contatt ate il rivenditore. • : Operazioni riservate a un tecnico qualifi cato. 5.1 I Comportamento dell'apparecchio Una parte della vasca non è...

  • Seite 148: I Allarmi Utente

    Problema di portata del telecomando: • Posizionare il quadro comandi sul carrello, a una distanza minima di 3,5 metri Il LED del telecomando lampeggia dalla piscina. lentamente o è fi sso. • Orientare il quadro comandi in direzione della piscina per migliorare la portata del telecomando.

  • Seite 149: I Menu Di Prediagnosi (A Seconda Del Modello)

    5.3 I Menu di prediagnosi (a seconda del modello) • Arrestare l'apparecchio se è in corso un ciclo di pulizia. • Per accedere al menu: OV 3500 - OV 3510 - RV 4550 - Premere per almeno 5 secondi Vortex 4 PLUS RV 4560 - RV 5400 - RV 5470 - RV 5500 - RV 5600 Premere...
  • Seite 152 Modèle appareil Appliance model Numéro de série Serial number Trouvez plus d’informati ons et enregistrez votre produit sur More informati ons and register you product on www.zodiac.com ZODIAC® is a registered trademark of Zodiac Internati onal, S.A.S.U., used under license.

Diese Anleitung auch für:

Vortex ov 3300Vortex ov 3480Vortex ov 3500Vortex ov 3400Vortex ov 3510Vortex ov 3505 ... Alle anzeigen

Inhaltsverzeichnis
