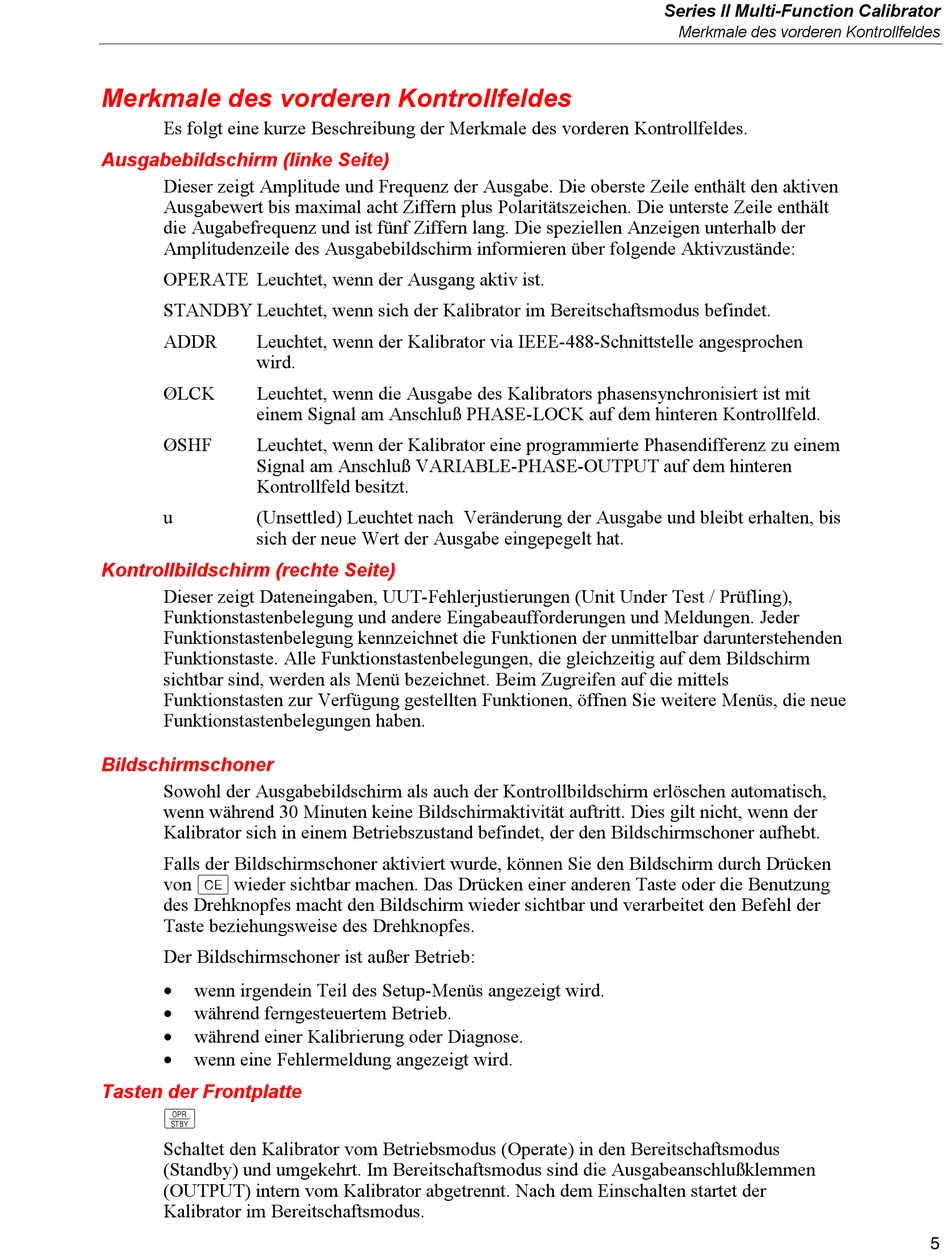

Merkmale des vorderen Kontrollfeldes
Es folgt eine kurze Beschreibung der Merkmale des vorderen Kontrollfeldes.
Ausgabebildschirm (linke Seite)
Dieser zeigt Amplitude und Frequenz der Ausgabe. Die oberste Zeile enthält den aktiven
Ausgabewert bis maximal acht Ziffern plus Polaritätszeichen. Die unterste Zeile enthält
die Augabefrequenz und ist fünf Ziffern lang. Die speziellen Anzeigen unterhalb der
Amplitudenzeile des Ausgabebildschirm informieren über folgende Aktivzustände:
OPERATE Leuchtet, wenn der Ausgang aktiv ist.
STANDBY Leuchtet, wenn sich der Kalibrator im Bereitschaftsmodus befindet.
ADDR
Leuchtet, wenn der Kalibrator via IEEE-488-Schnittstelle angesprochen
wird.
ØLCK
Leuchtet, wenn die Ausgabe des Kalibrators phasensynchronisiert ist mit
einem Signal am Anschluß PHASE-LOCK auf dem hinteren Kontrollfeld.
ØSHF
Leuchtet, wenn der Kalibrator eine programmierte Phasendifferenz zu einem
Signal am Anschluß VARIABLE-PHASE-OUTPUT auf dem hinteren
Kontrollfeld besitzt.
u
(Unsettled) Leuchtet nach Veränderung der Ausgabe und bleibt erhalten, bis
sich der neue Wert der Ausgabe eingepegelt hat.
Kontrollbildschirm (rechte Seite)
Dieser zeigt Dateneingaben, UUT-Fehlerjustierungen (Unit Under Test / Prüfling),
Funktionstastenbelegung und andere Eingabeaufforderungen und Meldungen. Jeder
Funktionstastenbelegung kennzeichnet die Funktionen der unmittelbar darunterstehenden
Funktionstaste. Alle Funktionstastenbelegungen, die gleichzeitig auf dem Bildschirm
sichtbar sind, werden als Menü bezeichnet. Beim Zugreifen auf die mittels
Funktionstasten zur Verfügung gestellten Funktionen, öffnen Sie weitere Menüs, die neue
Funktionstastenbelegungen haben.
Bildschirmschoner
Sowohl der Ausgabebildschirm als auch der Kontrollbildschirm erlöschen automatisch,
wenn während 30 Minuten keine Bildschirmaktivität auftritt. Dies gilt nicht, wenn der
Kalibrator sich in einem Betriebszustand befindet, der den Bildschirmschoner aufhebt.
Falls der Bildschirmschoner aktiviert wurde, können Sie den Bildschirm durch Drücken
von C wieder sichtbar machen. Das Drücken einer anderen Taste oder die Benutzung
des Drehknopfes macht den Bildschirm wieder sichtbar und verarbeitet den Befehl der
Taste beziehungsweise des Drehknopfes.
Der Bildschirmschoner ist außer Betrieb:
•
wenn irgendein Teil des Setup-Menüs angezeigt wird.
•
während ferngesteuertem Betrieb.
•
während einer Kalibrierung oder Diagnose.
•
wenn eine Fehlermeldung angezeigt wird.
Tasten der Frontplatte
O
Schaltet den Kalibrator vom Betriebsmodus (Operate) in den Bereitschaftsmodus
(Standby) und umgekehrt. Im Bereitschaftsmodus sind die Ausgabeanschlußklemmen
(OUTPUT) intern vom Kalibrator abgetrennt. Nach dem Einschalten startet der
Kalibrator im Bereitschaftsmodus.
Series II Multi-Function Calibrator
Merkmale des vorderen Kontrollfeldes
5
