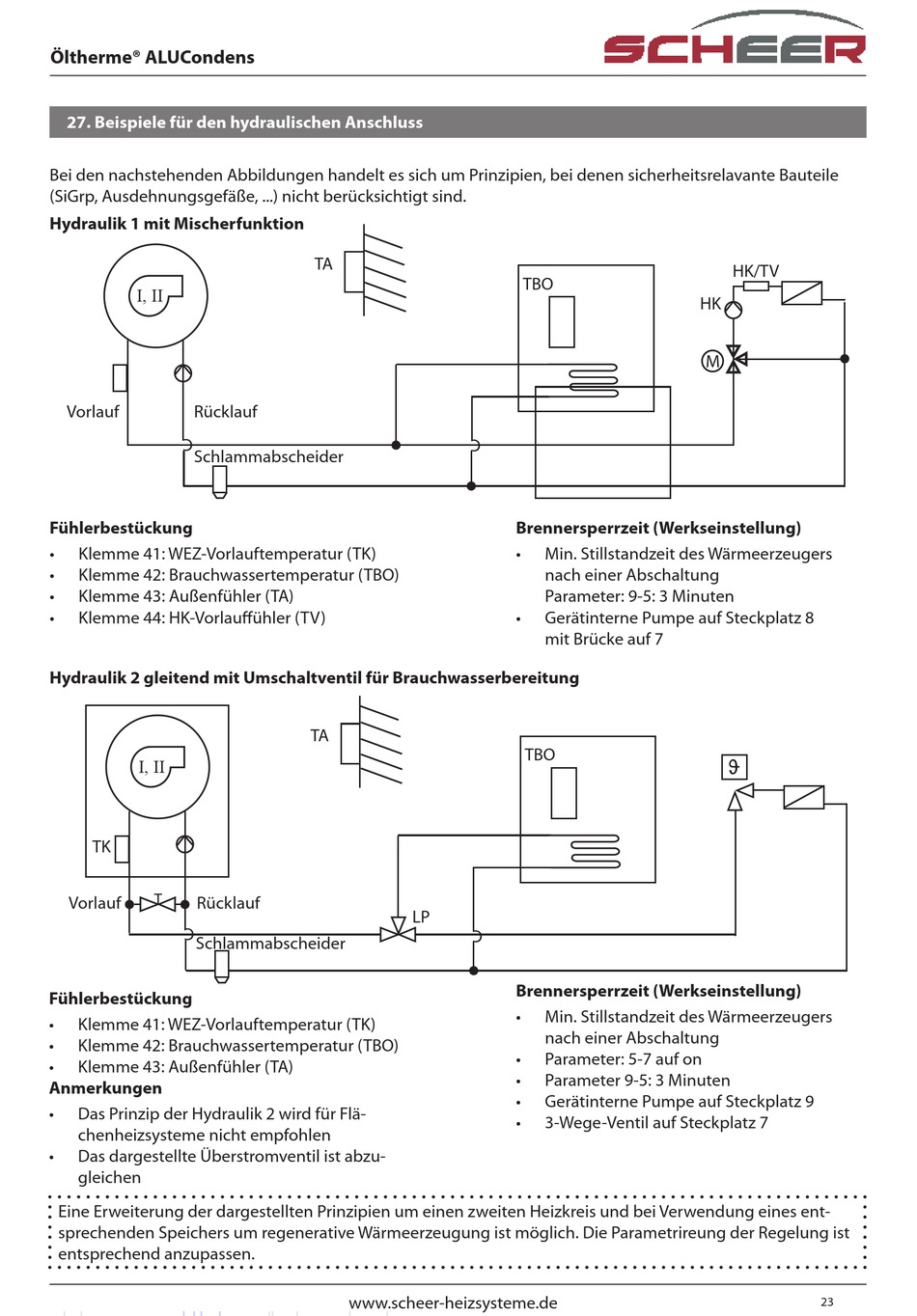

27. Beispiele für den hydraulischen Anschluss
Bei den nachstehenden Abbildungen handelt es sich um Prinzipien, bei denen sicherheitsrelavante Bauteile
(SiGrp, Ausdehnungsgefäße, ...) nicht berücksichtigt sind.
Hydraulik 1 mit Mischerfunktion
I, II
Vorlauf Rücklauf
C
Schlammabscheider
Fühlerbestückung
• Klemme 41: WEZ-Vorlauftemperatur (TK)
• Klemme 42: Brauchwassertemperatur (TBO)
• Klemme 43: Außenfühler (TA)
• Klemme 44: HK-Vorlauffühler (TV)
Hydraulik 2 gleitend mit Umschaltventil für Brauchwasserbereitung
I, II
TK
T
Vorlauf Rücklauf
C Schlammabscheider
Fühlerbestückung
• Klemme 41: WEZ-Vorlauftemperatur (TK)
• Klemme 42: Brauchwassertemperatur (TBO)
• Klemme 43: Außenfühler (TA)
Anmerkungen
• Das Prinzip der Hydraulik 2 wird für Flä-
chenheizsysteme nicht empfohlen
• Das dargestellte Überstromventil ist abzu-
gleichen
Eine Erweiterung der dargestellten Prinzipien um einen zweiten Heizkreis und bei Verwendung eines ent-
sprechenden Speichers um regenerative Wärmeerzeugung ist möglich. Die Parametrireung der Regelung ist
entsprechend anzupassen.
TA
C
TA
LP
C
www.scheer-heizsysteme.de
TBO

Brennersperrzeit (Werkseinstellung)

• Min. Stillstandzeit des Wärmeerzeugers
nach einer Abschaltung
Parameter: 9-5: 3 Minuten
• Gerätinterne Pumpe auf Steckplatz 8
mit Brücke auf 7
TBO
Brennersperrzeit (Werkseinstellung)
• Min. Stillstandzeit des Wärmeerzeugers
nach einer Abschaltung
• Parameter: 5-7 auf on
• Parameter 9-5: 3 Minuten
• Gerätinterne Pumpe auf Steckplatz 9
• 3-Wege-Ventil auf Steckplatz 7
HK/TV
HK
M
ϑ
