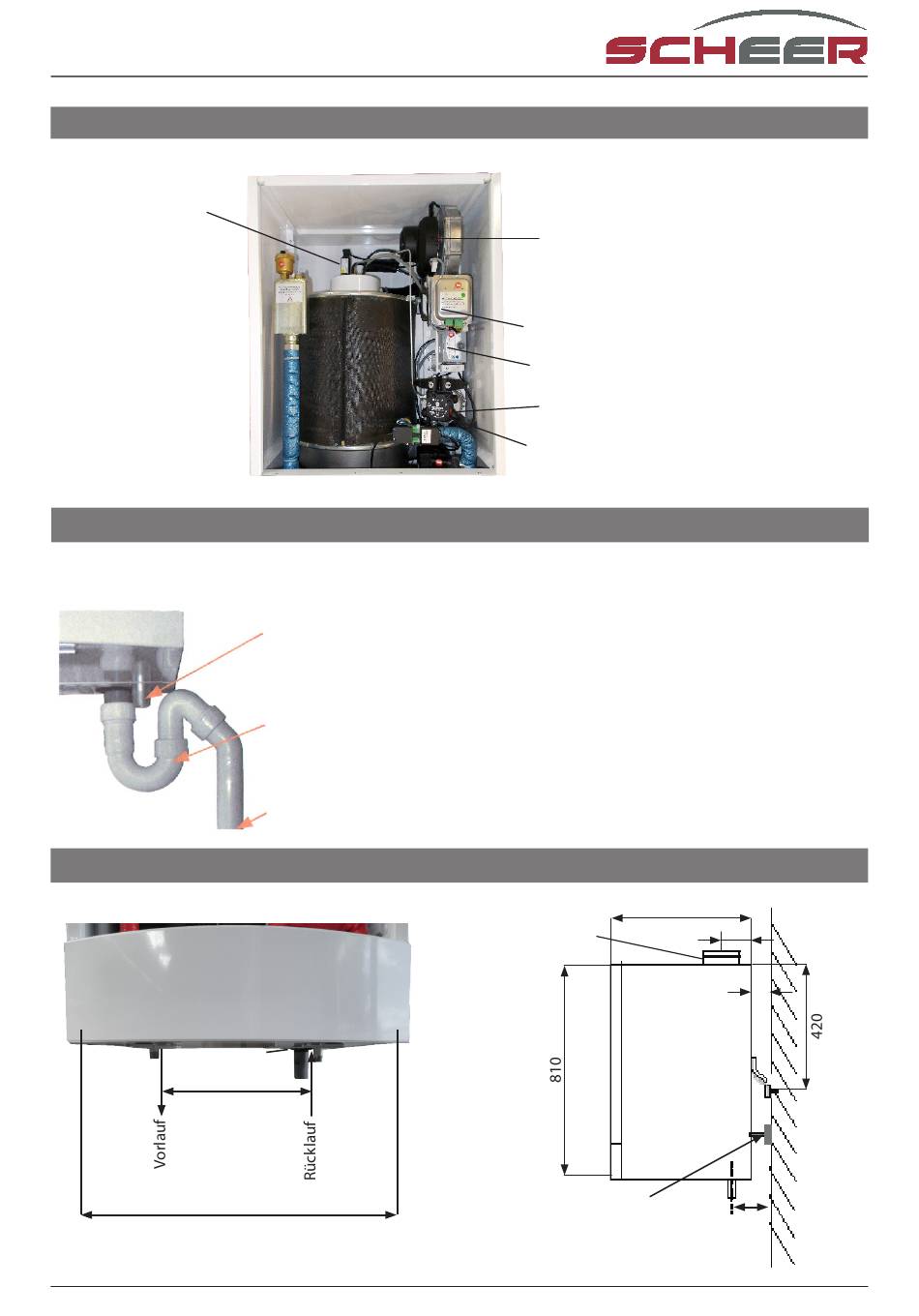

3. Geräteaufbau im Überlick
Flammenwächter

Kondensat und Kondensatabfluss

Eine Neutralisation des Kondensates gemäß ATV-Merkblatt ist nicht erforderlich.
Die vorgeschriebenen Grenzwerte werden deutlich unterschritten.

Hydraulikanschluss und Montage

Kondensat-
ablauf
445
550
Vorlauf- und Rücklaufanschluss: 3/4" AG
Kondensatablauf: Ø 40 mm
Dem Rücklauf ist ein Schlammabscheider
vorzuschalten!
Der Siphon ist vor der Inberiebnahme mit
Wasser zu füllen! Die Wasserfüllung bildet die
abgasseitige Dichtheit
Der Auslauf des Siphons muss frei
beobachtbar sein!
www.scheer-heizsysteme.de
Radialgebläse
Gebläsesteuerung
Steuergerät
Ölpumpenmotor
Ölpumpe
550
DN 80/125
Stellschraube
* Das genaue Maß ist abhängig
von der Einstellung der Stellschraube
70
20
80*
6
