5. Anschluss der Hydraulik

Die zwei Hydraulikanschlüsse bestehen aus 22 mm Glattrohr und können über Klemmringe oder Fittinge mit
1-Zoll Heizungsrohren verbunden werden.
550
Füll- und Entleerungshahn
6. Anschluss an die Abgasführung
Die Öltherme® DUOCondens ist eine raumluf-
tunabhängige, wandhängende Brennwert-
therme. Durch die niedrigen Abgastempera-
turen von unter 60 °C kann zur Abgasführung
der Rauchgase ein Kunststoffrohr aus PPS
verwendet werden.
Die Zuführung der Frischluft im Außenman-
tel des Abgassystems erfolgt meist in einem
Edelstahlrohr. Durch die Zuführung der
Verbrennungsluft über das Abgassystem wird
diese bereits vorgewärmt und die Rauchgase
noch weiter abgekühlt. Dies erhöht zusätzlich
den Wirkungsgrad des Heizsystems.
Beim Anschluss der Abgasführung ist auf
Dichtheit der Rohre zu achten, damit keine
Rauchgase in die Ansaugluft oder sogar in
den Aufstellungsraum der Heizungsanlage
gelangen.
Zur Montage der Rohre wird Gleitmittel emp-
fohlen, welches Sie bei uns erhalten.
460
www.scheer-heizsysteme.de
Stellschraube
Öltherme® DUOCondens

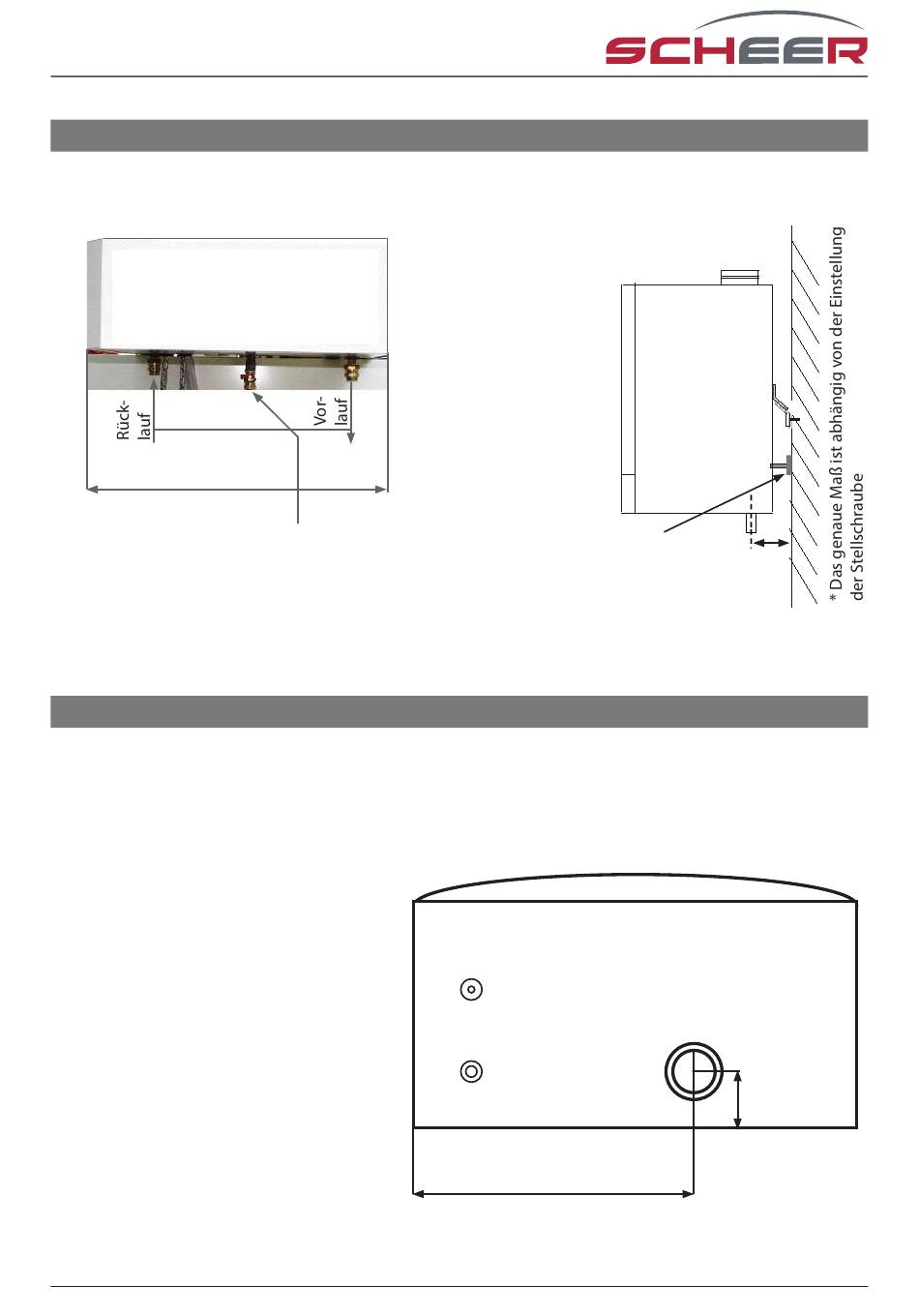

- Draufsicht -

Vorderseite

Entlüftung
Anschluss
Sicherheitsgruppe
350
90*
LAS DN 80/125
90
