Öltherme® DUOCondens
15. Steuergerät LMO 39 (ab Februar 2015)
•
ACHTUNG
Das Einbauen von nicht Originalersatzteilen kann zu Fehlfunktion oder Geräteschaden führen.
• Nur Original Ersatzteile verwenden.
Hinweis:
Das Steuergerät ist in der Version der jeweiligen Heizleistung ausgelegt.

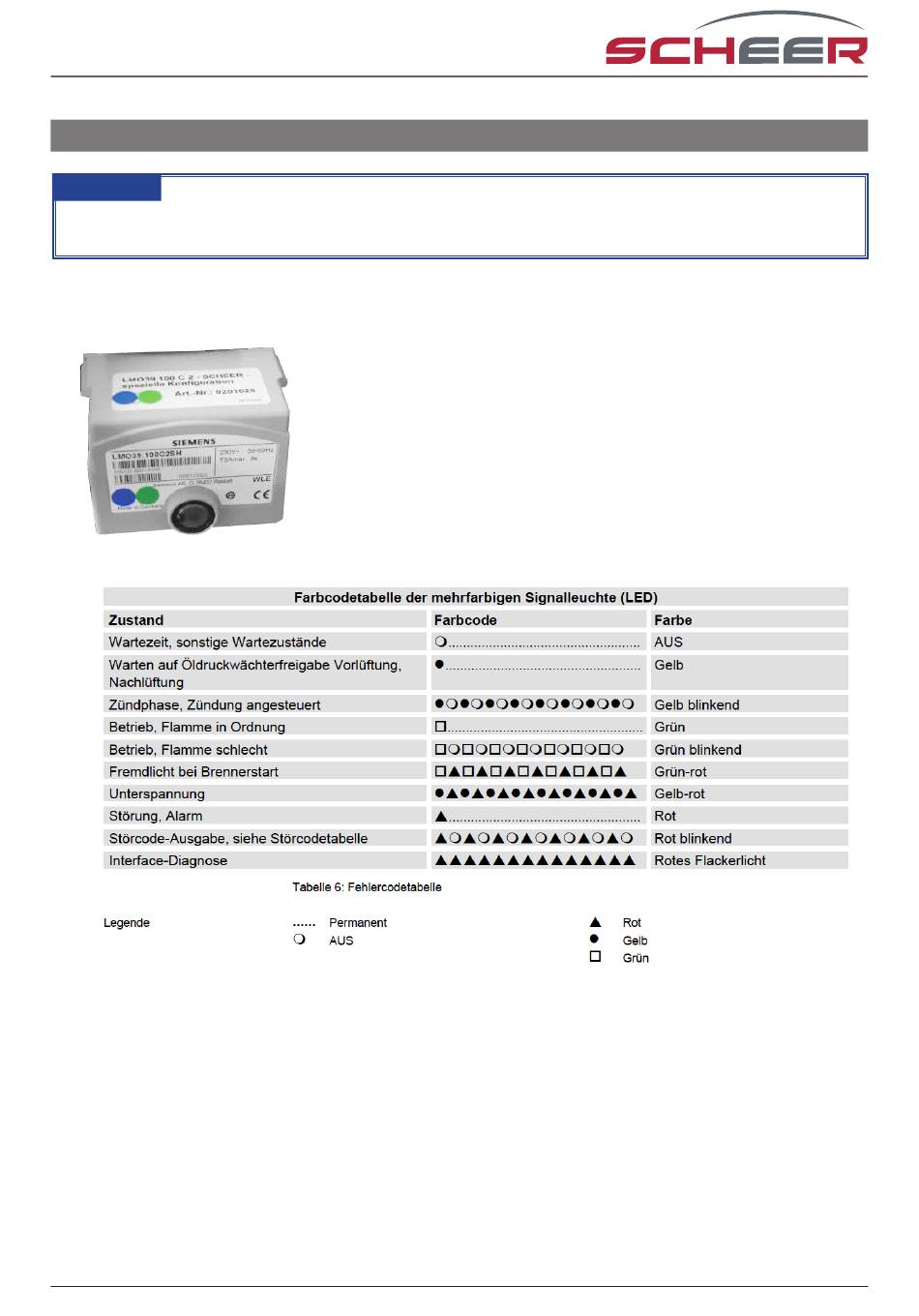

Steuergerät LMO 39
Störursachendiagnose
Nach einer Störabschaltung leuchtet die rote Signalleuchte. In diesem Zustand kann durch Betätigen des
Entrieglungstasters >3 Sekunden die visuelle Störursachendiagnose gemäß Störcodetabelle aktiviert wer-
den. Durch nochmalige Betätigung des Entrielgungstasters > 3 Sekunden wird die Interface-Diagnose
aktiviert.
Wurde versehentlich die Interface-Diagnose aktiviert (erkennbar am schwach roten Flackerlicht der Signal-
leuchte), kann diese durch erneutes Betätigen des Entriegelungstasters von > 3 Sekunden wieder ausge-
schaltet werden.
Während der Störursachendiagnose sind die Steuerausgänge spannungslos.
• der Brenner bleibt ausgeschaltet
• die externe Störanzeige bleibt spannungslos
Fehlfunktion oder Geräteschaden möglich!
Der Entriegelungstaster ist das zentrale Element für Entriegelung, Aktivie-
rung / Deaktivierung sowie Diagnose.
Die mehrfarbige Signalleuchte im Entriegelungstaster ist das zentrale An-
zeigeelement für visuelle Diagnose sowie Interface-Diagnose. Im normalen
Betrieb werden die verschiedenen Zustände in Form von Farbcodes gemäß
Farbcodetabelle angezeigt.
Während der Inbetriebsetzung erfolgt die Anzeige gemäß folgender Tabelle:
- Brenner entstören - 1 sek. Entriegelungstaster drücken
- Störcode auslesen - 3 sek. Entriegelungstaster drücken
