Öltherme® DUOCondens

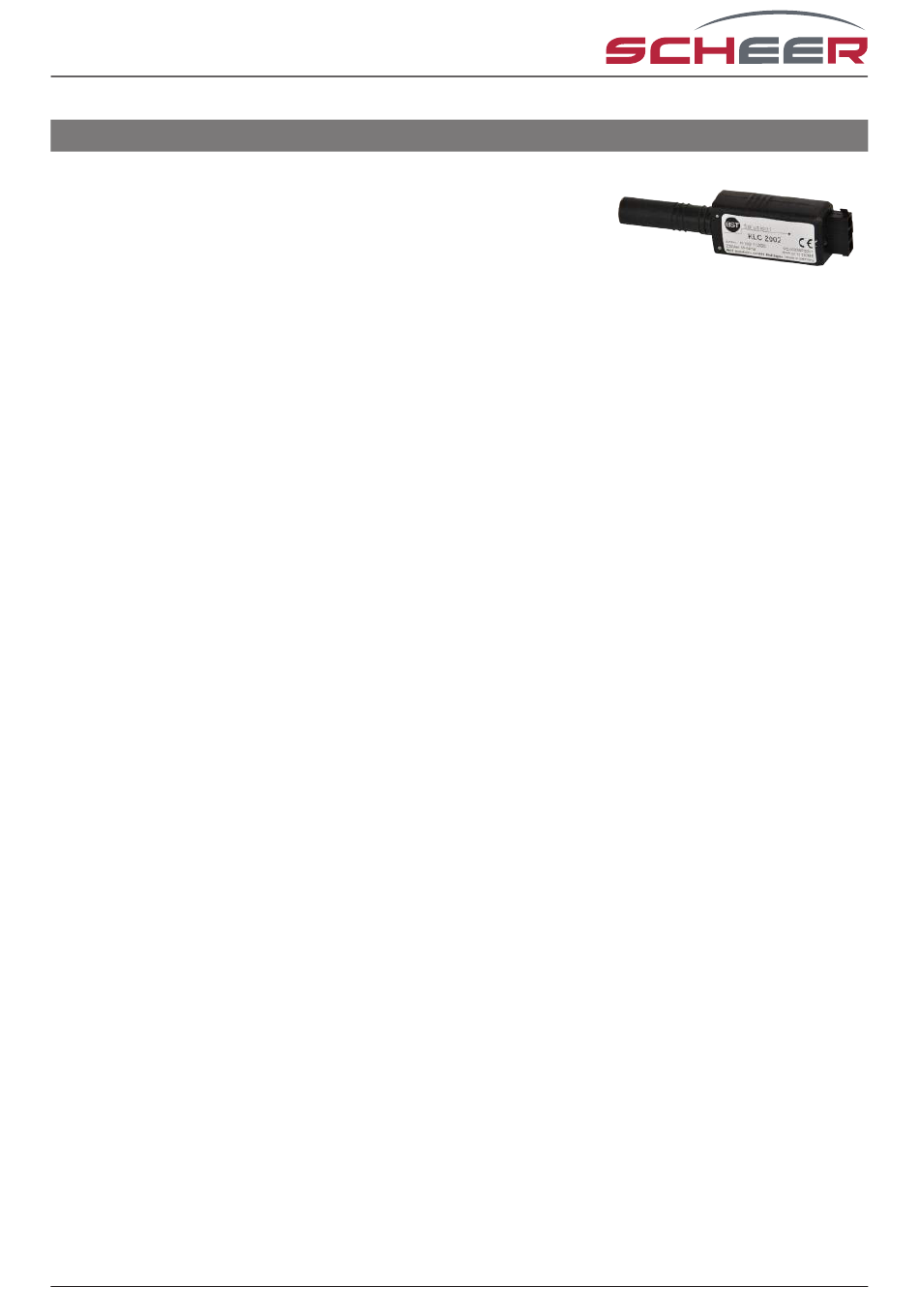

24. Flammenwächter KLC 2002
für Ölflammen im intermittierenden Brennerbetrieb
Der Breitbandflammenwächter KLC 2002 ist ein kompakter Flammenwäch-
ter, der speziell für blau brennende Feuerungssysteme in Gebläsebrenneran-
wendungen im Haushaltsbereich entwickelt wurde. Die patentierte Auswer-
tung des Signals erfolgt über die Flackerfrequenz der Strahlung der anstehenden Flammen. Ein RISC-Prozessor
ermöglicht die Auswertung und Umsetzung des Flammensignals zu einem digitalen Signal in den für den
Flammensignalverstärker erforderlichen Wert des entsprechenden Feuerungsautomaten. Einstellarbeiten sind
bei Inbetriebnahme oder Wartung nicht erforderlich!
Der KLC 2002 bewertet nur das Flackern der zu überwachenden Flamme. Optional ist eine Geräteausführung
mit Störfrequenzausblendung erhältlich. Gleichlichtstrahlung und jegliche konstanten Frequenzen führen
hierbei nicht zu einer dauerhaften Flammenerkennung. Störende Fremdlichquellen, z. B. von Leuchtstoffröhren
oder niederfrequente Hintergrundstrahlungen von glühenden Ausmauerungen werden ausgeblendet. Unge-
wollte Beeinflussungen der Flammenerkennung können hierdurch vermieden werden.
Über die LED-Anzeige als optische Schnittstelle ist ein Auslesen von verschiedenen, relevanten Betriebspara-
metern (wie z. B. Monitoring des Flammensignals, Seriennummer) möglich.
Betriebsanzeige LED
Über die eingebaute LED wird der Betriebszustand des Flammenwächters KLC 2002 angezeigt:
LED aus
LED blinkt
LED dauernd an

Sicherheitshinweise

Der KLC 2002 ist eine Sicherheitskomponente und darf daher nicht geöffnet werden, verändert oder zweckent-
fremdet werden! Bei Sturz, Schlag, Feuchtigkeit, Nässe o. a. Einflüssen, die zu einer Beschädigung des Flammen-
wächters führen können, ist das Gerät auch ohne erkennbare Schäden auszutauschen!
Reparaturen sind nicht zulässig!
Vor Beginn jeglicher Arbeiten ist das System spannungsfrei zu schalten. Vor der Erstinbetriebnahme oder bei
Austausch des Gerätes ist die elektrische Verdrahtung zu überprüfen!
KLC ist nicht aktiv
Sicherheitstest erfolgt, KLC ist aktiv, kleine Flamme detektiert
Sicherheitstest erfolgt, KLC ist aktiv, Flamme wird detektiert
