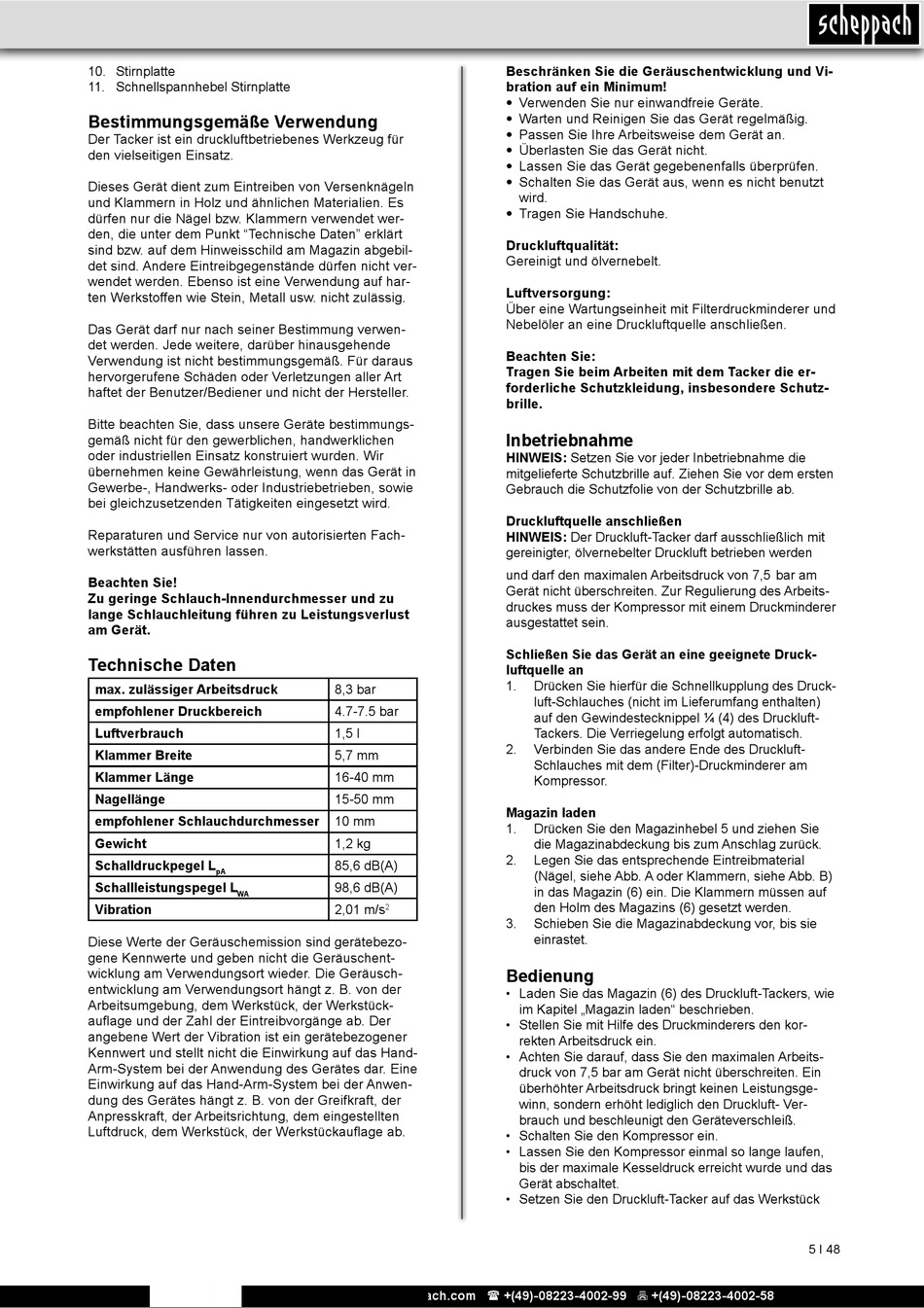

10. Stirnplatte
11. Schnellspannhebel Stirnplatte
Bestimmungsgemäße Verwendung
Der Tacker ist ein druckluftbetriebenes Werkzeug für
den vielseitigen Einsatz.
Dieses Gerät dient zum Eintreiben von Versenknägeln
und Klammern in Holz und ähnlichen Materialien. Es
dürfen nur die Nägel bzw. Klammern verwendet wer-
den, die unter dem Punkt "Technische Daten" erklärt
sind bzw. auf dem Hinweisschild am Magazin abgebil-
det sind. Andere Eintreibgegenstände dürfen nicht ver-
wendet werden. Ebenso ist eine Verwendung auf har-
ten Werkstoffen wie Stein, Metall usw. nicht zulässig.
Das Gerät darf nur nach seiner Bestimmung verwen-
det werden. Jede weitere, darüber hinausgehende
Verwendung ist nicht bestimmungsgemäß. Für daraus
hervorgerufene Schäden oder Verletzungen aller Art
haftet der Benutzer/Bediener und nicht der Hersteller.
Bitte beachten Sie, dass unsere Geräte bestimmungs-
gemäß nicht für den gewerblichen, handwerklichen
oder industriellen Einsatz konstruiert wurden. Wir
übernehmen keine Gewährleistung, wenn das Gerät in
Gewerbe-, Handwerks- oder Industriebetrieben, sowie
bei gleichzusetzenden Tätigkeiten eingesetzt wird.
Reparaturen und Service nur von autorisierten Fach-
werkstätten ausführen lassen.
Beachten Sie!
Zu geringe Schlauch-Innendurchmesser und zu
lange Schlauchleitung führen zu Leistungsverlust
am Gerät.

Technische Daten

max. zulässiger Arbeitsdruck
empfohlener Druckbereich
Luftverbrauch
Klammer Breite
Klammer Länge
Nagellänge
empfohlener Schlauchdurchmesser
Gewicht
Schalldruckpegel L
pA
Schallleistungspegel L
WA
Vibration
Diese Werte der Geräuschemission sind gerätebezo-
gene Kennwerte und geben nicht die Geräuschent-
wicklung am Verwendungsort wieder. Die Geräusch-
entwicklung am Verwendungsort hängt z. B. von der
Arbeitsumgebung, dem Werkstück, der Werkstück-
auflage und der Zahl der Eintreibvorgänge ab. Der
angebene Wert der Vibration ist ein gerätebezogener
Kennwert und stellt nicht die Einwirkung auf das Hand-
Arm-System bei der Anwendung des Gerätes dar. Eine
Einwirkung auf das Hand-Arm-System bei der Anwen-
dung des Gerätes hängt z. B. von der Greifkraft, der
Anpresskraft, der Arbeitsrichtung, dem eingestellten
Luftdruck, dem Werkstück, der Werkstückauflage ab.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Beschränken Sie die Geräuschentwicklung und Vi-
bration auf ein Minimum!
• Verwenden Sie nur einwandfreie Geräte.
• Warten und Reinigen Sie das Gerät regelmäßig.
• Passen Sie Ihre Arbeitsweise dem Gerät an.
• Überlasten Sie das Gerät nicht.
• Lassen Sie das Gerät gegebenenfalls überprüfen.
• Schalten Sie das Gerät aus, wenn es nicht benutzt
• Tragen Sie Handschuhe.
Druckluftqualität:
Gereinigt und ölvernebelt.
Luftversorgung:
Über eine Wartungseinheit mit Filterdruckminderer und
Nebelöler an eine Druckluftquelle anschließen.
Beachten Sie:
Tragen Sie beim Arbeiten mit dem Tacker die er-
forderliche Schutzkleidung, insbesondere Schutz-
brille.
Inbetriebnahme
HINWEIS: Setzen Sie vor jeder Inbetriebnahme die
mitgelieferte Schutzbrille auf. Ziehen Sie vor dem ersten
Gebrauch die Schutzfolie von der Schutzbrille ab.
Druckluftquelle anschließen
HINWEIS: Der Druckluft-Tacker darf ausschließlich mit
gereinigter, ölvernebelter Druckluft betrieben werden
und darf den maximalen Arbeitsdruck von 7,5 bar am
Gerät nicht überschreiten. Zur Regulierung des Arbeits-
druckes muss der Kompressor mit einem Druckminderer
ausgestattet sein.
Schließen Sie das Gerät an eine geeignete Druck-
luftquelle an
1.
8,3 bar
4.7-7.5 bar
1,5 l
2.
5,7 mm
16-40 mm
15-50 mm
Magazin laden
10 mm
1.
1,2 kg
2.
85,6 dB(A)
98,6 dB(A)
2,01 m/s
2
3.

Bedienung

• Laden Sie das Magazin (6) des Druckluft-Tackers, wie
• Stellen Sie mit Hilfe des Druckminderers den kor-
• Achten Sie darauf, dass Sie den maximalen Arbeits-
• Schalten Sie den Kompressor ein.
• Lassen Sie den Kompressor einmal so lange laufen,
• Setzen Sie den Druckluft-Tacker auf das Werkstück
wird.
Drücken Sie hierfür die Schnellkupplung des Druck-
luft-Schlauches (nicht im Lieferumfang enthalten)
auf den Gewindestecknippel ¼ (4) des Druckluft-
Tackers. Die Verriegelung erfolgt automatisch.
Verbinden Sie das andere Ende des Druckluft-
Schlauches mit dem (Filter)-Druckminderer am
Kompressor.
Drücken Sie den Magazinhebel 5 und ziehen Sie
die Magazinabdeckung bis zum Anschlag zurück.
Legen Sie das entsprechende Eintreibmaterial
(Nägel, siehe Abb. A oder Klammern, siehe Abb. B)
in das Magazin (6) ein. Die Klammern müssen auf
den Holm des Magazins (6) gesetzt werden.
Schieben Sie die Magazinabdeckung vor, bis sie
einrastet.
im Kapitel „Magazin laden" beschrieben.
rekten Arbeitsdruck ein.
druck von 7,5 bar am Gerät nicht überschreiten. Ein
überhöhter Arbeitsdruck bringt keinen Leistungsge-
winn, sondern erhöht lediglich den Druckluft- Ver-
brauch und beschleunigt den Geräteverschleiß.
bis der maximale Kesseldruck erreicht wurde und das
Gerät abschaltet.
