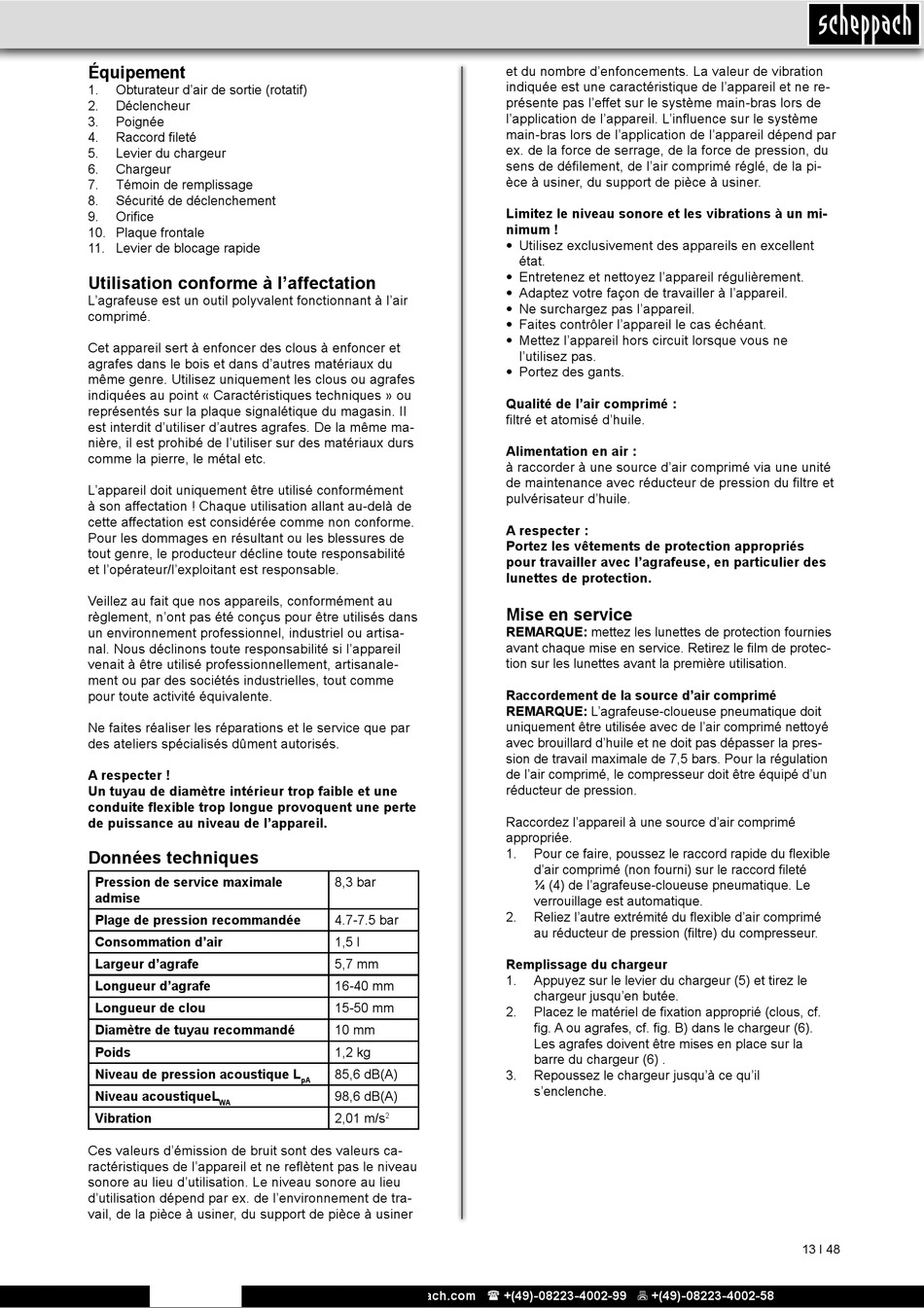

Équipement
1. Obturateur d'air de sortie (rotatif)
2. Déclencheur
3. Poignée
4. Raccord fileté
5. Levier du chargeur
6. Chargeur
7. Témoin de remplissage
8. Sécurité de déclenchement
9. Orifice
10. Plaque frontale
11. Levier de blocage rapide
Utilisation conforme à l'affectation
L'agrafeuse est un outil polyvalent fonctionnant à l'air
comprimé.
Cet appareil sert à enfoncer des clous à enfoncer et
agrafes dans le bois et dans d'autres matériaux du
même genre. Utilisez uniquement les clous ou agrafes
indiquées au point « Caractéristiques techniques » ou
représentés sur la plaque signalétique du magasin. Il
est interdit d'utiliser d'autres agrafes. De la même ma-
nière, il est prohibé de l'utiliser sur des matériaux durs
comme la pierre, le métal etc.
L'appareil doit uniquement être utilisé conformément
à son affectation ! Chaque utilisation allant au-delà de
cette affectation est considérée comme non conforme.
Pour les dommages en résultant ou les blessures de
tout genre, le producteur décline toute responsabilité
et l'opérateur/l'exploitant est responsable.
Veillez au fait que nos appareils, conformément au
règlement, n'ont pas été conçus pour être utilisés dans
un environnement professionnel, industriel ou artisa-
nal. Nous déclinons toute responsabilité si l'appareil
venait à être utilisé professionnellement, artisanale-
ment ou par des sociétés industrielles, tout comme
pour toute activité équivalente.
Ne faites réaliser les réparations et le service que par
des ateliers spécialisés dûment autorisés.
A respecter !
Un tuyau de diamètre intérieur trop faible et une
conduite flexible trop longue provoquent une perte
de puissance au niveau de l'appareil.
Données techniques
Pression de service maximale
admise
Plage de pression recommandée
Consommation d'air
Largeur d'agrafe
Longueur d'agrafe
Longueur de clou
Diamètre de tuyau recommandé
Poids
Niveau de pression acoustique L
Niveau acoustiqueL
WA
Vibration
Ces valeurs d'émission de bruit sont des valeurs ca-
ractéristiques de l'appareil et ne reflètent pas le niveau
sonore au lieu d'utilisation. Le niveau sonore au lieu
d'utilisation dépend par ex. de l'environnement de tra-
vail, de la pièce à usiner, du support de pièce à usiner
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
8,3 bar
4.7-7.5 bar
1,5 l
5,7 mm
16-40 mm
15-50 mm
10 mm
1,2 kg
85,6 dB(A)
pA
98,6 dB(A)
2,01 m/s
2
et du nombre d'enfoncements. La valeur de vibration
indiquée est une caractéristique de l'appareil et ne re-
présente pas l'effet sur le système main-bras lors de
l'application de l'appareil. L'influence sur le système
main-bras lors de l'application de l'appareil dépend par
ex. de la force de serrage, de la force de pression, du
sens de défilement, de l'air comprimé réglé, de la pi-
èce à usiner, du support de pièce à usiner.
Limitez le niveau sonore et les vibrations à un mi-
nimum !
• Utilisez exclusivement des appareils en excellent
état.
• Entretenez et nettoyez l'appareil régulièrement.
• Adaptez votre façon de travailler à l'appareil.
• Ne surchargez pas l'appareil.
• Faites contrôler l'appareil le cas échéant.
• Mettez l'appareil hors circuit lorsque vous ne
l'utilisez pas.
• Portez des gants.
Qualité de l'air comprimé :
filtré et atomisé d'huile.
Alimentation en air :
à raccorder à une source d'air comprimé via une unité
de maintenance avec réducteur de pression du filtre et
pulvérisateur d'huile.
A respecter :
Portez les vêtements de protection appropriés
pour travailler avec l'agrafeuse, en particulier des
lunettes de protection.

Mise en service

REMARQUE: mettez les lunettes de protection fournies
avant chaque mise en service. Retirez le film de protec-
tion sur les lunettes avant la première utilisation.
Raccordement de la source d'air comprimé
REMARQUE: L'agrafeuse-cloueuse pneumatique doit
uniquement être utilisée avec de l'air comprimé nettoyé
avec brouillard d'huile et ne doit pas dépasser la pres-
sion de travail maximale de 7,5 bars. Pour la régulation
de l'air comprimé, le compresseur doit être équipé d'un
réducteur de pression.
Raccordez l'appareil à une source d'air comprimé
appropriée.
1. Pour ce faire, poussez le raccord rapide du flexible
d'air comprimé (non fourni) sur le raccord fileté
¼ (4) de l'agrafeuse-cloueuse pneumatique. Le
verrouillage est automatique.
2. Reliez l'autre extrémité du flexible d'air comprimé
au réducteur de pression (filtre) du compresseur.
Remplissage du chargeur
1. Appuyez sur le levier du chargeur (5) et tirez le
chargeur jusqu'en butée.
2. Placez le matériel de fixation approprié (clous, cf.
fig. A ou agrafes, cf. fig. B) dans le chargeur (6).
Les agrafes doivent être mises en place sur la
barre du chargeur (6) .
3. Repoussez le chargeur jusqu'à ce qu'il
s'enclenche.
