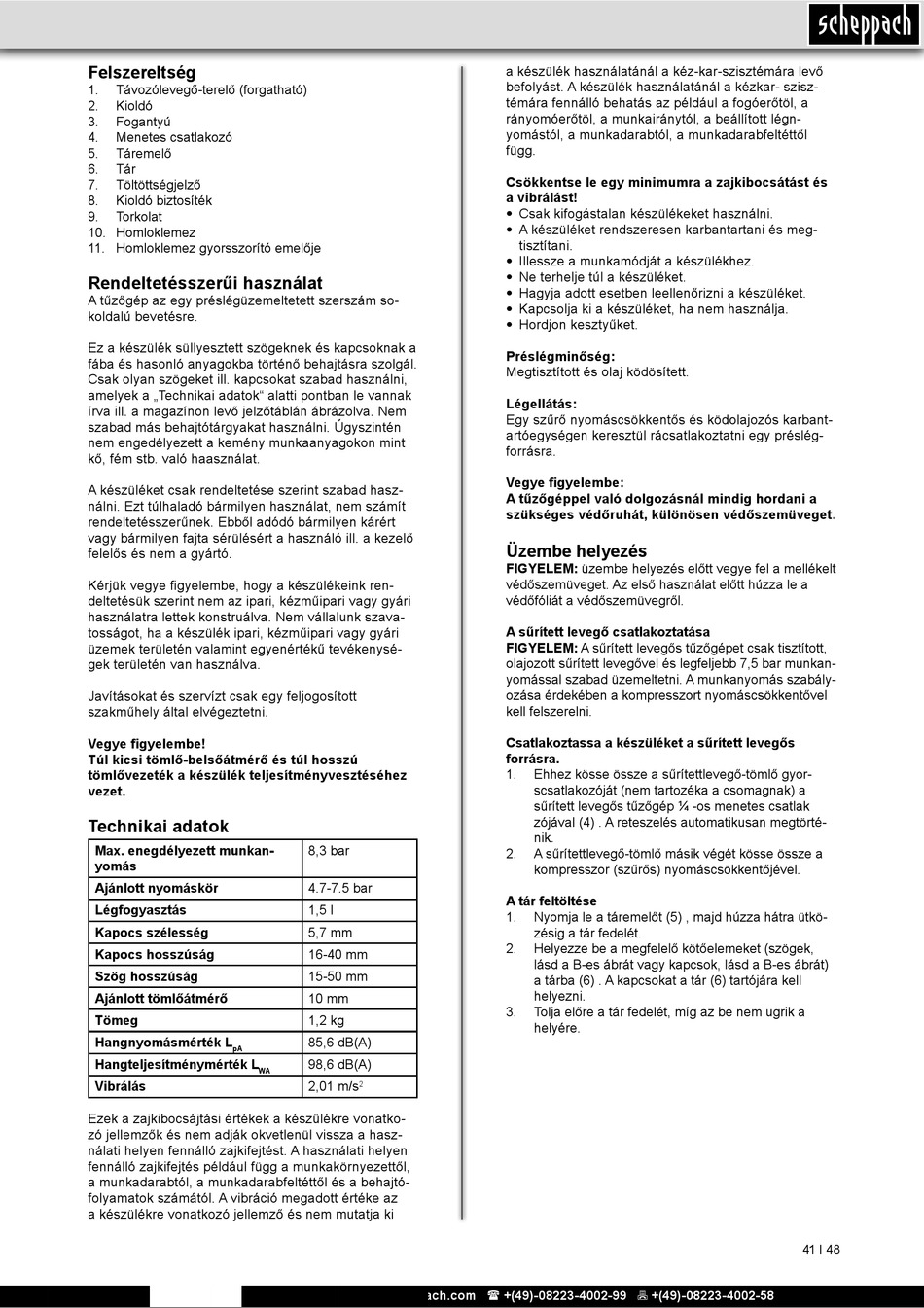

Felszereltség
1. Távozólevegő-terelő (forgatható)
2. Kioldó
3. Fogantyú
4. Menetes csatlakozó
5. Táremelő
6. Tár
7. Töltöttségjelző
8. Kioldó biztosíték
9. Torkolat
10. Homloklemez
11. Homloklemez gyorsszorító emelője
Rendeltetésszerűi használat
A tűzőgép az egy préslégüzemeltetett szerszám so-
koldalú bevetésre.
Ez a készülék süllyesztett szögeknek és kapcsoknak a
fába és hasonló anyagokba történő behajtásra szolgál.
Csak olyan szögeket ill. kapcsokat szabad használni,
amelyek a „Technikai adatok" alatti pontban le vannak
írva ill. a magazínon levő jelzőtáblán ábrázolva. Nem
szabad más behajtótárgyakat használni. Úgyszintén
nem engedélyezett a kemény munkaanyagokon mint
kő, fém stb. való haasználat.
A készüléket csak rendeltetése szerint szabad hasz-
nálni. Ezt túlhaladó bármilyen használat, nem számít
rendeltetésszerűnek. Ebből adódó bármilyen kárért
vagy bármilyen fajta sérülésért a használó ill. a kezelő
felelős és nem a gyártó.
Kérjük vegye figyelembe, hogy a készülékeink ren-
deltetésük szerint nem az ipari, kézműipari vagy gyári
használatra lettek konstruálva. Nem vállalunk szava-
tosságot, ha a készülék ipari, kézműipari vagy gyári
üzemek területén valamint egyenértékű tevékenysé-
gek területén van használva.
Javításokat és szervízt csak egy feljogosított
szakműhely által elvégeztetni.
Vegye figyelembe!
Túl kicsi tömlő-belsőátmérő és túl hosszú
tömlővezeték a készülék teljesítményvesztéséhez
vezet.

Technikai adatok

Max. enegdélyezett munkan-
yomás
Ajánlott nyomáskör
Légfogyasztás
Kapocs szélesség
Kapocs hosszúság
Szög hosszúság
Ajánlott tömlőátmérő
Tömeg
Hangnyomásmérték L
pA
Hangteljesítménymérték L
WA
Vibrálás
Ezek a zajkibocsájtási értékek a készülékre vonatko-
zó jellemzők és nem adják okvetlenül vissza a hasz-
nálati helyen fennálló zajkifejtést. A használati helyen
fennálló zajkifejtés például függ a munkakörnyezettől,
a munkadarabtól, a munkadarabfeltéttől és a behajtó-
folyamatok számától. A vibráció megadott értéke az
a készülékre vonatkozó jellemző és nem mutatja ki
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
8,3 bar
4.7-7.5 bar
1,5 l
5,7 mm
16-40 mm
15-50 mm
10 mm
1,2 kg
85,6 dB(A)
98,6 dB(A)
2,01 m/s
2
a készülék használatánál a kéz-kar-szisztémára levő
befolyást. A készülék használatánál a kézkar- szisz-
témára fennálló behatás az például a fogóerőtöl, a
rányomóerőtöl, a munkairánytól, a beállított légn-
yomástól, a munkadarabtól, a munkadarabfeltéttől
függ.
Csökkentse le egy minimumra a zajkibocsátást és
a vibrálást!
• Csak kifogástalan készülékeket használni.
• A készüléket rendszeresen karbantartani és meg-
tisztítani.
• Illessze a munkamódját a készülékhez.
• Ne terhelje túl a készüléket.
• Hagyja adott esetben leellenőrizni a készüléket.
• Kapcsolja ki a készüléket, ha nem használja.
• Hordjon kesztyűket.
Préslégminőség:
Megtisztított és olaj ködösített.
Légellátás:
Egy szűrő nyomáscsökkentős és ködolajozós karbant-
artóegységen keresztül rácsatlakoztatni egy préslég-
forrásra.
Vegye figyelembe:
A tűzőgéppel való dolgozásnál mindig hordani a
szükséges védőruhát, különösen
Üzembe helyezés
FIGYELEM: üzembe helyezés előtt vegye fel a mellékelt
védőszemüveget. Az első használat előtt húzza le a
védőfóliát a védőszemüvegről.
A sűrített levegő csatlakoztatása
FIGYELEM: A sűrített levegős tűzőgépet csak tisztított,
olajozott sűrített levegővel és legfeljebb 7,5 bar munkan-
yomással szabad üzemeltetni. A munkanyomás szabály-
ozása érdekében a kompresszort nyomáscsökkentővel
kell felszerelni.
Csatlakoztassa a készüléket a sűrített levegős
forrásra.
1. Ehhez kösse össze a sűrítettlevegő-tömlő gyor-
scsatlakozóját (nem tartozéka a csomagnak) a
sűrített levegős tűzőgép ¼ -os menetes csatlak
zójával (4) . A reteszelés automatikusan megtörté-
nik.
2. A sűrítettlevegő-tömlő másik végét kösse össze a
kompresszor (szűrős) nyomáscsökkentőjével.
A tár feltöltése
1. Nyomja le a táremelőt (5) , majd húzza hátra ütkö-
zésig a tár fedelét.
2. Helyezze be a megfelelő kötőelemeket (szögek,
lásd a B-es ábrát vagy kapcsok, lásd a B-es ábrát)
a tárba (6) . A kapcsokat a tár (6) tartójára kell
helyezni.
3. Tolja előre a tár fedelét, míg az be nem ugrik a
helyére.
védőszemüveget.
