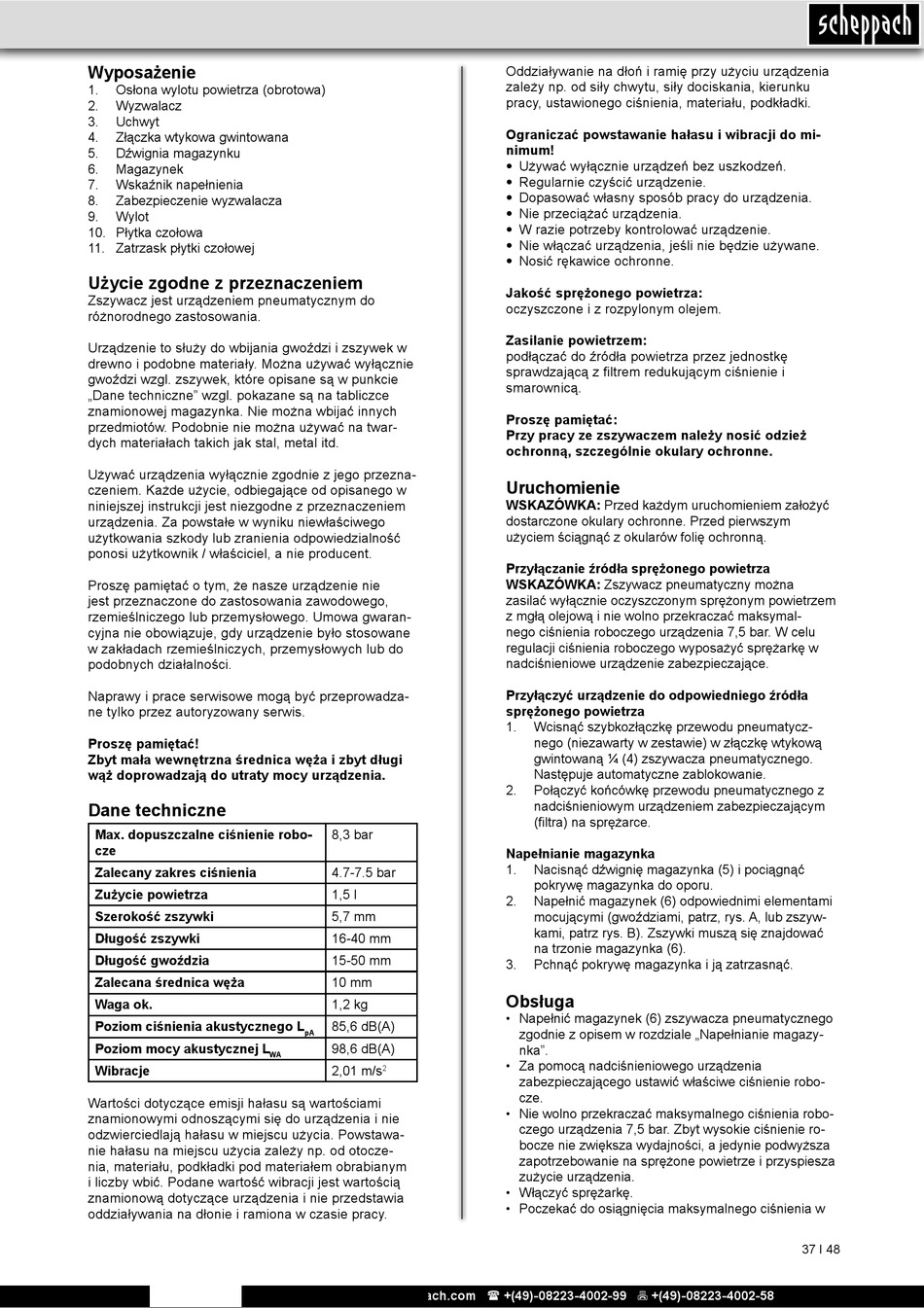

Wyposażenie
1. Osłona wylotu powietrza (obrotowa)
2. Wyzwalacz
3. Uchwyt
4. Złączka wtykowa gwintowana
5. Dźwignia magazynku
6. Magazynek
7. Wskaźnik napełnienia
8. Zabezpieczenie wyzwalacza
9. Wylot
10. Płytka czołowa
11. Zatrzask płytki czołowej
Użycie zgodne z przeznaczeniem
Zszywacz jest urządzeniem pneumatycznym do
różnorodnego zastosowania.
Urządzenie to służy do wbijania gwoździ i zszywek w
drewno i podobne materiały. Można używać wyłącznie
gwoździ wzgl. zszywek, które opisane są w punkcie
„Dane techniczne" wzgl. pokazane są na tabliczce
znamionowej magazynka. Nie można wbijać innych
przedmiotów. Podobnie nie można używać na twar-
dych materiałach takich jak stal, metal itd.
Używać urządzenia wyłącznie zgodnie z jego przezna-
czeniem. Każde użycie, odbiegające od opisanego w
niniejszej instrukcji jest niezgodne z przeznaczeniem
urządzenia. Za powstałe w wyniku niewłaściwego
użytkowania szkody lub zranienia odpowiedzialność
ponosi użytkownik / właściciel, a nie producent.
Proszę pamiętać o tym, że nasze urządzenie nie
jest przeznaczone do zastosowania zawodowego,
rzemieślniczego lub przemysłowego. Umowa gwaran-
cyjna nie obowiązuje, gdy urządzenie było stosowane
w zakładach rzemieślniczych, przemysłowych lub do
podobnych działalności.
Naprawy i prace serwisowe mogą być przeprowadza-
ne tylko przez autoryzowany serwis.
Proszę pamiętać!
Zbyt mała wewnętrzna średnica węża i zbyt długi
wąż doprowadzają do utraty mocy urządzenia.

Dane techniczne

Max. dopuszczalne ciśnienie robo-
cze
Zalecany zakres ciśnienia
Zużycie powietrza
Szerokość zszywki
Długość zszywki
Długość gwoździa
Zalecana średnica węża
Waga ok.
Poziom ciśnienia akustycznego L
Poziom mocy akustycznej L
Wibracje
Wartości dotyczące emisji hałasu są wartościami
znamionowymi odnoszącymi się do urządzenia i nie
odzwierciedlają hałasu w miejscu użycia. Powstawa-
nie hałasu na miejscu użycia zależy np. od otocze-
nia, materiału, podkładki pod materiałem obrabianym
i liczby wbić. Podane wartość wibracji jest wartością
znamionową dotyczące urządzenia i nie przedstawia
oddziaływania na dłonie i ramiona w czasie pracy.
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
8,3 bar
4.7-7.5 bar
1,5 l
5,7 mm
16-40 mm
15-50 mm
10 mm
1,2 kg
85,6 dB(A)
pA
98,6 dB(A)
WA
2,01 m/s
2
Oddziaływanie na dłoń i ramię przy użyciu urządzenia
zależy np. od siły chwytu, siły dociskania, kierunku
pracy, ustawionego ciśnienia, materiału, podkładki.
Ograniczać powstawanie hałasu i wibracji do mi-
nimum!
• Używać wyłącznie urządzeń bez uszkodzeń.
• Regularnie czyścić urządzenie.
• Dopasować własny sposób pracy do urządzenia.
• Nie przeciążać urządzenia.
• W razie potrzeby kontrolować urządzenie.
• Nie włączać urządzenia, jeśli nie będzie używane.
• Nosić rękawice ochronne.
Jakość sprężonego powietrza:
oczyszczone i z rozpylonym olejem.
Zasilanie powietrzem:
podłączać do źródła powietrza przez jednostkę
sprawdzającą z filtrem redukującym ciśnienie i
smarownicą.
Proszę pamiętać:
Przy pracy ze zszywaczem należy nosić odzież
ochronną, szczególnie okulary ochronne.
Uruchomienie
WSKAZÓWKA: Przed każdym uruchomieniem założyć
dostarczone okulary ochronne. Przed pierwszym
użyciem ściągnąć z okularów folię ochronną.
Przyłączanie źródła sprężonego powietrza
WSKAZÓWKA: Zszywacz pneumatyczny można
zasilać wyłącznie oczyszczonym sprężonym powietrzem
z mgłą olejową i nie wolno przekraczać maksymal-
nego ciśnienia roboczego urządzenia 7,5 bar. W celu
regulacji ciśnienia roboczego wyposażyć sprężarkę w
nadciśnieniowe urządzenie zabezpieczające.
Przyłączyć urządzenie do odpowiedniego źródła
sprężonego powietrza
1. Wcisnąć szybkozłączkę przewodu pneumatycz-
nego (niezawarty w zestawie) w złączkę wtykową
gwintowaną ¼ (4) zszywacza pneumatycznego.
Następuje automatyczne zablokowanie.
2. Połączyć końcówkę przewodu pneumatycznego z
nadciśnieniowym urządzeniem zabezpieczającym
(filtra) na sprężarce.
Napełnianie magazynka
1. Nacisnąć dźwignię magazynka (5) i pociągnąć
pokrywę magazynka do oporu.
2. Napełnić magazynek (6) odpowiednimi elementami
mocującymi (gwoździami, patrz, rys. A, lub zszyw-
kami, patrz rys. B). Zszywki muszą się znajdować
na trzonie magazynka (6).
3. Pchnąć pokrywę magazynka i ją zatrzasnąć.
Obsługa
• Napełnić magazynek (6) zszywacza pneumatycznego
zgodnie z opisem w rozdziale „Napełnianie magazy-
nka".
• Za pomocą nadciśnieniowego urządzenia
zabezpieczającego ustawić właściwe ciśnienie robo-
cze.
• Nie wolno przekraczać maksymalnego ciśnienia robo-
czego urządzenia 7,5 bar. Zbyt wysokie ciśnienie ro-
bocze nie zwiększa wydajności, a jedynie podwyższa
zapotrzebowanie na sprężone powietrze i przyspiesza
zużycie urządzenia.
• Włączyć sprężarkę.
• Poczekać do osiągnięcia maksymalnego ciśnienia w
