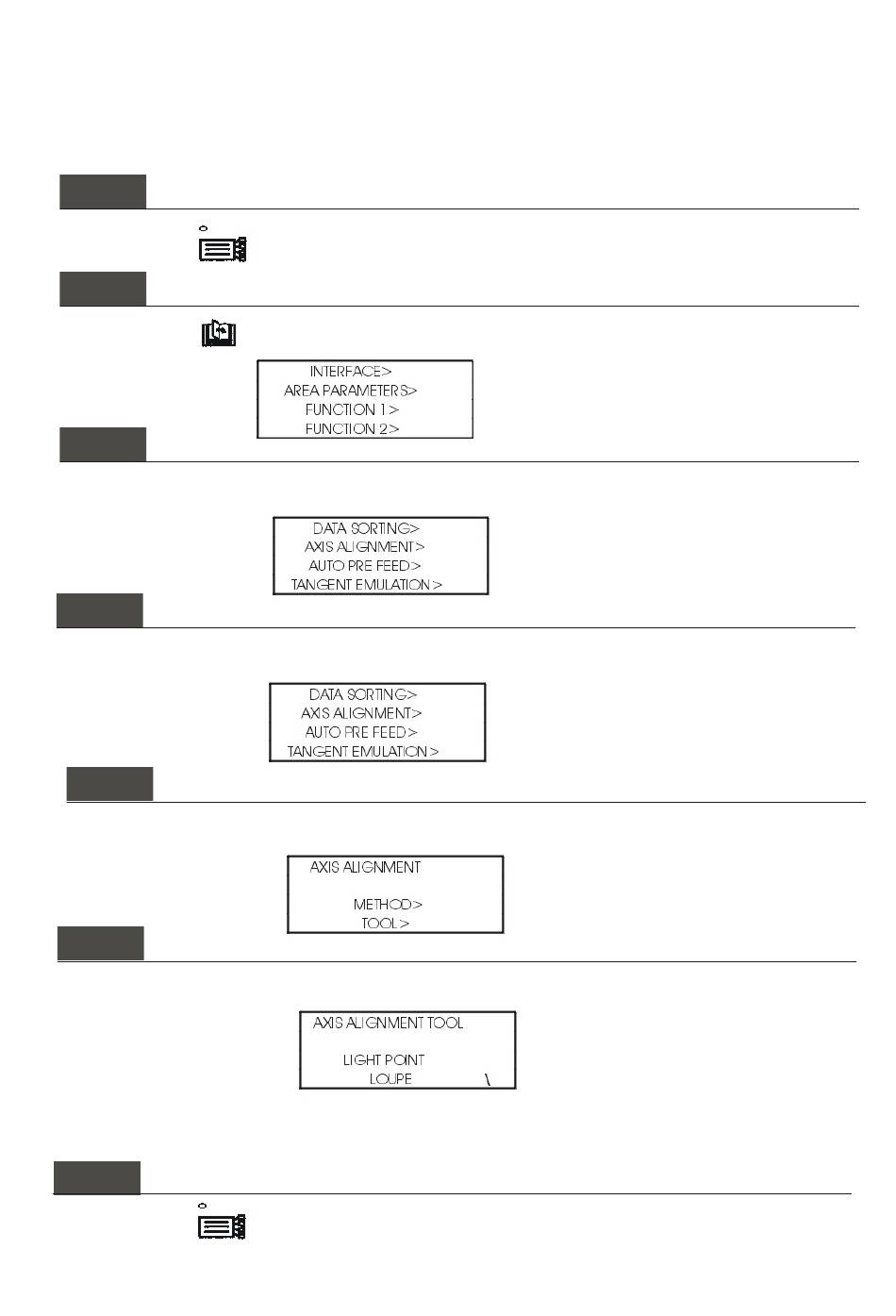

5.6 Achsenausrichtung

Benutzen Sie diese Funktion um über Passermarken den Plotter rechtwinklig einzupassen. Diese Funktion
ermöglicht es Ihnen in eine vorhandene Zeichnung einen Plott rechtwinklig einzubringen.
1
Schritt
Drücken Sie die
2
Schritt
Drücken Sie die
3
Schritt
Drücken Sie die F4-Taste um in das unten gezeigte Menü zu gelangen.
4
Schritt
Drücken Sie die F2-Taste um in das unten gezeigte Menü zu gelangen.
5
Schritt
Drücken Sie die F2-Taste um in das unten gezeigte Menü zu gelangen.
6
Schritt
Drücken Sie die F4-Taste um in das unten gezeigte Menü zu gelangen.
Drücken Sie die F3-Taste um den eingebauten Lichtstift zu aktivieren oder drücken Sie die F4-Taste um eine
optische Lupe zu benutzen. Die Anzeige schaltet wie unter Schritt 3 dargestellt.
7
Schritt
Drücken Sie die
Taste um in den Menü- Modus zu gelangen.
Taste zweimal um in das unten gezeigte Menü zu gelangen.
Taste um den Vorgang zu beenden.
5 – 6
