Ersetzen der Schneideklinge

1
Schritt
Drehen Sie den Einstellknopf für
die Schnitttiefe so herum, das sich
das Schneidemesser in den Halter
zurückzieht.
2
Schritt
Drehen Sie die Halterkappe gegen den Uhrzeigersinn um sie von dem Halter zu entfernen.
3
Schritt
Entfernen Sie Schneideklinge aus der Halterkappe. Bei dem 0,9 mm Messer auch die Feder entfernen.
4
Schritt
Setzen Sie neue Schneideklinge in die entsprechende Bohrung der Halterkappe. Bei dem 0,9 mm
Messer setzen Sie die Schneideklinge mit der Feder in die Bohrung der Halterkappe.
5
Schritt
Mit eingesetztem Schneidemesser drehen Sie jetzt im Uhrzeigersinn die Halterkappe auf den Halter.

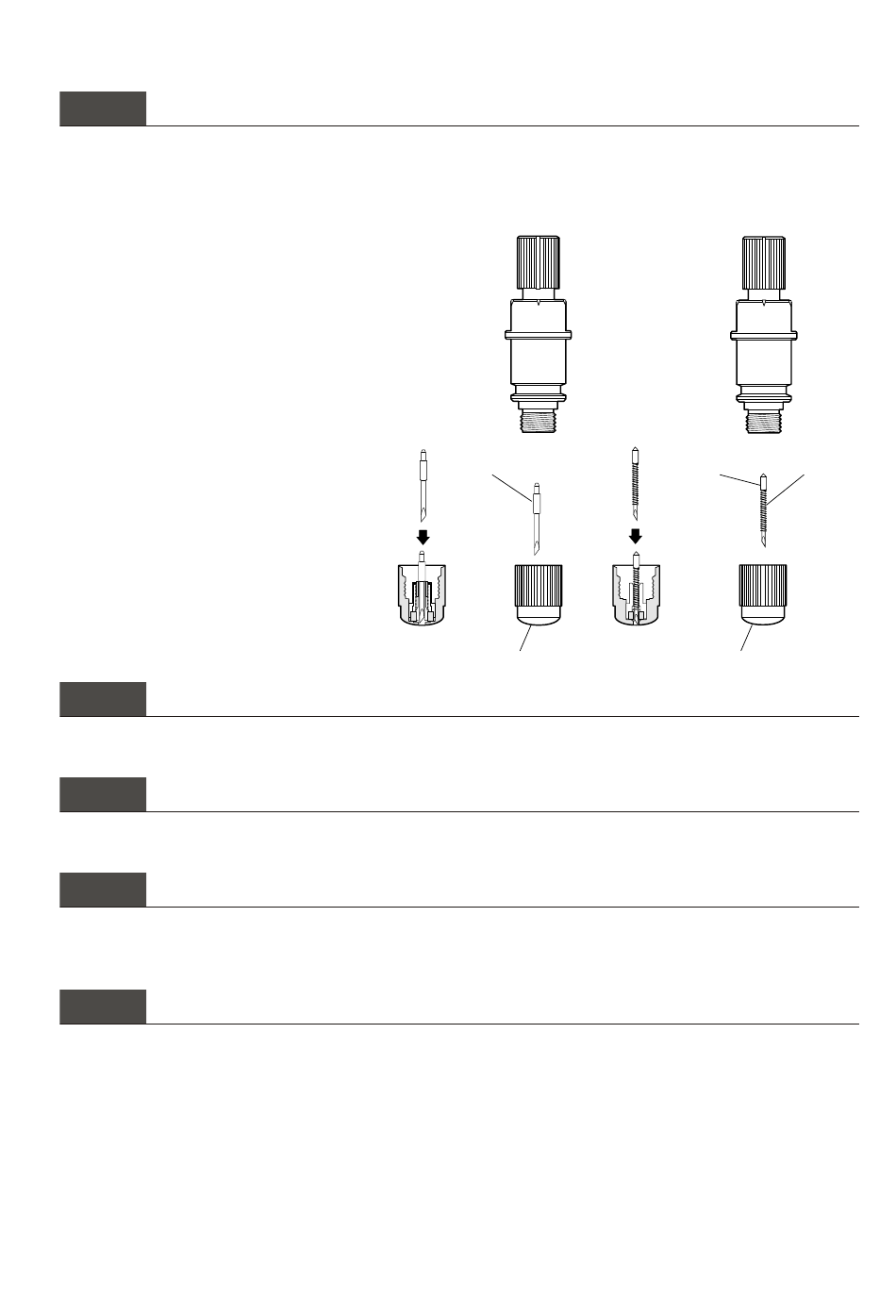

Einstellknopf für
die Schnitttiefe (Rot)
Halter für Klingen
mit 1,5 mm
Durchmesser
Klingen mit
1,5 mm Durchmesser
1,5 mm
Halterkappe
4 – 3
Einstellknopf für
die Schnitttiefe (Blau)
Halter für Klingen
mit 0,9 mm
Durchmesser
Klingen mit
0,9 mm Durchmesser
0,9 mm
Halterkappe
Feder
