3.4.3 Einstellen der Schnittstellen Konditionen

Wenn Sie die RS-232C Schnittstelle benutzen müssen die Konditionen der Schnittstelle eingestellt
werden. Die Konditionen der Schnittstelle beinhalten die Einstellung der Datentransferrate(Baudrate),
Datenlänge, Paritätsmodus und die Protokolleinstellung. Die Schnittstelleneinstellungen am Plotter
müssen genauso eingestellt werden wie an Ihrem Computer, oder umgekehrt. In diesem Kapitel wird
die Schnittstelleneinstellung am Plotter beschrieben. Wie Sie die Schnittstelle an Ihrem Computer
einstellt entnehmen Sie bitte dem Betriebssystem oder dem Software Handbuch.

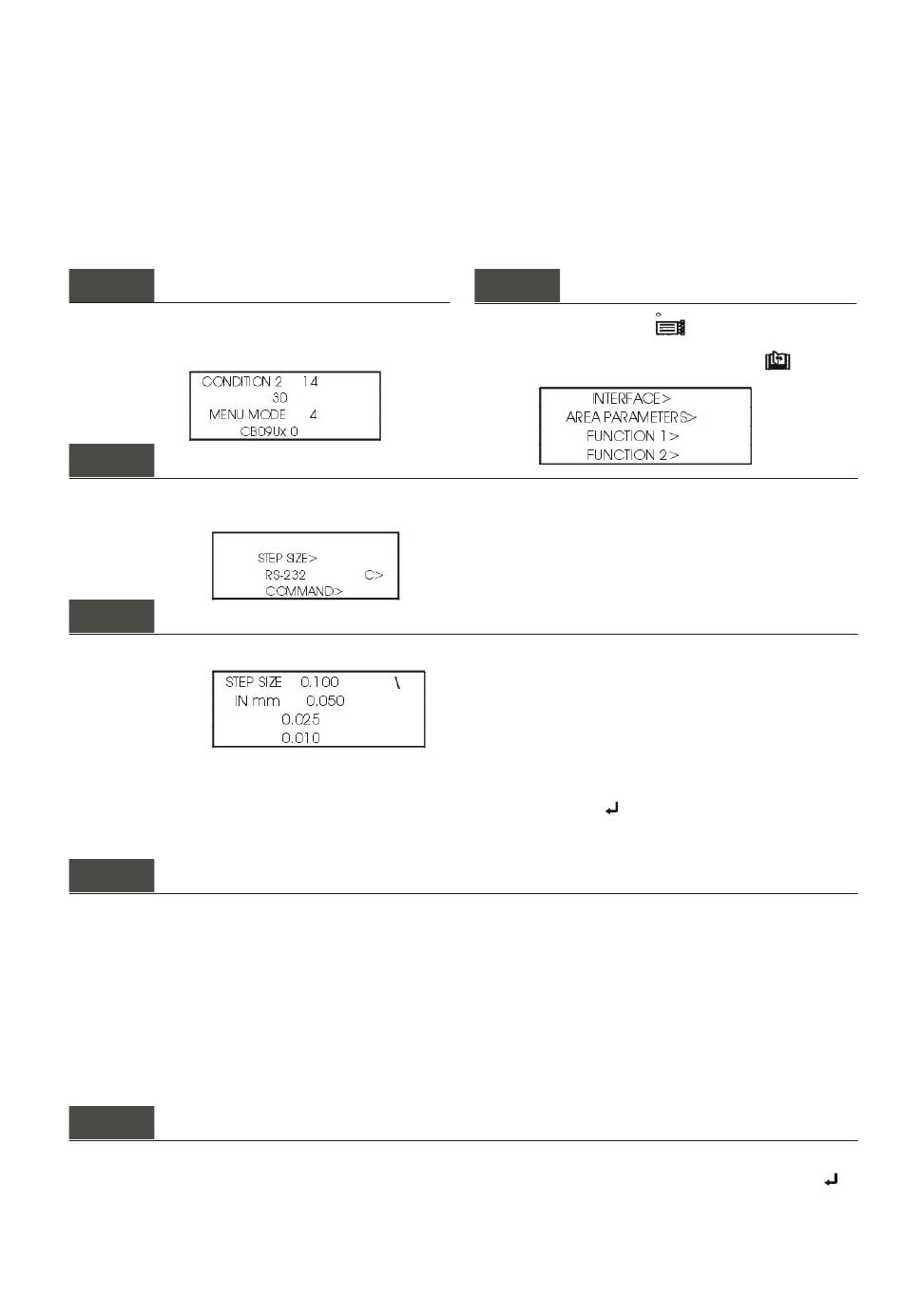

1
Schritt
Nach dem Laden eines Mediums überprüfen Sie
ob die nachfolgende Anzeige in Ihrem Display
erscheint.
3
Schritt
Nun Drücken Sie die F3-Taste und es erscheint die folgende Anzeige.
4
Schritt
Nun Drücken Sie die F2-Taste um die Schrittweite zu wählen.
Hinter der aktuell gültigen schrittweite wird immer ein * angezeigt.
Wenn Sie die richtige Schrittweite ausgewählt haben, drücken Sie die
5
Schritt
Die Schnittstelleneinstellung beinhalten die Einstellung der Datentransferrate(Baudrate), Datenlänge,
Paritätsmodus und die Protokolleinstellung. Es stehen vier fest eingestellte Parameter zur Verfügung..
Die Baudrate kann mit 9600, 4800, 2400, 1200, 600 oder 300 bps eingestellt werden.
Der Paritätsmodus kann auf N (Keine), E (Gerade) oder O (Ungerade) Prüfung eingestellt werden.
Die Datenlänge kann auf 8 oder 7 Bit eingestellt werden.
Das Protokoll kann auf H (Hardware) oder Xon/Xoff eingestellt werden. Wenn der Kommandomodus auf
HP-GL eingestellt ist können Sie ebenfalls ENQ/ACK einstellen. Stellen Sie sicher das die Einstellungen
mit Ihrem Computer und Ihrer Software in übereinstimmen.
6
Schritt
Wenn Sie die richtigen Parameter für die serielle Schnittstelle ausgewählt haben, drücken Sie die
2
Schritt
Nun Drücken Sie die
Nach dem zweimaligen Drücken der
erscheint die folgende Anzeige.
3 – 9
Taste.
Taste
Taste.
Taste.
