Bevor Sie mit dem Schneiden beginnen ist es wichtig sich mit den Eigenschaften und Möglichkeiten
der Schneidemesser und Ihres Schneideplotters vertraut zu machen. Durch die richtige Kombination
des Messer, der Schneidefolie und deren Einstellung, ein Maximum an Qualität zu erreichen.
Achtung
Um Ihre Finger zu schützen handtieren Sie immer vorsichtig mit dem Schneidemesser.

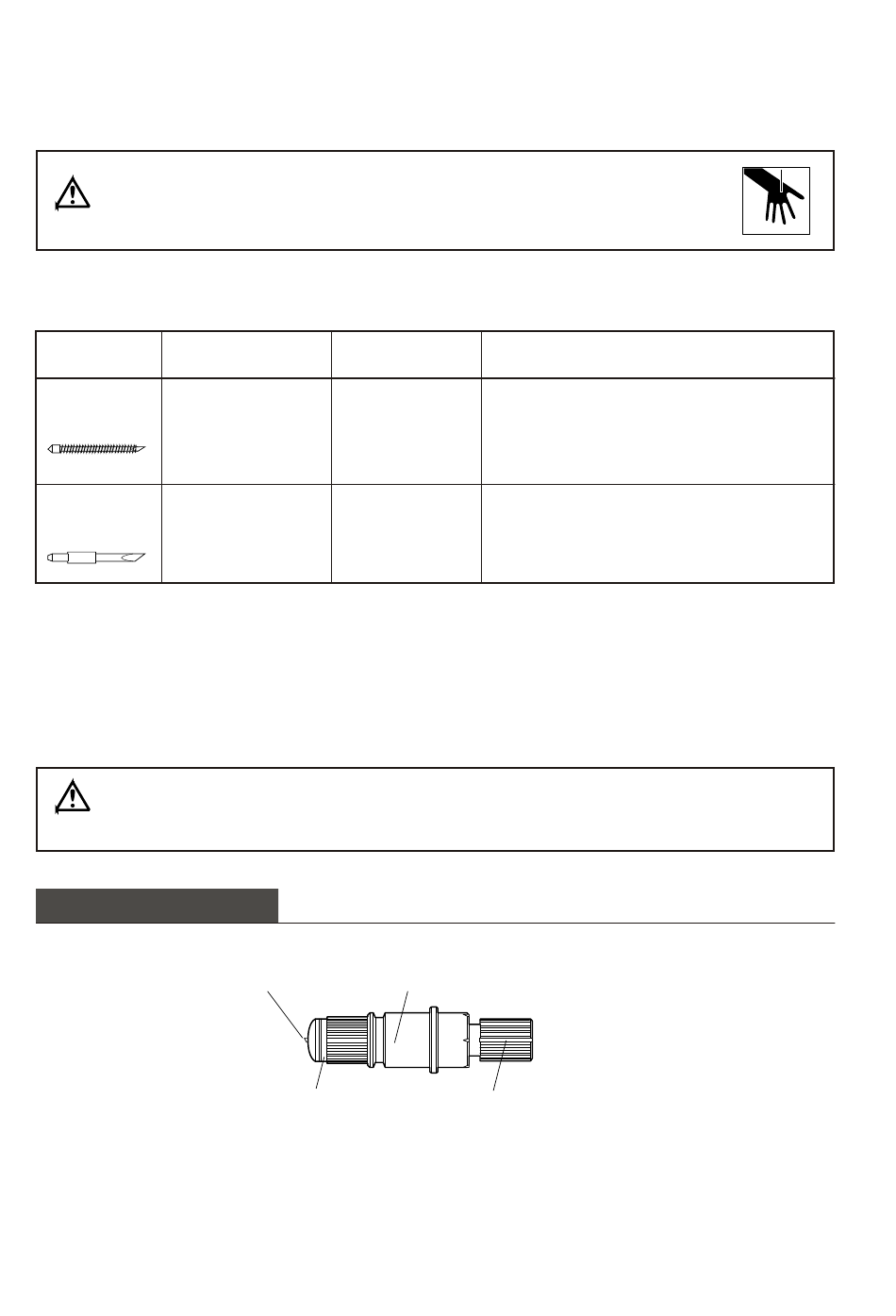

4.1 Messertypen und deren Eigenschaften

Art. No. Messerdurchmesser
Und Material und Anschliffwinkel
CB09UA 0.9-mm Durchmesser
(Superstahl) 0.45 mm Winkes
CB15U 1.5-mm Durchmesser
(Superstahl) 0.75 mm Winkes

4.2 Ersetzen der Schneideklinge und Einstellen der Schnitttiefe

Der Schneideplotter benötigt zum Arbeiten ein Schneidemesser das in einen Messerhalter eingesetzt ist.
Die Messerhalter bekommen Sie in zwei Ausführungen für die verschiedenen Messerdurchmesser (der
0,9 mm Messerhalter ist der Standardhalter). Stellen Sie sicher das immer das richtige Messer mit dem
entsprechenden Halter eingesetzt wird.
Achtung
Um Ihre Finger zu schützen handtieren Sie immer vorsichtig mit dem Schneidemesser.
Aufbau des Messerhalters
Messerhalter
Typenbezeichnung
PHP32-CB09N
PHP32-CB15N
Schneidemesser Halter
Halterkappe
Das Standardmesser für Selbstklebende,
farbige Schneidefolie.
Einsetzbar für Schneidefolien mit einer
Dicke bis 0,25 mm.
Maximale Lebensdauer: 4000 m.
Ermöglicht das Schneiden von Dickeren Folien
wie das CB09UA Klinge.
Einsetzbar für Schneidefolien mit einer
Dicke von 0,25 mm bis 0,5 mm.
Einstellknopf für die Schnitttiefe
(Blau : für 0.9-mm Durchmesser)
(Rot : für 1.5-mm Durchmesser)
4 – 2
