P6124
P6019
P6005
P61322
P61318

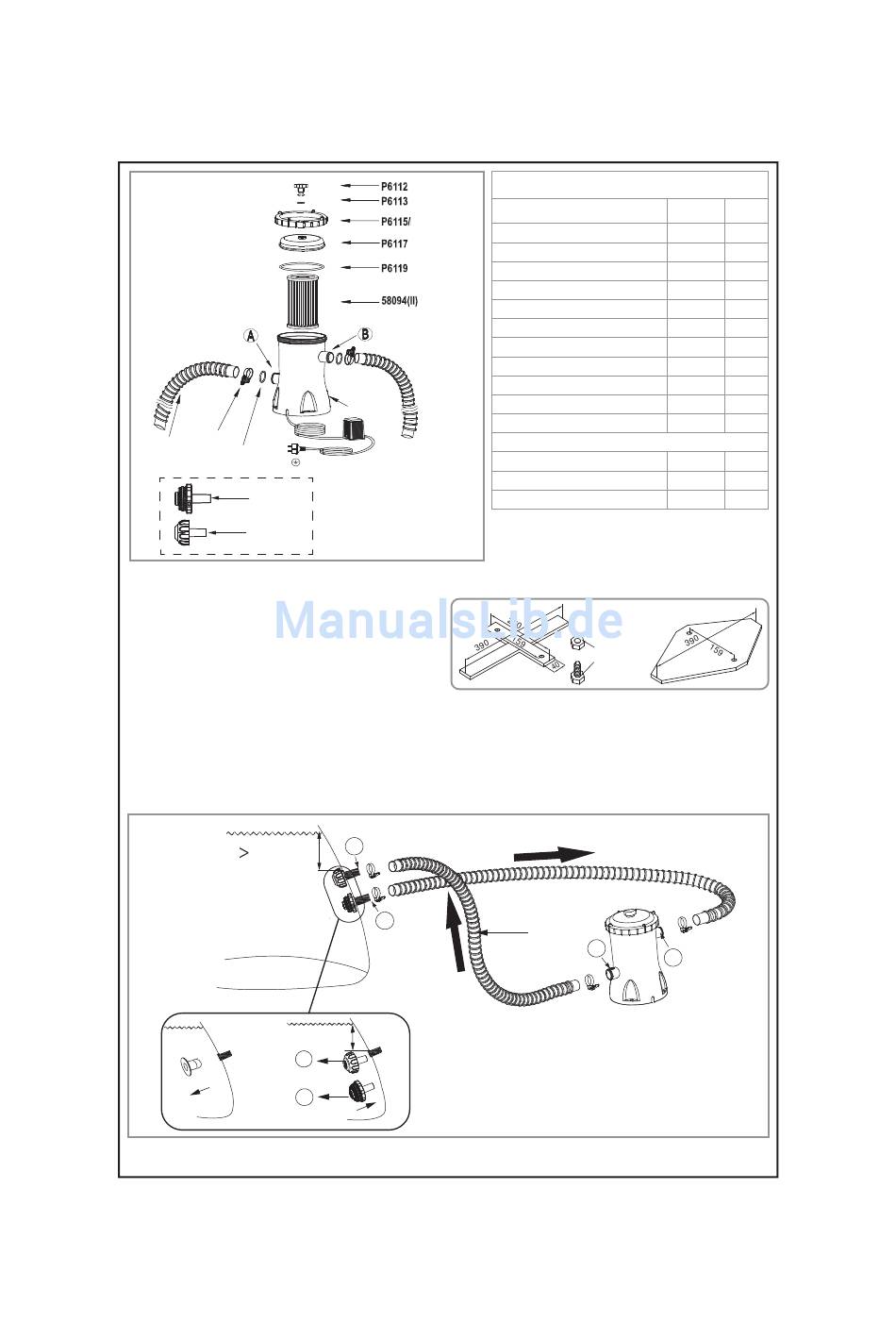

SOCKELBEFESTIGUNG
EN60335-2-41 TEST Standardanforderungen Die Filterpumpe muss in
vertikaler Lage am Boden oder einem zuvor ausgeführten Fundament aus Holz
oder Beton befestigt werden. Das Fundament muss zwei Bohrungen mit einem
Durchmesser von 9mm und einem Abstand von 159mm aufweisen. Setzen Sie
die Filterpumpe auf das Fundament und befestigen Sie sie mit Schrauben und
Muttern. Alle Teile des Fundamente sollte mehr als 18kg wiegen, um das Fallen
der Pumpe zu vermeiden.
Installation
Bitte nehmen Sie sich ein paar Minuten Zeit, um den Inhalt zu kontrollieren und um zu prüfen, ob sämtliche Teile korrekt positioniert sind.
Pool mit zwei Ventilen
1) Platzieren Sie die losen Schlauchklemmen (P6124) an beiden Enden der Schläuche (P6019).
2) Bringen Sie die Schläuche (P6019) entsprechend der Buchstabenmarkierungen am Pool sowie an der Filterpumpe an (A zu A und B zu B).
3) Schrauben Sie die Schlauchklemmen (P6124) an der Pumpe fest.
4) Entfernen Sie die Verschlussstopfen aus den Einlass- und Auslassventilen des Pools und setzen Sie die Schmutzsiebe (P61322 und P61318) ein.
5) Befestigen Sie die Schläuche (P6019 oder P6022) und Schmutzfilter (P61322 und P61318) den Schlauchklemmen (P6124) am Pool.
1/2inch
>1/2 inch
P61318 x 1
P61322 x 1
P6(H1)115
P6720NL
A
B
A
B
13
STÜCKLISTE
NAME
Entlüftungsventil
Entlüftungsventildichtung
Überwurfring (blau)
Überwurfring (schwarz)
Verschlusskappe
Verschlusskappendichtung
Filterkartusche
Schlauchdichtungsring
Schlauch
Schlauchklemmen
Filtergehäuse
Optionen
Schmutzsieb
Schmutzsieb
Schlauchklemmen
HINWEIS: Die Menge der optionalen Teile kann variieren, je
nachdem, ob die Pumpe einzeln oder als Teil eines Sets verkauft
wurde.
2-M8 Muttern
2-M8 Bolzen
P6019
A
Nr.
ANZ.
P6112
1
P6113
1
P6115
1
P6(H1)115
1
P6117
1
P6119
1
58094(II)
1
P6005
2
P6019
2
P6124
2
P6720NL
1
P61322
1
P61318
1
P6124
2
B
S-S-004060
