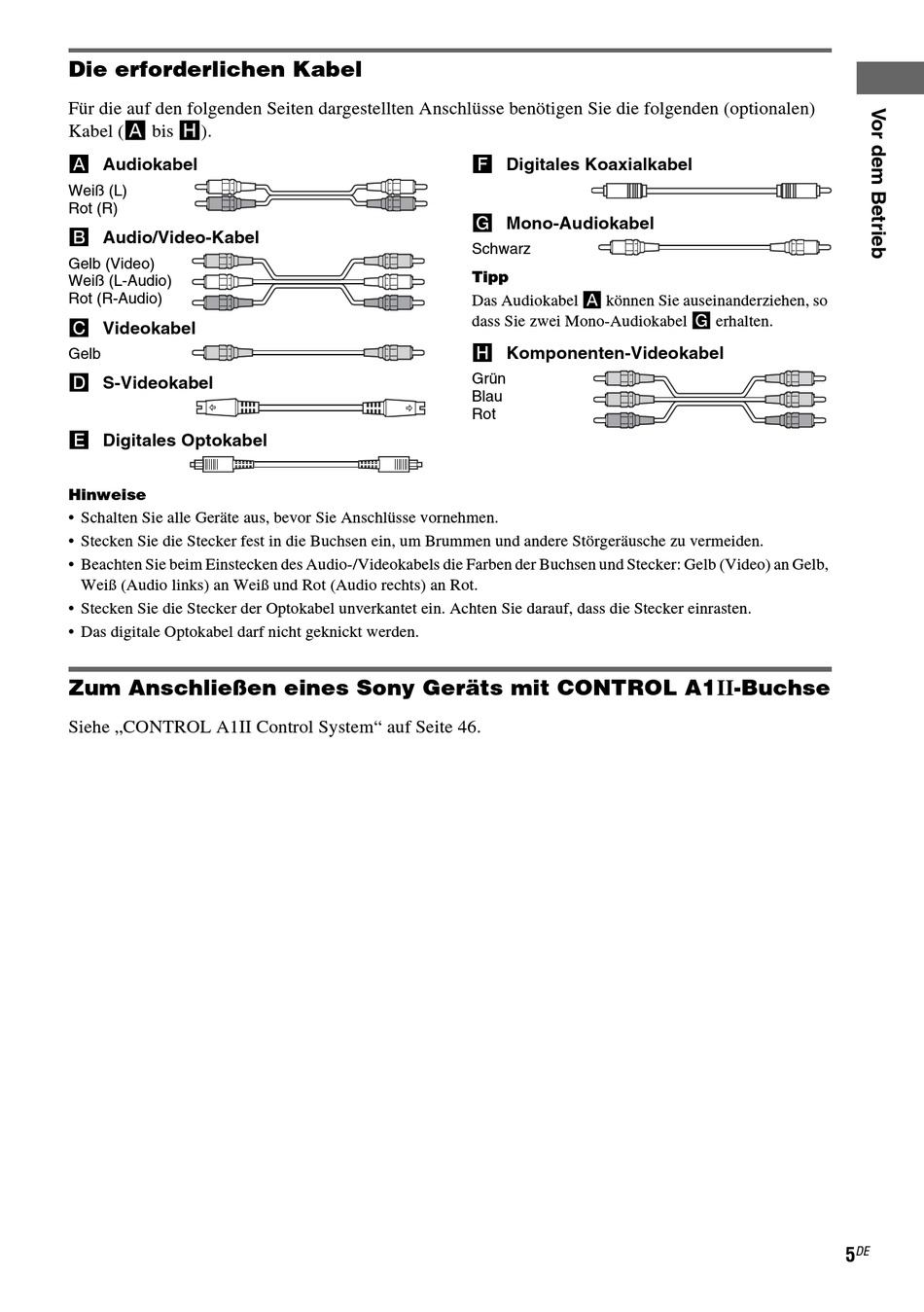

Die erforderlichen Kabel

Für die auf den folgenden Seiten dargestellten Anschlüsse benötigen Sie die folgenden (optionalen)
Kabel (A bis H).
A Audiokabel
Weiß (L)
Rot (R)
B Audio/Video-Kabel
Gelb (Video)
Weiß (L-Audio)
Rot (R-Audio)
C Videokabel
Gelb
D S-Videokabel
E Digitales Optokabel
Hinweise
• Schalten Sie alle Geräte aus, bevor Sie Anschlüsse vornehmen.
• Stecken Sie die Stecker fest in die Buchsen ein, um Brummen und andere Störgeräusche zu vermeiden.
• Beachten Sie beim Einstecken des Audio-/Videokabels die Farben der Buchsen und Stecker: Gelb (Video) an Gelb,
Weiß (Audio links) an Weiß und Rot (Audio rechts) an Rot.
• Stecken Sie die Stecker der Optokabel unverkantet ein. Achten Sie darauf, dass die Stecker einrasten.
• Das digitale Optokabel darf nicht geknickt werden.
Zum Anschließen eines Sony Geräts mit CONTROL A1II-Buchse
Siehe „CONTROL A1II Control System" auf Seite 46.
F Digitales Koaxialkabel
G Mono-Audiokabel
Schwarz
Tipp
Das Audiokabel A können Sie auseinanderziehen, so
dass Sie zwei Mono-Audiokabel G erhalten.
H Komponenten-Videokabel
Grün
Blau
Rot
5 DE
